Información

Característica

1)Comunicación:RS485/Modbus-Rtu

2)Multicircuito:A más B salida independiente de 2 circuitos DC24V

3) Calificación U y I:U:CA 220V/380V I:5A

Función

·A más B, 2 circuitos independientes, línea principal trifásica, tensión, corriente, potencia activa, potencia reactiva, potencia aparente, factor de potencia, energía activa, energía reactiva, tensión cero a tierra, corriente de fuga, corriente de secuencia cero, total contenido armónico (THD), 2-63 armónicos, temperatura ambiente y humedad.

·8 entradas de estado de conmutación,

·4 salidas de estado de conmutación, 2 monitoreo de fugas

·3 comunicaciones RS485

Instalación

DIN 35mm

Dimensión (largo x ancho x alto):

180*90*45

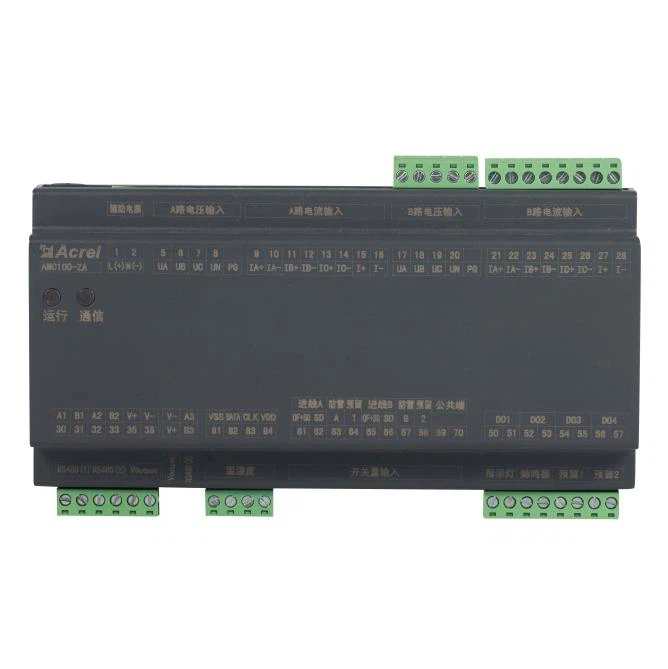

Apariencia

Alambrado

Parámetro

Sistema de distribución		C.A.
Tensión del bus	Tensión nominal	220V
	Rango de medición	±20 por ciento
	Sobrecarga	Voltaje instantáneo 2 veces/seg.
Circuito entrante actual	Clasificado	Secundaria 5A
	Rango	0-6A
	Sobrecarga	Continuo 1,2 veces, instantáneo 10 veces/seg.
Exactitud	Línea entrante	Nivel de tensión/corriente {{0}}.2, nivel de energía/potencia activa 0,5, nivel de energía/potencia reactiva 1
	Temperatura	±1 grado
	Humedad	±5 por ciento
Frecuencia		CA45-65Hz
Fuente de alimentación auxiliar		AMC100-ZA: señal para tomar energía (Inferior o igual a 15W) AMC100-ZA-P220: Fuente de alimentación independiente de 220 V AMC100-ZA-P24: CC 12-24 V fuente de alimentación independiente
Resistencia de aislamiento		La resistencia de aislamiento entre todos los terminales y las partes conductoras de la carcasa no es inferior a 100 MΩ.
Salida del interruptor		4 canales 3A 250VAC/3A 30VDC
Entrada de interruptor		8 nodos secos
Comunicación		1 RS485/Modbus-RTU aislado al sistema en segundo plano 1 RS485/Modbus-RTU a la pantalla táctil 1 módulo descendente de conexión RS485/Modbus-RTU Función de comunicación Ethernet de 1-canal opcional
Instalación		Instalación en carril DIN35mm o placa inferior

Cotización

Forma	Tipo	Función	Fob Shanghai (DÓLAR ESTADOUNIDENSE)
	AMC100-ZA	Monitoreo de los parámetros de potencia total del circuito de entrada de CA trifásico dual A más B, 8 entradas de estado de conmutación, 4 salidas de estado de conmutación, 2 monitoreo de fugas, 1 detección de temperatura y humedad, 3 comunicaciones RS485	148
	AMC-FA30	Supervise los parámetros de potencia total de un total de 30 ramas de salidas de CA duales A más B y 1 comunicación RS485.	133
	AMC-FA48	Supervise los parámetros de potencia total de un total de 48 ramas de salidas de CA duales A más B y 1 comunicación RS485.	177
	AMC-FAK30	Supervise los parámetros de potencia total y el estado del interruptor de un total de 30 ramas de salidas de CA duales A más B y 1 comunicación RS485.	177
	AMC-FAK48	Supervise los parámetros de potencia total y el estado del interruptor de un total de 48 ramas de salidas de CA duales A más B y 1 comunicación RS485.	237
	AMC100-ZD	Monitorea el voltaje, corriente, potencia y energía eléctrica de 2 líneas entrantes independientes A más B, 8 entradas de conmutación, 4 salidas de conmutación, 1 detección de temperatura y humedad y 3 comunicaciones RS485.	148
	AMC100-FD30	Monitoree los parámetros de potencia total de las líneas salientes de CC duales A más B en un total de 30 ramas y 1 comunicación RS485.	133
	AMC-FD48	Monitoree los parámetros de potencia total de las líneas salientes de CC duales A más B en un total de 48 ramas y 1 comunicación RS485.	177
	AMC100-FDK30	Supervise los parámetros de potencia total y el estado de conmutación (activo) de la salida de CC dual A más B, 30 ramas y 1 comunicación RS485.	177
	AMC100-FDK48	Supervise los parámetros de potencia total y el estado de conmutación (activo) de la salida de CC dual A más B, 48 ramas y 1 comunicación RS485.	237
