Abstracto
El sistema de distribución de energía es un sistema de red de energía que se compone de una variedad de equipos de distribución de energía e instalaciones de distribución de energía para transformar el voltaje y distribuir directamente la energía eléctrica a los usuarios finales. Como parte del sistema de energía, el sistema de distribución de energía se enfrenta directamente a los usuarios finales, y su perfección afecta directamente la confiabilidad y calidad del consumo de energía de la mayoría de los usuarios, por lo que tiene una posición importante en el sistema de energía. Por lo tanto, para evitar accidentes graves como el envejecimiento del equipo, el desgaste del equipo, la interrupción del suministro de energía, el incendio y la explosión del equipo debido a la alta temperatura, el monitoreo de la temperatura a largo plazo de cada nodo eléctrico puede evitar fallas graves que pueden causar lesiones personales y económicas. pérdida para los usuarios.
Palabras clave: sistema de monitoreo de temperatura inalámbrico, sensor de temperatura inalámbrico de 433 Mhz, sensor de temperatura inalámbrico
Descripción del proyecto
Este proyecto es un proyecto de distribución de energía en una fábrica en Filipinas. Se utiliza en un gabinete de distribución de energía de 32 kV y debe estar equipado con productos de medición de temperatura inalámbricos para lograr un control de temperatura seguro. La temperatura ambiente de trabajo del sensor cumple con el requisito de -50 ℃ a +125 ℃. Elija nuestro sensor de potencia por inducción ATE400 CT y utilice el transceptor ATC400 para conectar el dispositivo de visualización de temperatura. En aras de la seguridad y los beneficios económicos, se recomienda realizar un monitoreo de temperatura en tiempo real en cada nodo eléctrico en la sala de distribución de energía.
Diseño de producto
El equipo de medición de temperatura inalámbrico ARTM-Pn se ha desarrollado de acuerdo con la Especificación para equipos de medición de temperatura inalámbricos, NB / T 42086-2016. Es adecuado para conmutadores interiores de 3-35kV, incluidos conmutadores integrados, conmutadores de carros de mano, conmutadores fijos y conmutadores de red de bucle. También es adecuado para celdas de baja tensión de 0,4 kV, como celdas fijas y celdas de cajón. Los sensores de temperatura inalámbricos se pueden instalar en cualquier punto de calentamiento en conmutadores, el dispositivo utiliza la tecnología de transmisión de datos inalámbrica para la transmisión en tiempo real de los datos de temperatura monitoreados y muestra dichos datos en ARTM-Pn localmente. Además, se puede conectar en red a través del puerto RS485 para un monitoreo inteligente remoto.
Hay tres tipos de sensores de temperatura inalámbricos de la serie ATE y tres métodos de montaje correspondientes, es decir, tipo atornillado, tipo asegurado con correa y tipo atado. El tipo atornillado es adecuado para su uso en las uniones entre el cable y la barra colectora y las uniones entre el cable y el seccionador. El tipo de correa asegurada es adecuado para su uso en contactos móviles y contactos fijos de disyuntor, empalmes de cables y barras colectoras. El tipo atado es adecuado para su uso en contactos móviles, barras colectoras, cables y uniones entre la barra colectora y el cable.

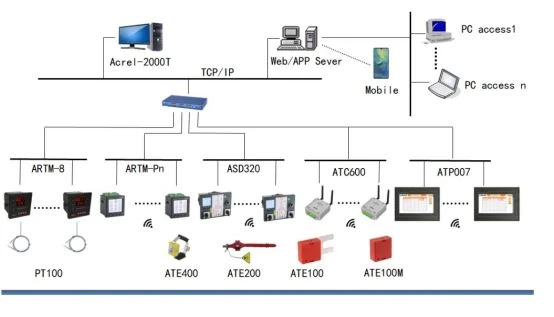

Tepología de red
El sistema de monitoreo de temperatura inalámbrico es adecuado para conmutadores interiores de 3-35kV, incluidos conmutadores integrados, conmutadores de carros de mano, conmutadores fijos y conmutadores de red de bucle. También es adecuado para celdas de baja tensión de 0,4 kV, como celdas fijas y celdas de cajón.
El intercambio de información entre el sensor de temperatura inalámbrico y el host se transmite a través de señales inalámbricas, lo que no afectará el rendimiento del aislamiento del sistema y es seguro de usar. El sistema de medición de temperatura inalámbrico se aplica principalmente al campo industrial. Puede monitorear la temperatura de las uniones de cables de alto voltaje y los contactos del gabinete de interruptores de alto voltaje en tiempo real, de modo que el personal de operación y mantenimiento pueda captar de forma remota el estado de operación en el sitio.

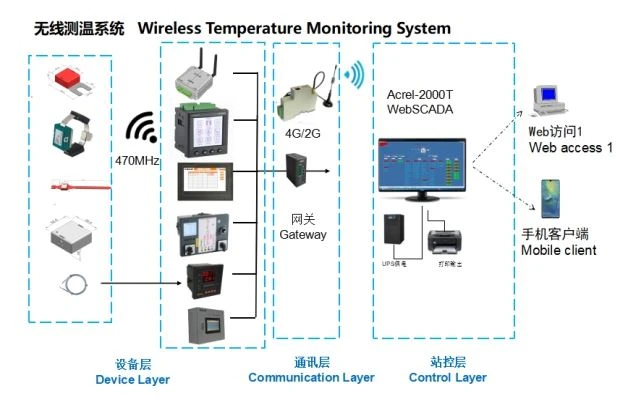

Características del sistema de monitoreo de temperatura inalámbrico
(1) El módulo de medición de temperatura inalámbrico es seguro y confiable, y fácil de instalar y mantener. Es adecuado para el control de temperatura en los contactos de alta tensión y alta corriente del interruptor central. No es necesario cambiar la estructura del dispositivo bajo prueba.
(2) Todo el sistema de medición de temperatura inalámbrico puede comunicarse de forma inalámbrica y la transmisión de la señal es conveniente.
(3) El sistema de medición de temperatura inalámbrico tiene una fuerte capacidad antiinterferente, y su capacidad antiinterferente contra interferencias de pulso, interferencias transitorias rápidas, radiación electrostática, radiación de campo electromagnético, etc.ha alcanzado el estándar nacional de cuatro niveles, y la operación del equipo no afecta la apertura y cierre del interruptor de media tensión. Actuaciones de los dispositivos de funcionamiento y protección.
(4) Aplicación en la industria (carbón, acero, petróleo, química), centrales eléctricas, escuelas, hospitales, construcción municipal, instalaciones de transporte (aeropuertos, estaciones de ferrocarril), edificios comerciales, centros de convenciones y exposiciones, generación de energía fotovoltaica, nueva energía y otros campos.
Producto
① Sensor de temperatura inalámbrico tipo batería
Forma | Escribe | Función |
| ATE100 | Sensor de temperatura inalámbrico atornillado, adecuado para la salida de la barra colectora y la superposición del cable. |
| ATE100M | Sensor de temperatura inalámbrico magnético, instalado en los contactos del disyuntor y en la barra de distribución. |
| ATE100P | Sensor de temperatura inalámbrico pasivo tipo atado, IP68, apto para exteriores. |
| ATE200 | Sensor de temperatura inalámbrico pasivo tipo atado, instalado en barra colectora y empalmes de cables. |
| ATE200P | Sensor de temperatura inalámbrico tipo atornillado, IP68, apto para exteriores. |
Sensor de temperatura inalámbrico alimentado por ②CT
Forma | Escribe | Función |
| ATE400 | Sensor de temperatura inalámbrico pasivo de tipo atado, fijado por correa de aleación. |
③ Transceptor inalámbrico
Forma | Escribe | Función |
| ATC450 | Transceptor inalámbrico, puede recibir datos de 60 ATE100 / ATE100M / ATE100P / ATE200 / ATE200P, 1 RS485 (Modbus-RTU) |
| ATC600 | Transceptor inalámbrico, puede recibir datos de 240 ATE100 / ATE100M / ATE100P / ATE200 / ATE200P ， 1 RS485 (Modbus-RTU) |
④Display Terminal
Forma | Escribe | Función |
| ARTM-Pn | Dispositivo de medición de temperatura inalámbrico, puede recibir datos de 60 sensores ATE, 1 RS485, 4DI / 2DO |
| ARTM-8 | Medidor de control de temperatura inteligente, medición de temperatura de 8 canales, sensor PT100) |

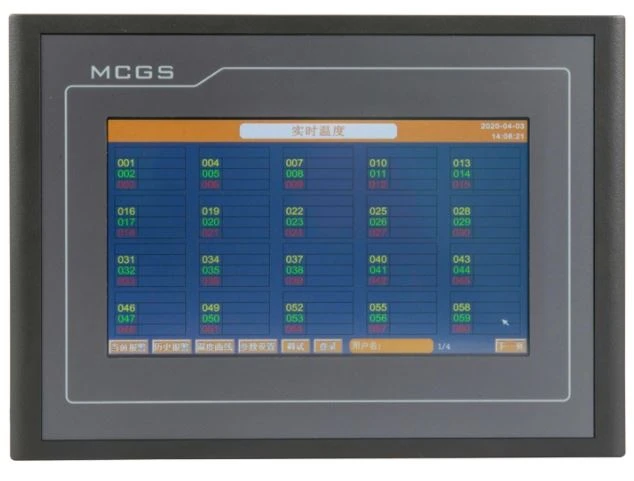

 | ATP007 / ATP010 | Pantalla táctil de 7 pulgadas Pantalla táctil de 10 pulgadas |

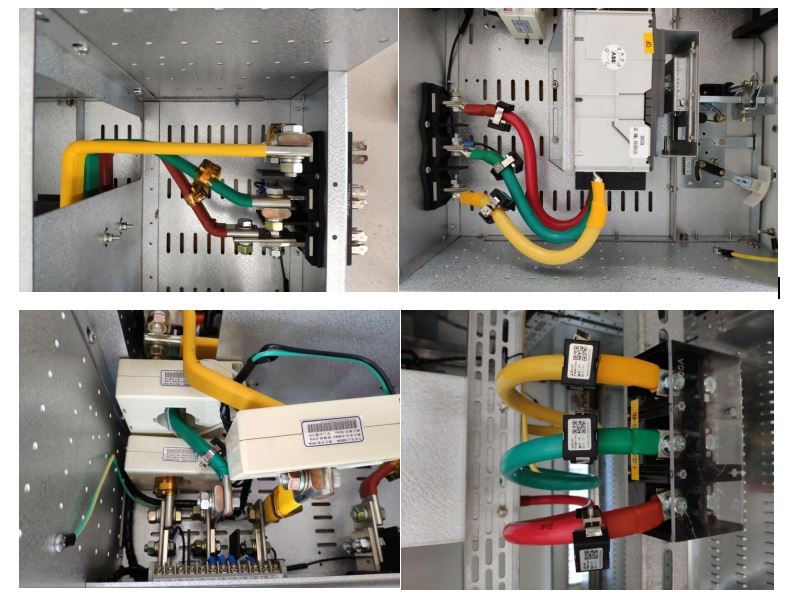

Instalación
Conclusión
En la aplicación de las instalaciones de distribución de energía de&de hoy, la seguridad de distribución de energía de las subestaciones es de suma importancia. La aplicación de los productos inalámbricos de medición de temperatura de Acrel en la ingeniería eléctrica de un proyecto de fábrica en Filipinas puede estar dirigida a armarios de distribución de alta y baja tensión. Monitoree la temperatura de los puntos de conexión eléctrica, como juntas de traslapo, contactos de disyuntores, juntas de cables, etc., para evitar una resistencia de contacto excesiva causada por oxidación, holgura, polvo y otros factores durante el funcionamiento y la generación de calor como peligro oculto y temperatura en línea. monitoreo Puede mejorar la seguridad de los equipos, reflejar el estado operativo de los equipos de manera oportuna, continua y precisa, evitar accidentes de seguridad y reducir la tasa de accidentes de equipos.
