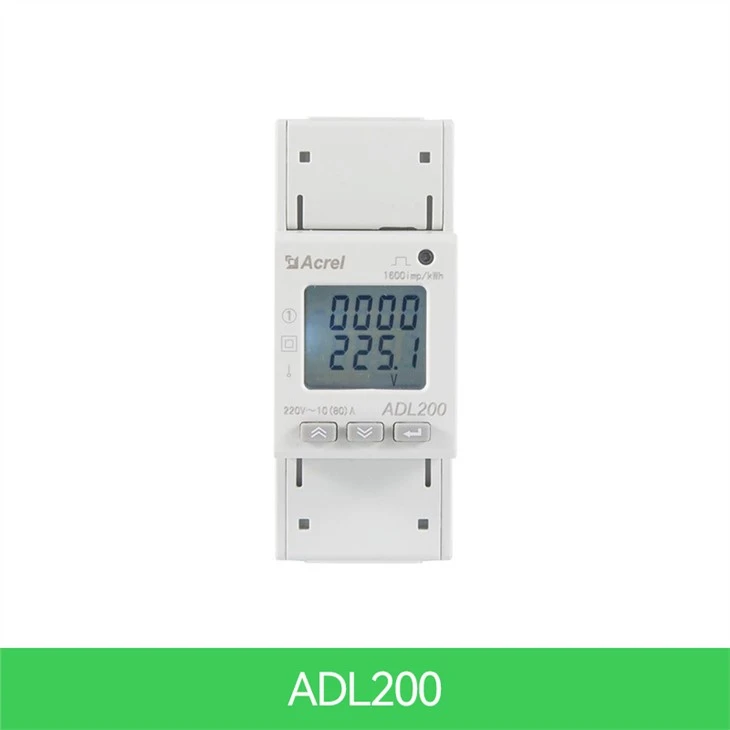

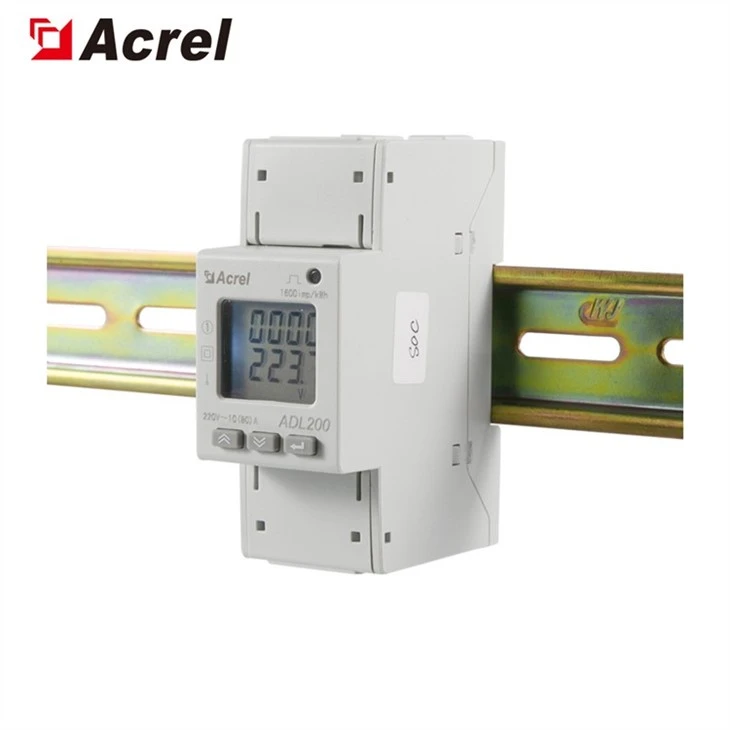

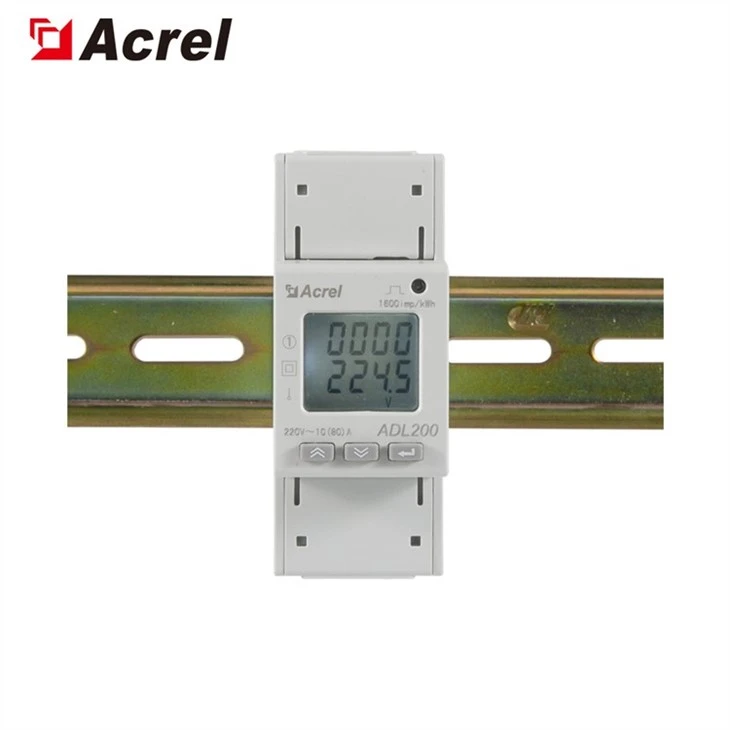

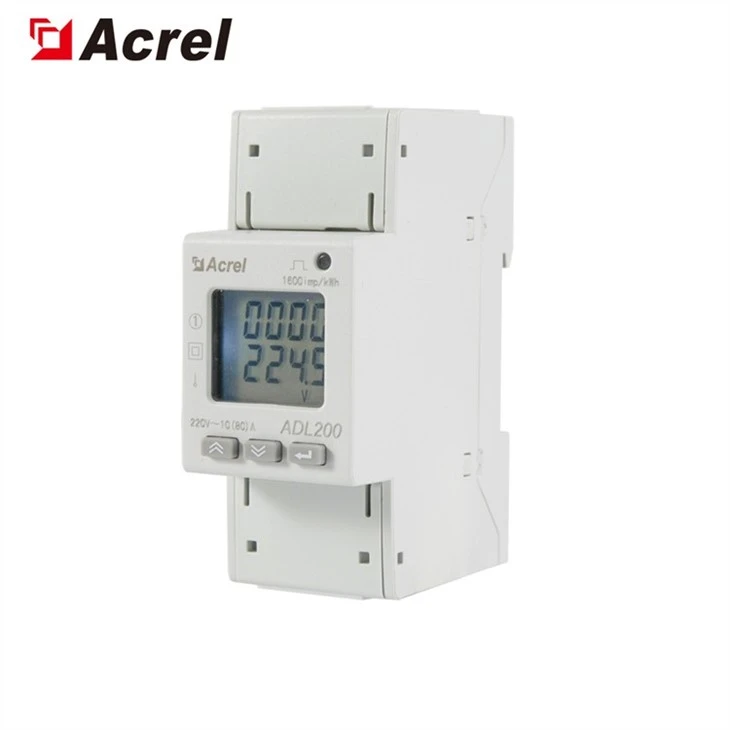

Medidor Kwh de carril DIN monofásico

El medidor de energía de CA monofásico de riel DIN Acrel está diseñado para el sistema de suministro de energía, empresas industriales y mineras y servicios públicos para calcular el consumo de electricidad y administrar la demanda eléctrica. Cuenta con alta precisión, tamaño pequeño e instalación simple. Integra la medición de todos los parámetros eléctricos con la medición integral de electricidad.

Voltaje de entrada	Referencia Voltaje	AC220V
	Referencia frecuencia	50Hz
	Energía consumo	<>
Corriente de entrada	Corriente básica	10A
	Máximo Actual	80A
	Comenzando Actual	4‰Ib
	Consumo	<>
Rendimiento de la medición	Precisión de medición	1 clase
	Rango de medición	000000.00 ~ 99999999 kWh
Precisión del reloj	Error Menor o igual a 0.5s/d
Pulso activo	Ancho de pulso	80±20ms
	Constante de pulso	1000imp/kWh
Comunicación	Interfaz	RS485 (A más, B-)
	Conexión modo	Conductores de par trenzado blindados
	Protocolo	MODBUS-RTU
Función	Función descriptiva	Función proporcionar
Medida de kWh	kWh activos monofásicos (positivos y negativos), almacenamiento congelado de datos históricos de energía de 3 meses	■
Medida de parámetros eléctricos	Voltaje, Corriente, Potencia Activa, Potencia Reactiva, Potencia Aparente, Factor de Potencia y Frecuencia	■
Pantalla LCD	Pantalla LCD de sección de 8 bits	■

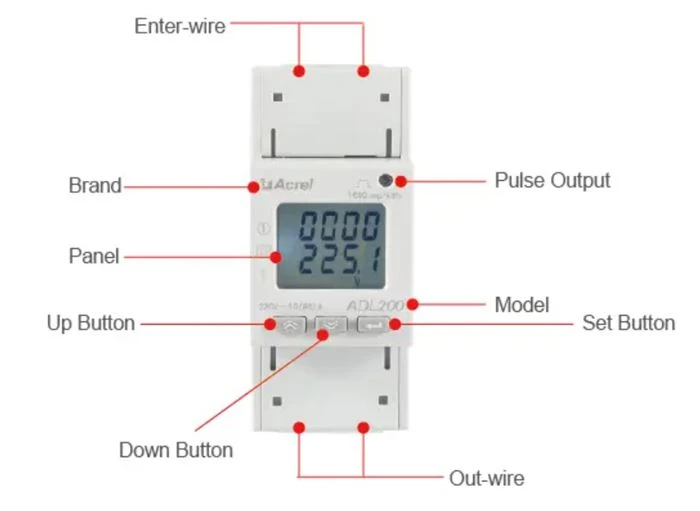

Programación de llaves	3 teclas para establecer parámetros como código, dirección, tasa de baudios, multitarifa y protocolo de comunicación	■
Salida de pulsos	Salida de pulso de energía activa	■
multitarifa	Adapte 4 zonas horarias, 2 listas de intervalos de tiempo, 14 intervalos de tiempo por día y 4 tarifas	□
Comunicación	Interfaz de comunicación: RS485, Protocolo de comunicación:MODBUS-RTU	■

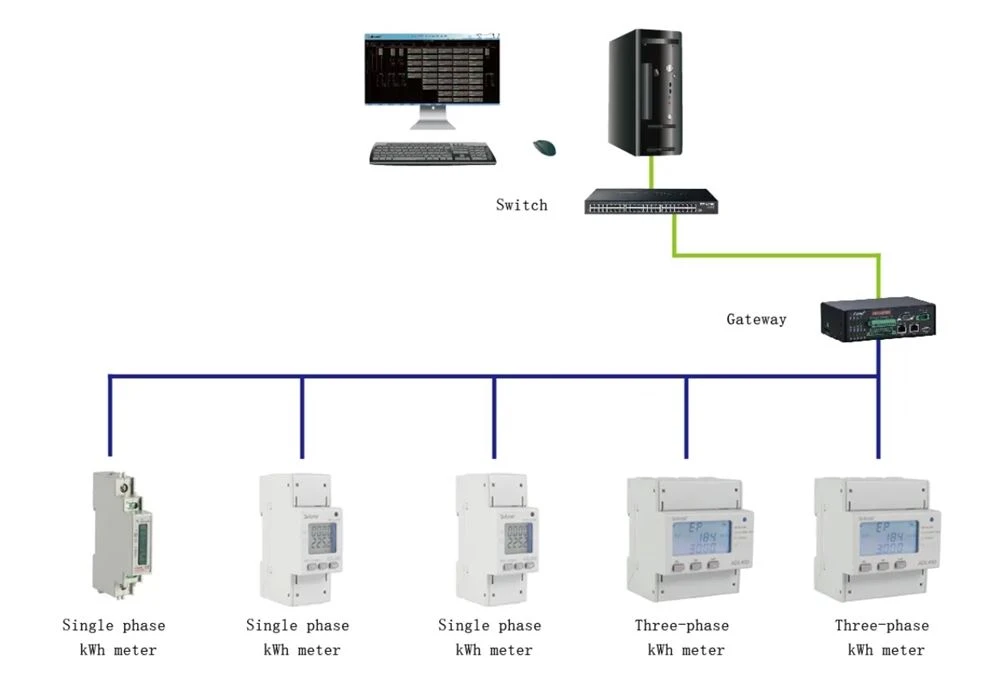

Nuestro medidor de potencia monofásico podría probar el kwh activo total y medir el voltaje, la corriente, la potencia y otros parámetros eléctricos, también con la función opcional RS485 Modbus RTU. Es conveniente monitorear, recolectar y administrar la energía eléctrica. Está equipado con puerto de comunicación RS485 y adaptado a MODBUS-RTU. ADL se puede utilizar en todo tipo de sistemas de control, sistemas SCADA y sistemas de gestión de energía.

●Rendimiento fallido: el medidor de energía parpadea y no se enciende después de encenderlo.

● Solución de problemas:

1. Verifique si el cableado de la fuente de alimentación auxiliar es consistente con

el diagrama de cableado del instrumento y si el cableado está suelto o se ha caído;

2. Use un multímetro para medir si el valor del voltaje de entrada de la fuente de alimentación auxiliar está dentro del rango de voltaje de funcionamiento normal del instrumento.

●Rendimiento fallido: después de encender el medidor de energía, la potencia de la pantalla o el conteo de energía no son precisos.

● Solución de problemas:

1. Cambie la interfaz de visualización del medidor de energía a la interfaz de potencia (P activa, factor de potencia λ), verifique si la visualización de potencia es negativa y si el factor de potencia está entre

0.9-0.95, y luego verifique si la entrada y la salida de la línea de señal actual están invertidas (es decir, la línea entrante de la corriente debe ser consistente con el extremo entrante del instrumento) , Y consistente con el cableado en el medidor de energía.

●Rendimiento fallido: después de encender el medidor de energía, no puede comunicarse con la computadora host normalmente.

● Solución de problemas:

1. El valor de voltaje entre la salida de comunicación A y B del instrumento de medición debe estar entre más (4.4-4.5)V;

2. Compruebe si el método de cableado de comunicación está cableado correctamente de acuerdo con el diagrama de cableado (es decir, el terminal de comunicación A/B del instrumento debe corresponder al puerto serie de comunicación A/B).
