Visión general

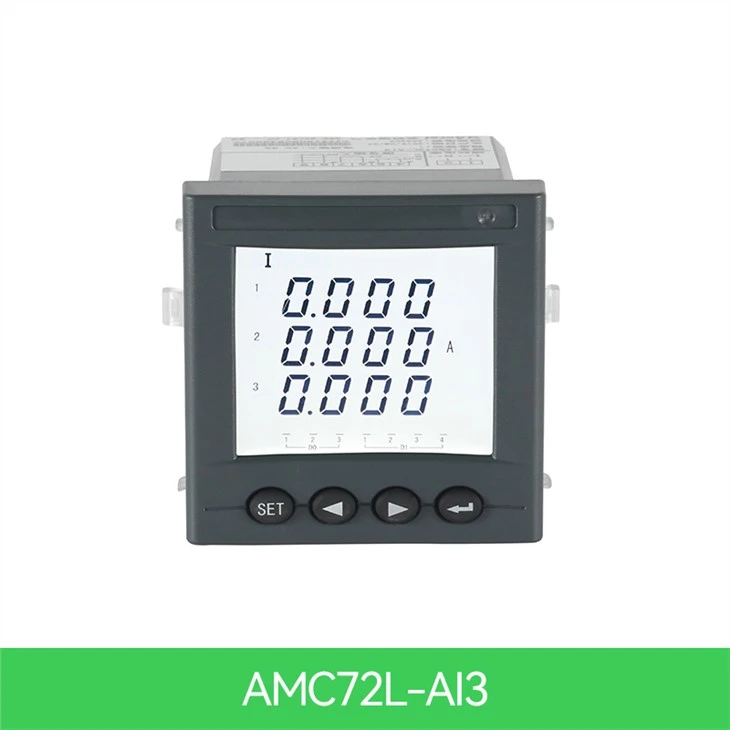

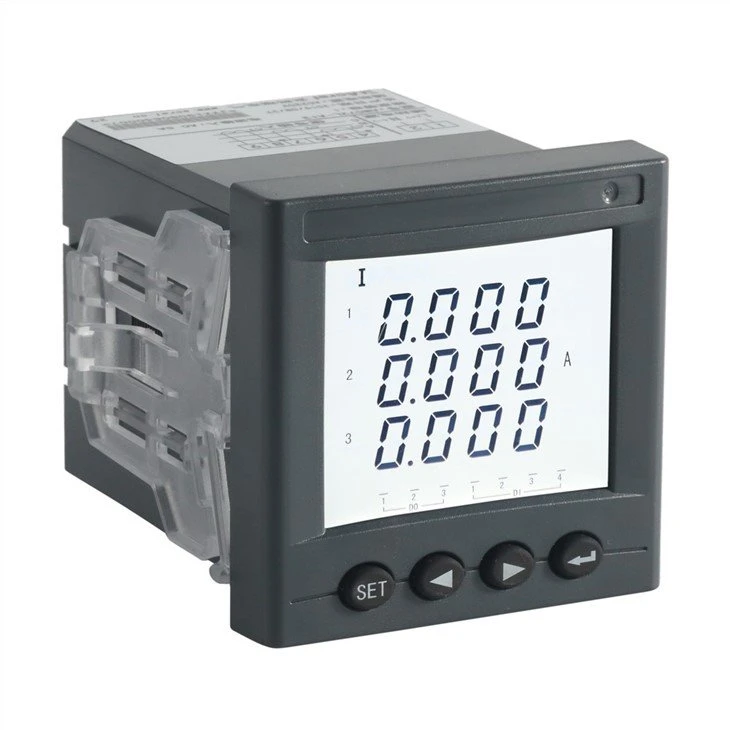

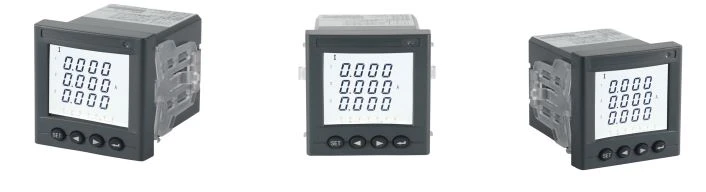

Los medidores inteligentes programables de la serie AMC, que adoptan la tecnología de muestreo de CA, pueden medir directa o indirectamente el voltaje eléctrico y la corriente de la red monofásica o trifásica. Se puede utilizar para la visualización local y la conexión de dispositivos de control industrial para formar sistemas de control de medición.

Esta serie de medidores tienen un puerto RS-485, adopta el protocolo Modbus-RTU. Se puede seleccionar la salida analógica, la salida de alarma, la entrada / salida de conmutación. En función de diferentes solicitudes, pulsando las teclas, se pueden modificar parámetros de ratio, alarma, comunicación, etc.

Valor de parámetros

Parámetro técnico		Valor

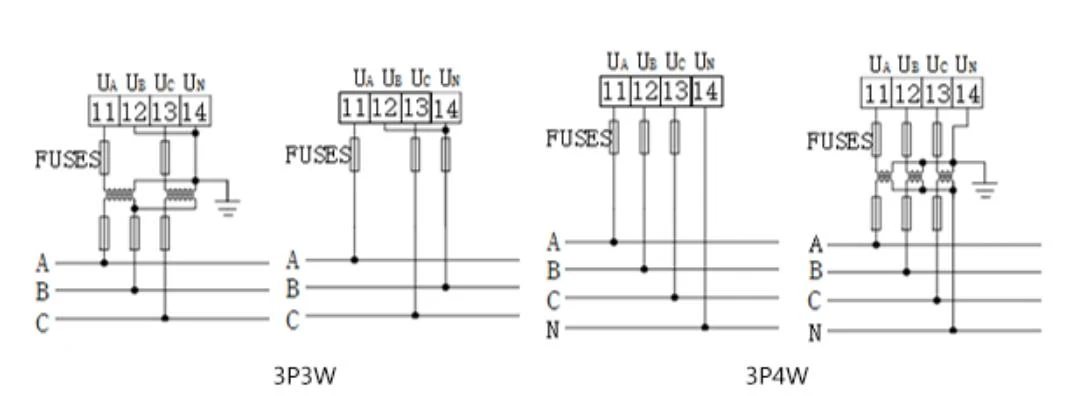

Entrada	Valor nominal	Voltaje: CA 100V, 220V o 380V; Corriente: AC 1A o 5A
	Sobrecarga	Voltaje: 1.2 veces el valor nominal (continuo); 2 veces el valor nominal /1 segundo Corriente: 1.2 veces el valor nominal (continuo); 10 veces el valor nominal /1 segundo
	frecuencia	45Hz ~ 65Hz
	Consumo de energía	<>
Clase de precisión		Clase 0.5

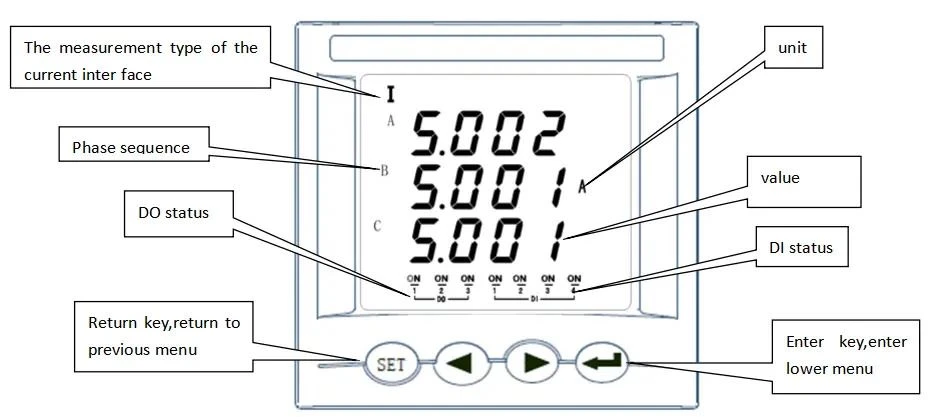

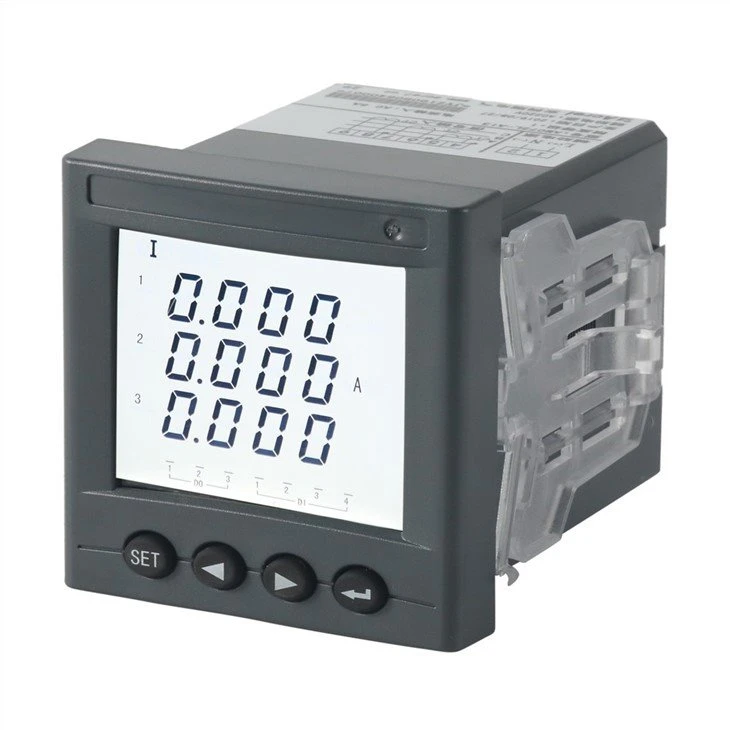

Función	Monitor	LED o LCD

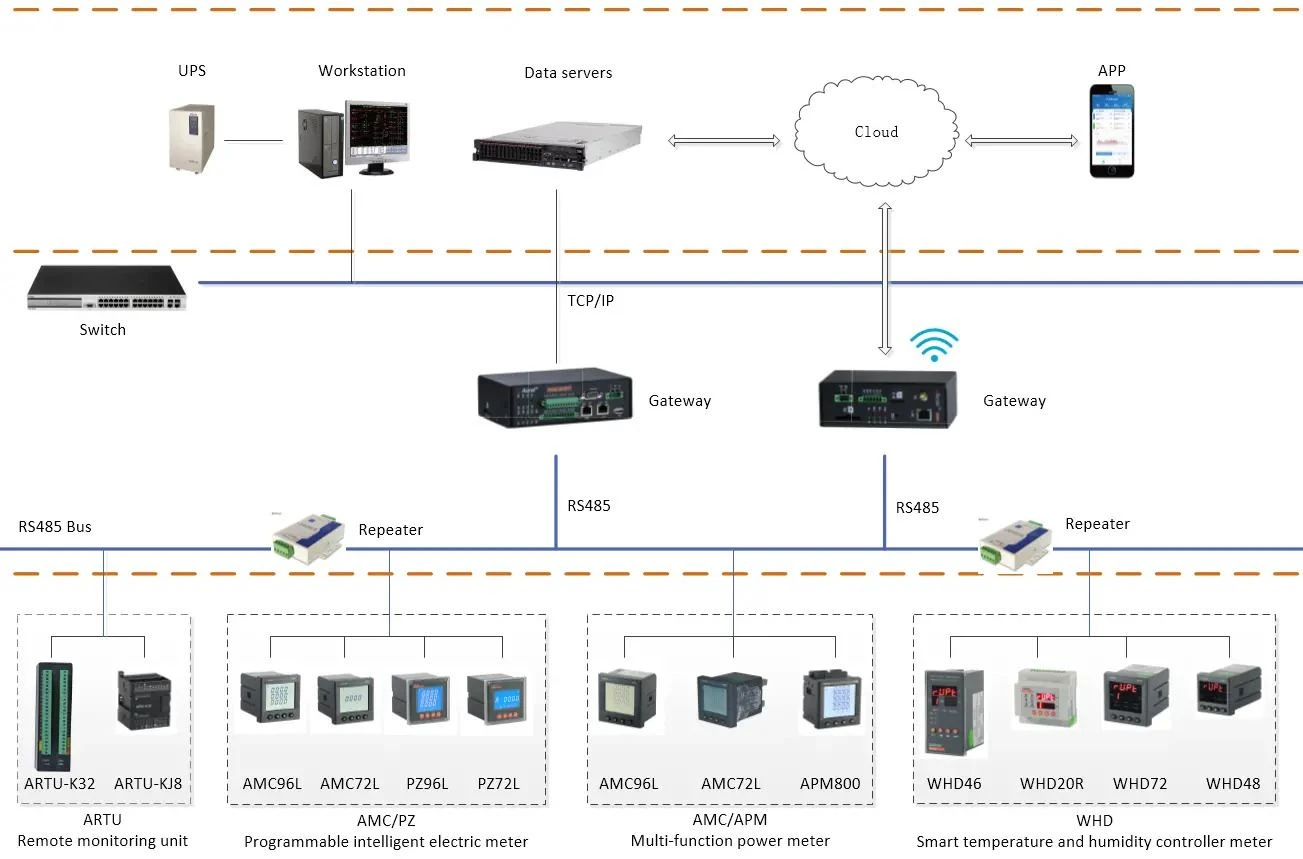

	Comunicación	RS485 (Modbus-RTU)
	Alarma	Relé pasivo de 1 canal, capacidad de contacto 3A / 30VDC, 3A / 250VAC, utilizado para alarma alta, baja, de desequilibrio, etc.
	Salida analógica	DC 4-20mA (carga<>

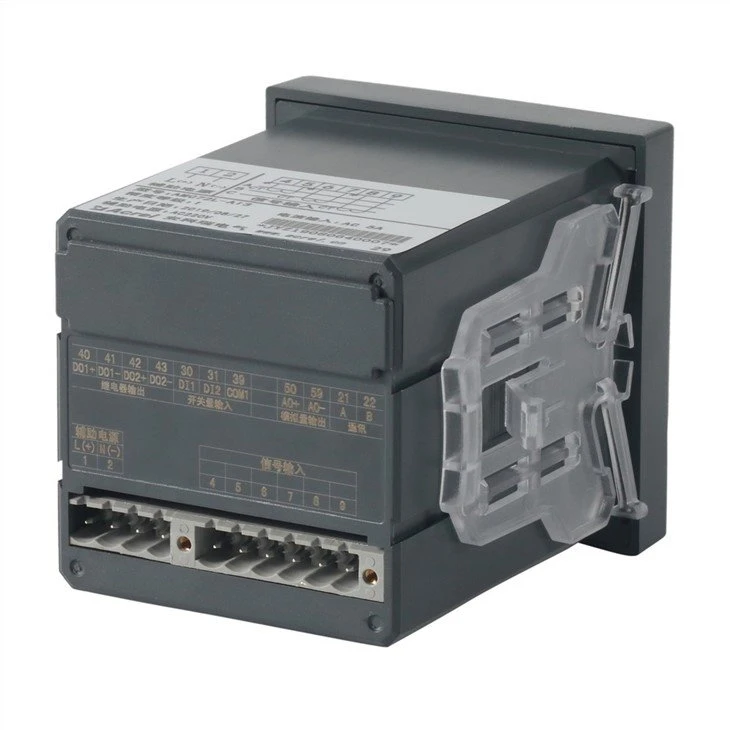

Conmutación	Entrada	Entrada de contacto seco de 4 o 2 canales, fuente de alimentación incorporada
Conmutación	Salida	Salida de conmutación de 2 canales, SIN contacto de relé, capacidad: 3A / 30VDC, 3A / 250VAC
Suministro auxiliar	Rango de voltaje	AC / DC 85 ~ 265V
	Consumo de energía	<>
	Resistencia de aislamiento	≥100MΩ
Medio ambiente	Temperatura	Funcionamiento: -10 °C ~+55 °CAlmacenamiento: -25 °C ~+70 °C
	Humedad	≤95% HR, sin condensación, sin gas corrosivo
	Altitud	≤2500m
