En un solo sistema inversor, el medidor se conecta directamente al inversor. Si su inversor tiene un medidor de grado de ingresos incorporado (RGM; el inversor se conoce como inversor de grado de ingresos), puede conectar un medidor externo en el mismo bus que el RGM. Acrel tiene el AGF-AE-D/200 terminado el informe de prueba de emisiones radiadas y emisiones radiadas realizado por EMC y la clase B de la FCC para la industria y el residencial.

Servicio Eléctrico de Medidores			Unidades

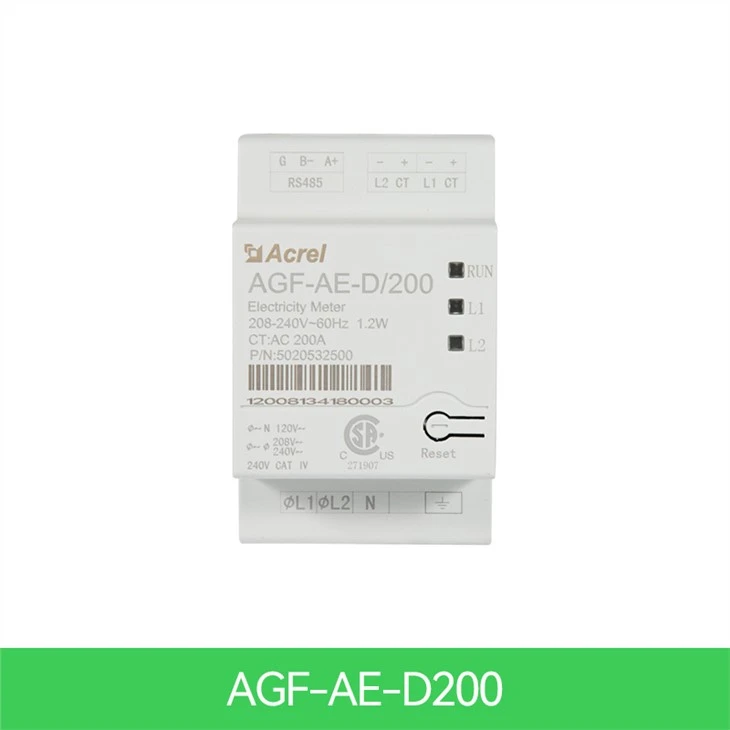

	AGF-AE-D/100	AGF-AE-D/200
Tensión nominal-lineton	120		V
Tensión nominal-Línea a línea	208/240		V
Rango de voltaje extendido	88%~110%
Frecuencia de CA	60		Hz
Cuadrículas admitidas	L1/L2/N/PE
Consumo de energía	1.2		W
Comunicación
Interfaces de comunicación del medidor	RS 485
Tiempo de respuesta	≤1		S
Precisión del medidor
Corriente RMS nominal	100	200	Un
1%-100% de corriente DE TC	±0,5	±0,5	%
Transformadores de corriente
Número de transformadores de corriente suministrados	2
Dimensiones	I.D:15O. D:35	70.5×54.5×39(H×W×D)	milímetro
Cumplimiento de normas
Seguridad	UL1741
Especificaciones de instalación
Dimensiones (H×W×D)	54,1×87,8×52		milímetro
Peso	0.2		kg
Rango de temperatura de funcionamiento	-30 ~ 55		°C
Humedad relativa (sin condensación)	5-90		%
Tipo de montaje	Din-Rail, 35 mm

	Exactitud AGF-AE-D/100: 100A AGF-AE-D/200: 200A Frecuencia 60 Hz Fuente de alimentación (autoabastecimiento) AC85 ~ 265V o DC100 ~ 350V; consumo de energía ≤10VA Consumo de insumos menos de 0.2VA
Consumo de insumos Menos de 0.2VA Dimensión (L * W * H) 54.1 * 87.8 * 52m m Instalación DIN 35 mm

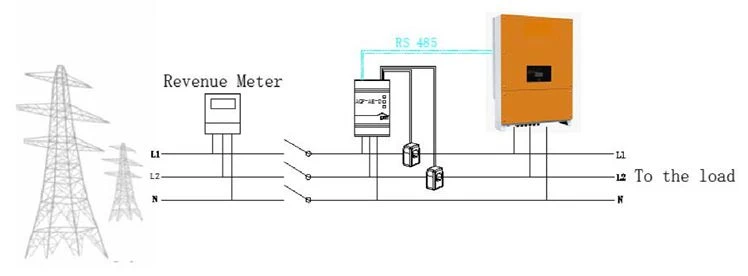

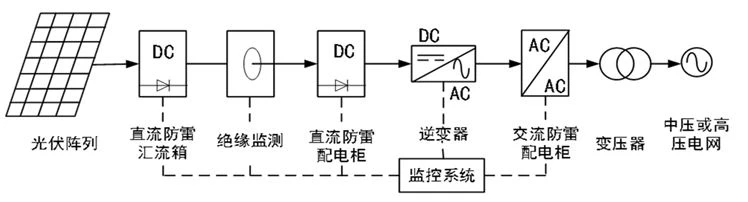

Nuestro medidor de energía de inversor fotovoltaico / solar en un solo sistema de inversor, el medidor está conectado directamente al inversor. Si el inversor tiene un medidor de grado de ingresos incorporado (RGM; el inversor se refiere a un inversor de grado de ingresos), nuestros clientes pueden conectar un medidor externo en el mismo bus que el RGM.

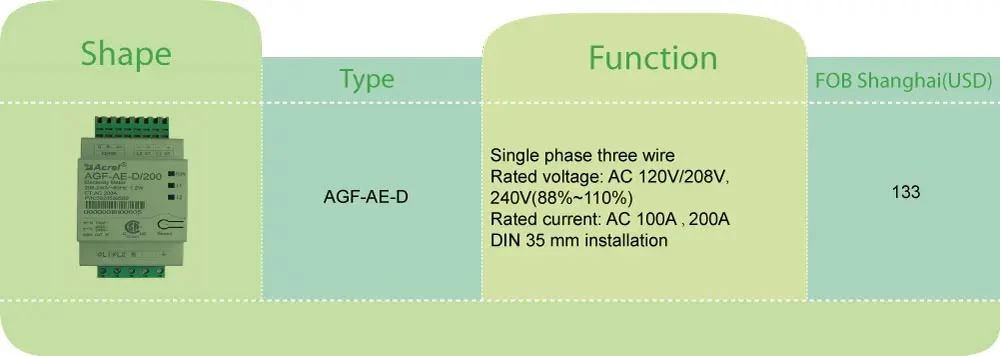

Tipo	Descripción de la función

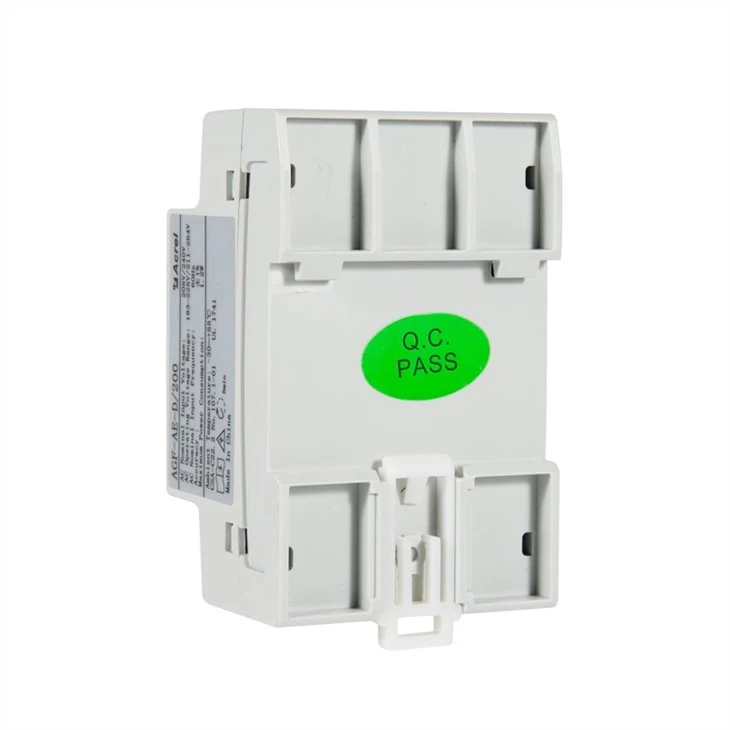

AGF-AE-D/100	1. Control de potencia para el sistema fotovoltaico / de almacenamiento de energía 2. Medición de potencia completa, actualización de datos de alta velocidad 3. Din Rail instalado 4. Fácil instalación por 2 transformadores externos de corriente de núcleo dividido 0-100A
AGF-AE-D/200	1. Control de potencia para el sistema fotovoltaico / de almacenamiento de energía 2. Medición de potencia completa, actualización de datos de alta velocidad 3. Carril Din instalado 4. Fácil instalación por 2 transformadores externos de corriente de núcleo dividido 0-200A

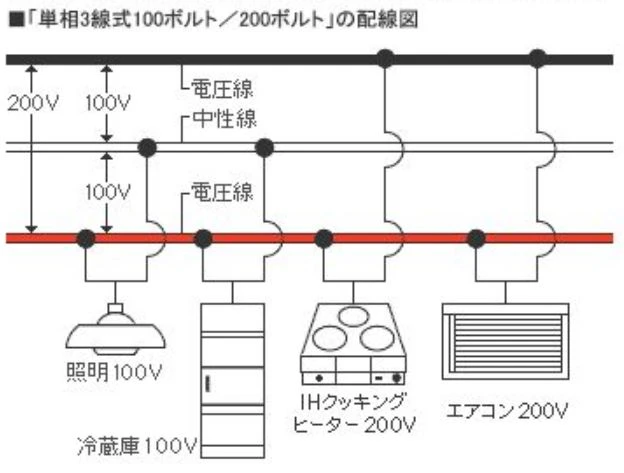

* Monofásico de 2 canales 3 hilos

* Voltaje nominal AC 120V / 208V, 240V (88% ~ 110%) * Corriente nominal: AC 100A

* Frecuencia nominal: 60HZ

* Comunicación: RS485, protocolo SunSpec

* UL1741 instalado en la salida de inversores, convertidores, controladores y equipos de sistemas de interconexión para su uso con recursos energéticos distribuidos

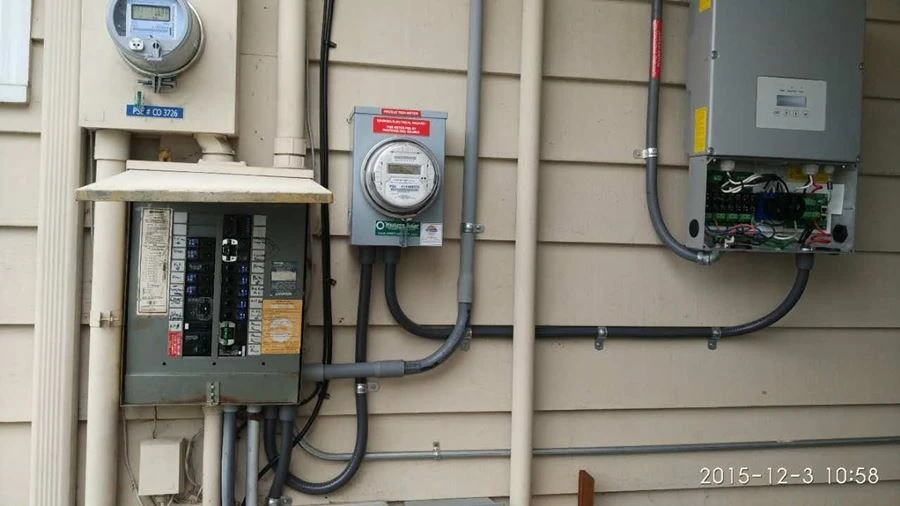

(Instalación de riel Din de 35 mm)

1. Apague la alimentación de CA antes de sujetar los transformadores de corriente.

2. Instale los CT alrededor del conductor a medir. Los CT de núcleo dividido se pueden abrir para 3 instalaciones alrededor del aconductor. La atadura del cable Anylon se puede asegurar alrededor de la parte superior del CT para evitar la apertura accidental.

3. Instale el CT con la flecha apuntando a la cuadrícula para la medición de consumo o exportación.

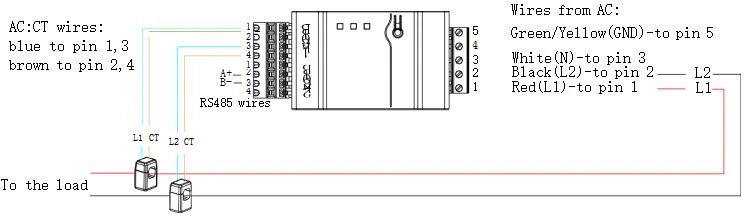

Si está conectando el medidor al inversor, consulte el diagrama de conexión.

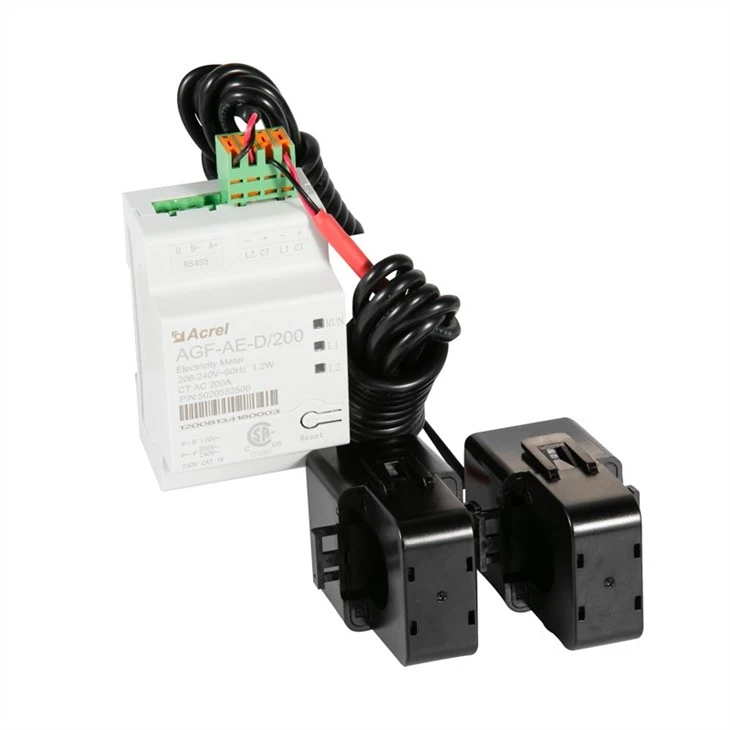

El transformador de corriente se empaqueta junto con el medidor.
