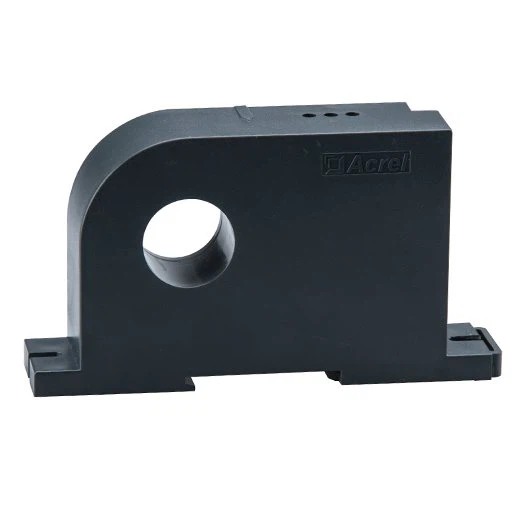

Transductor de corriente de 0-5V

Los productos de transductores de corriente de salida analógica de la serie BA aplican el principio de inducción electromagnética para medir la corriente de CA en la red eléctrica en tiempo real, y utilizan la tecnología de compensación lineal y de corriente constante para aislarla y transformarla en una salida de señal de CC estándar.

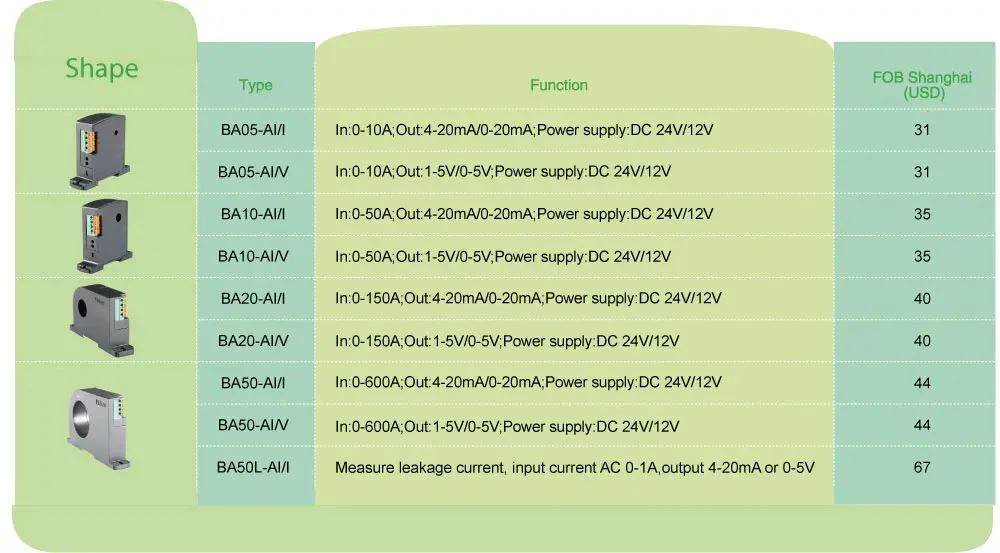

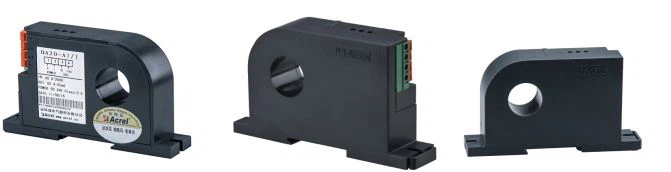

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Potencia auxiliar	CC 12V	CC 12V CC 24V	CC 12V CC 24V	CC 12V CC 24V	CC 12V CC 24V	CC 12V CC 24V
	CC 24V
Consumo		≤1W	≤1W	≤1W	≤1W	≤1W
Tamaño del orificio pasante		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Entrada	Actual	CA 0 ~ (0.5 ~ 10) A	CA 0 ~ (8 ~ 50) A	CA 0 ~ (40 ~ 200) A	CA 0 ~ (60 ~ 600) A	CA 0 ~ (0.1 ~ 1) A (limitación de corrientes de fuga)
Salida	Valor nominal	DC4-20mA, o 0-20mA, 0-5V, 0-10V, etc.
	Resistencia a la carga	Salida de corriente≤500Ω, salida de voltaje≥1kΩ
Clase de precisión		0.5%
Tiempo de respuesta		≤350ms
Temperatura		Operación: -10 a +55 ° C Almacenamiento: -25 a + 70 ° C
Coeficiente de temperatura		≤200ppm/°C
Instalación		(Ferrocarril) DIN35, fijar en el cubículo con tornillos
Normas		GB/T 13850

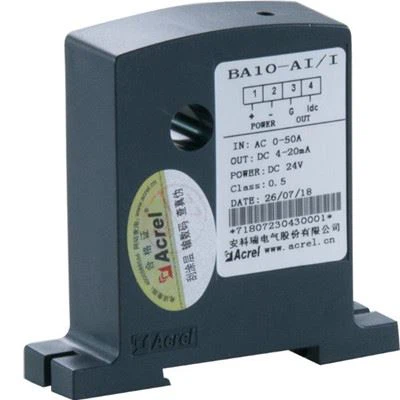

	BA10-AI/I ●Aplicación: Automatización industrial ●Entrada: medición de corriente alterna de hasta 50A ●Sobrecarga: 1,2 veces el valor nominal ●Salida: DC 4-20mA

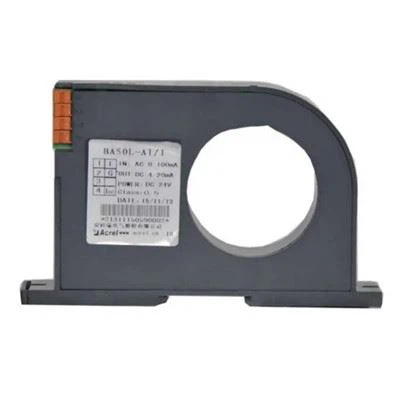

BA50L-AI/I ●Entrada: corriente de fuga 0-1A ●Salida: DC 4-20mA ●Medición de corriente de fuga ●Sobrecarga: 1.2 veces el valor nominal

●Mayor precisión

●Mayor nivel de aislamiento

●Mayor nivel de seguridad

●Menor consumo

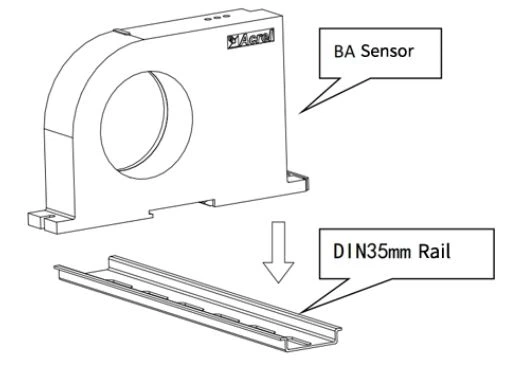

Elija un lugar adecuado para instalar el riel DIN35mm estándar e instale el sensor BA en el riel;

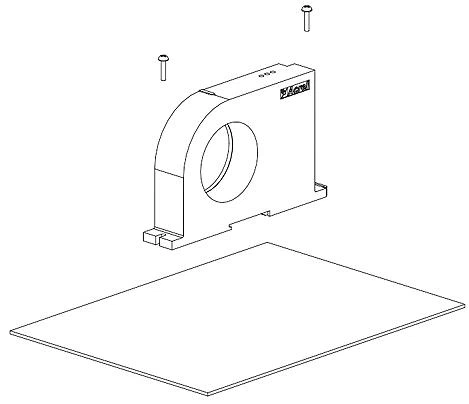

En el panel inferior del gabinete, elija un lugar adecuado para abrir dos orificios roscados correspondientes a la posición del orificio fijo del sensor instalado; Después de colocar el sensor, instale el tornillo de posicionamiento

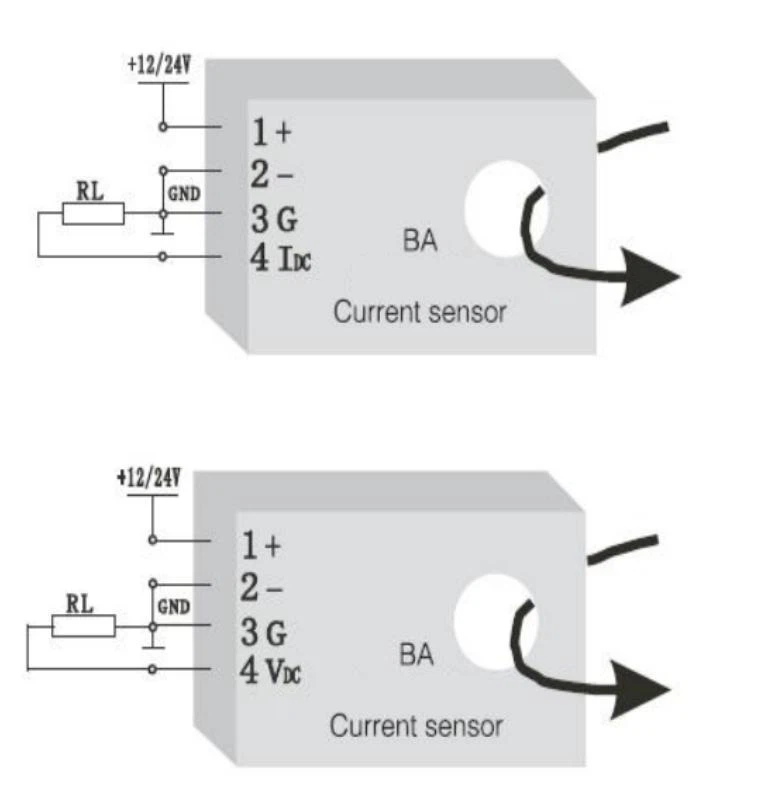

1 —— + Fuente de alimentación positiva (no invertida)

2 —— - Power EARTH

3 —— G(Salida de corriente negativa, que se puede compartir con la fuente de alimentación)

4 —— IDC (salida de corriente positiva), VDC (salida de voltaje positiva)
