Visión general

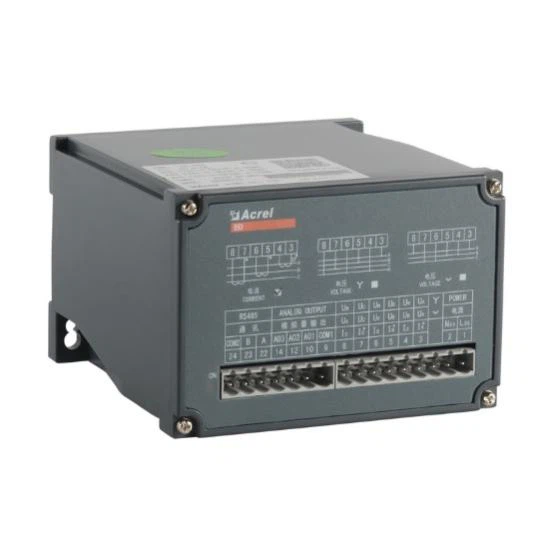

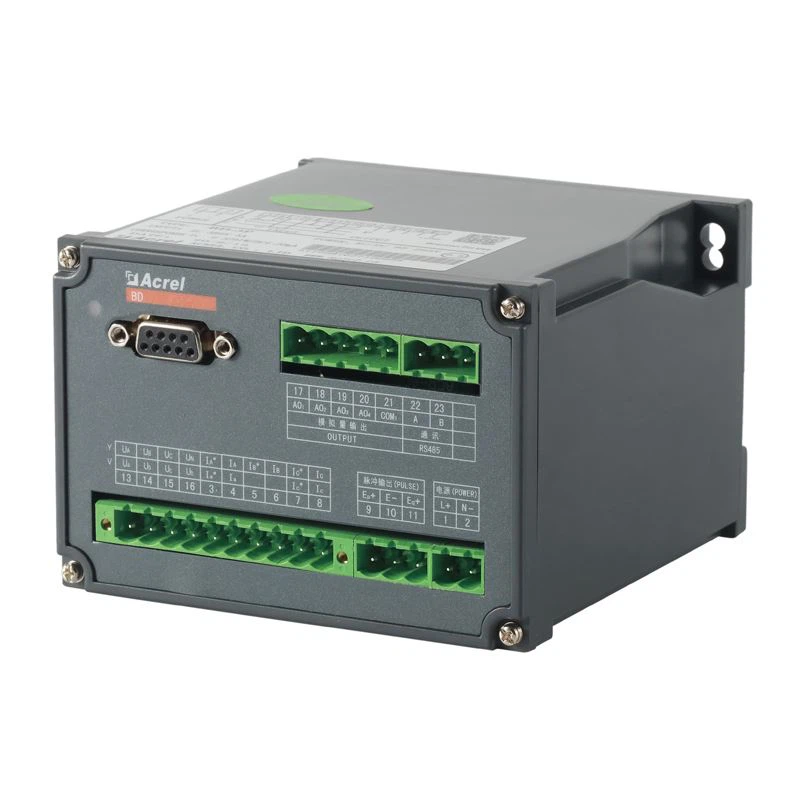

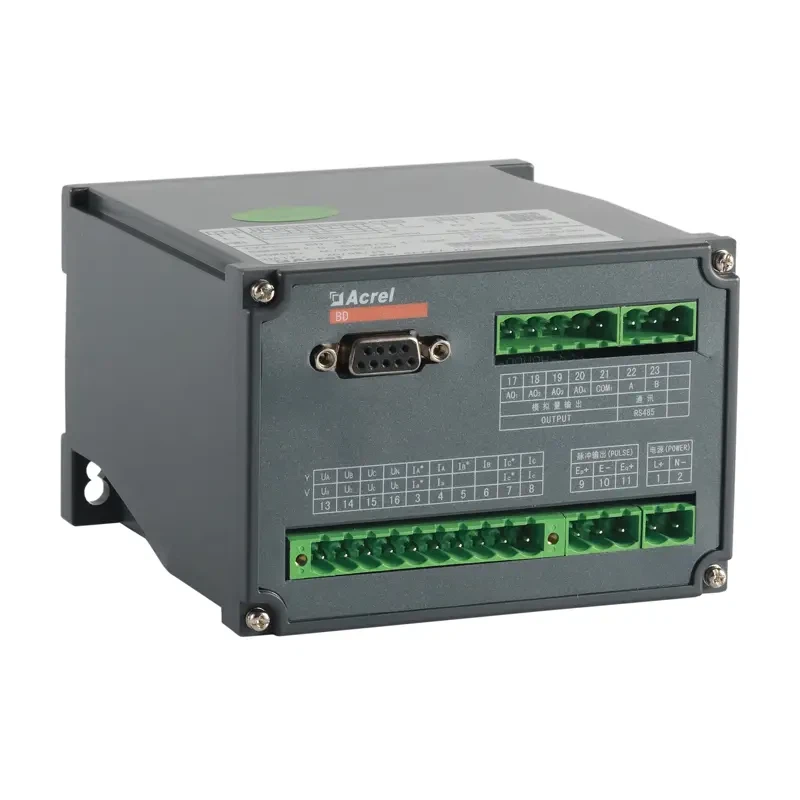

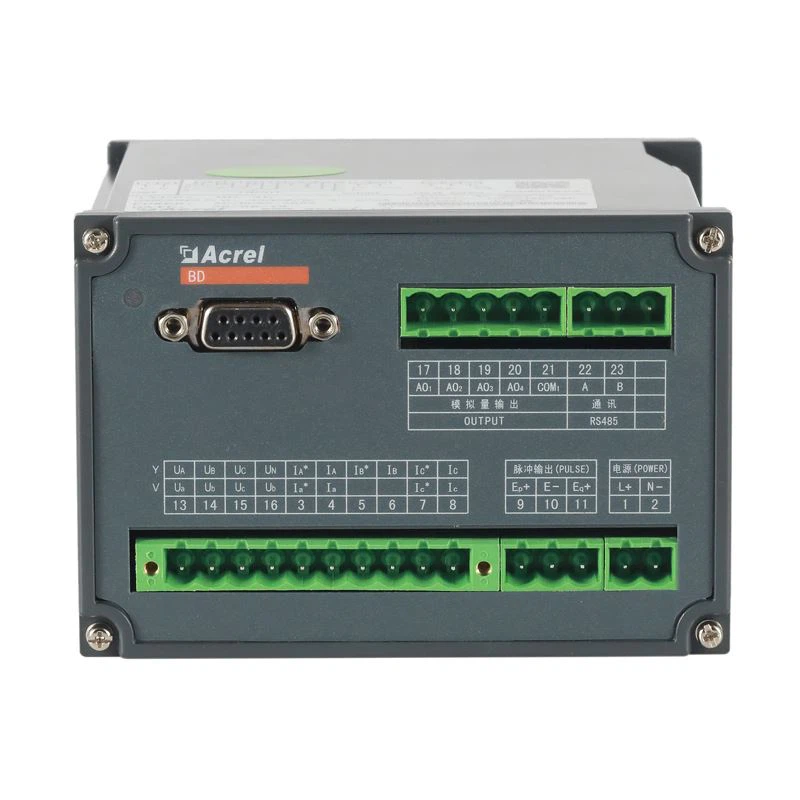

Los transmisores eléctricos de la serie BD de Acrel son un dispositivo que puede aislar y transmitir parámetros eléctricos, este transductor de frecuencia de potencia de la serie BD-3P puede medir la potencia activa, la potencia reactiva; 1,2 veces la sobrecarga del valor nominal; DC 0-5V / 0-10V / 0-20mA / 4-20mA todos se pueden elegir como salida analógica.

Función

		BD-IA BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
Fase y cableado	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Entrada	Voltaje	Directo L-L	Hasta 480V AC
		L-N directo	Hasta 276V AC
		Con PT externo	○	○	○	○	○
	Actual	Directo	Hasta 5A AC
	Actual	Con TC externa	○	○	○	○	○
Salida	Valor normal	DC: 4-20mA、 0-20mA, 0-5V, 0-10V, etc.
	Resistencia a la carga	Salida de corriente≤600Ω Salida de voltaje≥1000Ω
	Contenido de Ripple	<0.5% peak="">
Medición	Voltaje	□	—	—	□
	Actual		—	—	□	□	□
	Potencia activa/reactiva	—	—	—	—	□	□
	Poder aparente	—	—		—	□	□
	Factor de potencia	—	—	R	—	□
	Frecuencia					□	□
Medición de energía	±KWh	—	—	—	—	—	○
Clase de precisión	0.5%
Comunicación	Interfaz: RS485 Protocolo: Modbus-RTU			—
Salida analógica	CC 0-5V, 0-10V, 0-20mA, 4-20mA
Salida de pulsos
Dimensiones (mm)	Carcasa (WXHXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Potencia auxiliar		85-265V AC / DC, DC24V, DC48V
Temperatura	Operación	-10 a 55°C
Temperatura	Almacenamiento	-25 a 70°C
Humedad		Hasta el 95%, sin condensación
Instalación		(Ferrocarril) Fijación DIN35 en cubículo con tornillos
Normas		GB/T 13850
