Visión general
BD-4E Los transmisores digitales de parámetros multieléctricos trifásicos 4-alambre transmiten el valor de kWh del sistema de energía eléctrica en un pulso lineal alto. Tiene una interfaz de comunicación RS485, adopta el protocolo Modbus y exporta corriente trifásica, voltaje, potencia activa, potencia reactiva, frecuencia, factor de potencia, energía reactiva de energía activa, etc. 1 ~ 4 canales analógicos opcionales, salida de pulso de energía eléctrica de dos canales.

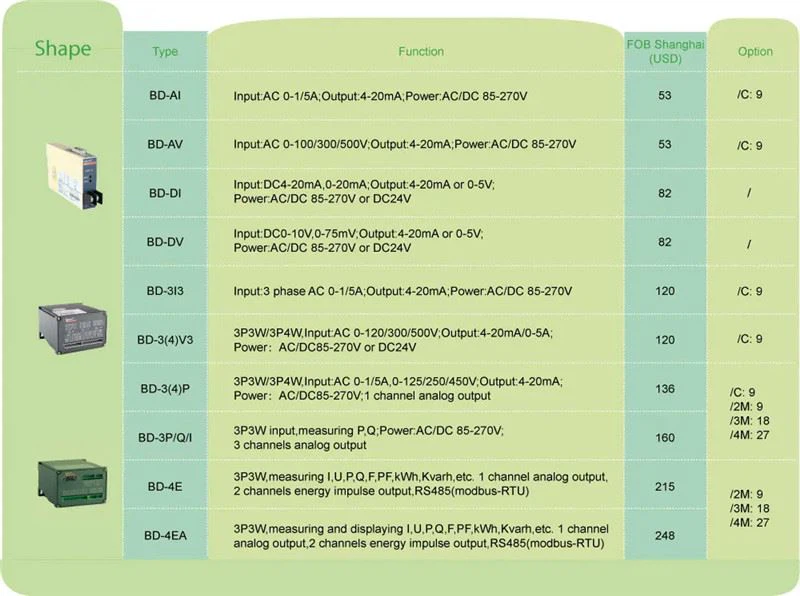

Función
BD-IA BD-AV | BD-F | BD-PF | BD-3I3 BD-3(4)V3 | BD-3(4)P BD-3(4)Q | BD-3(4)E | ||
Fase y cableado | 1P2W | √ | ○ | ○ | ○ | ○ | ○ |
3P3W | — | — | ○ | ○ | ○ | ○ | |
3P4W | — | — | ○ | ○ | ○ | ○ | |
Aporte | Voltaje | LL directo | Hasta 480 V CA | ||||
LN directo | Hasta 276 V CA | ||||||
Con PT externo | ○ | ○ | ○ | ○ | ○ | ||
Actual | Directo | Hasta 5A CA | |||||
Con TC externo | ○ | ○ | ○ | ○ | ○ | ||
Producción | Valor normal | CC:4-20mA,0-20mA, 0-5V, 0-10V, etc. | |||||
Resistencia de carga | Salida de corriente Menor o igual a 600Ω Salida de voltaje Mayor o igual a 1000Ω | ||||||
Contenido ondulado | <0.5% peak=""> | ||||||
Medición | Voltaje | □ | — | — | □ | ||
Actual |
| — | — | □ | □ | □ | |
Potencia activa/reactiva | — | — | — | — | □ | □ | |
Poder aparente | — | — |
| — | □ | □ | |
Factor de potencia | — | — | R | — | □ | ||
Frecuencia |
| □ | □ | ||||
Medición de energía | ±KWh | — | — | — | — | — | ○ |
Clase de precisión | 0.5 por ciento | ||||||
Comunicación | Interfaz: RS485 Protocolo: Modbus-RTU |
|
| — |
|
|
|
Salida analógica | CC 0-5V,0-10V,0-20mA,4-20mA | ||||||
Salida de pulsos | |||||||
Dimensiones (mm) | Carcasa (ancho x alto x profundidad) | 138X76X24 | 119X75X55 | 119X75X55 | 112X110X75 | 112X110X75 | 112X10X75 |
Fuente auxiliar | 85-265V CA/CC, 24 V CC, 48 V CC | ||||||
La temperatura | Operación | -10 a 55 grados | |||||
Almacenamiento | -25 a 70 grados | ||||||
Humedad | Hasta el 95 por ciento, sin condensación | ||||||
Instalación | (Raíl) DIN35 fijación en armario con tornillos | ||||||
Estándares | GB/T 13850 | ||||||
'○': Sí '—' No '
' Opcional
 | Transductor de corriente trifásico serie BD-3I3 ● Aplicación: Automatización industrial ● Entrada: medición de corriente CA hasta 200A ● Sobrecarga: 1,2 veces el valor nominal ● Salida analógica CC 0-5V/0-10V/0-20mA/4-20mA |

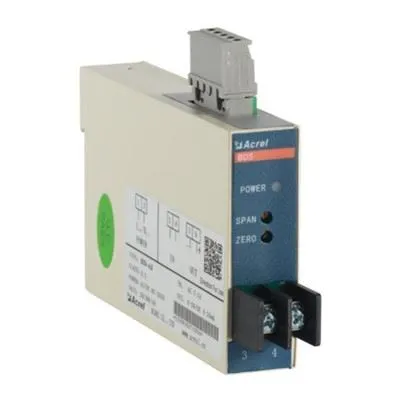

Transductor de corriente monofásico serie BD-AI ● Aplicación: Automatización industrial ● Entrada: corriente alterna ● Sobrecarga: 1,2 veces el valor nominal ● Salida analógica CC 0-5V/0-10V/0-20mA/4-20mA |  |

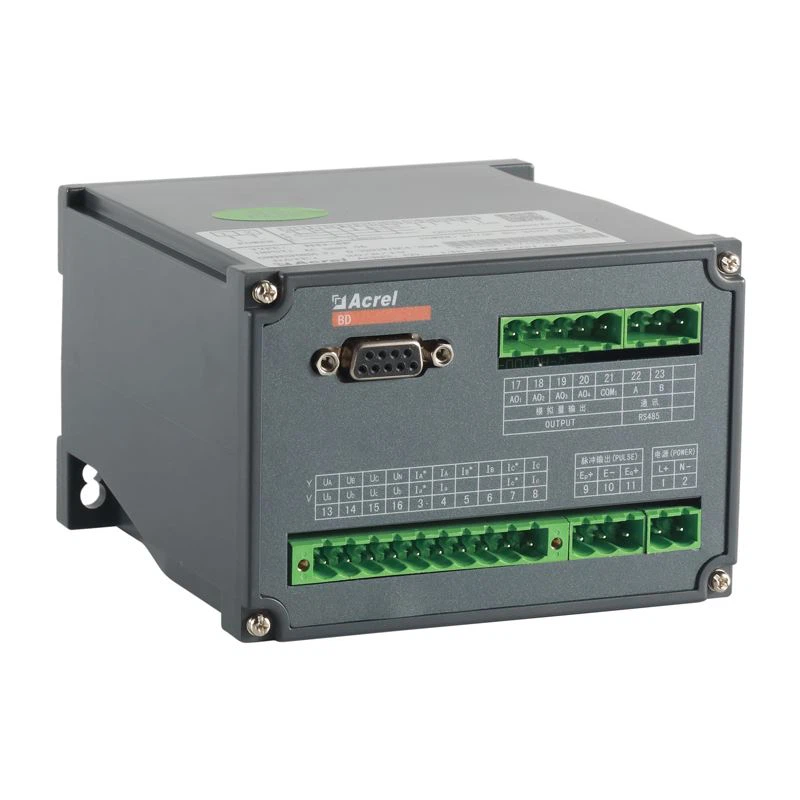

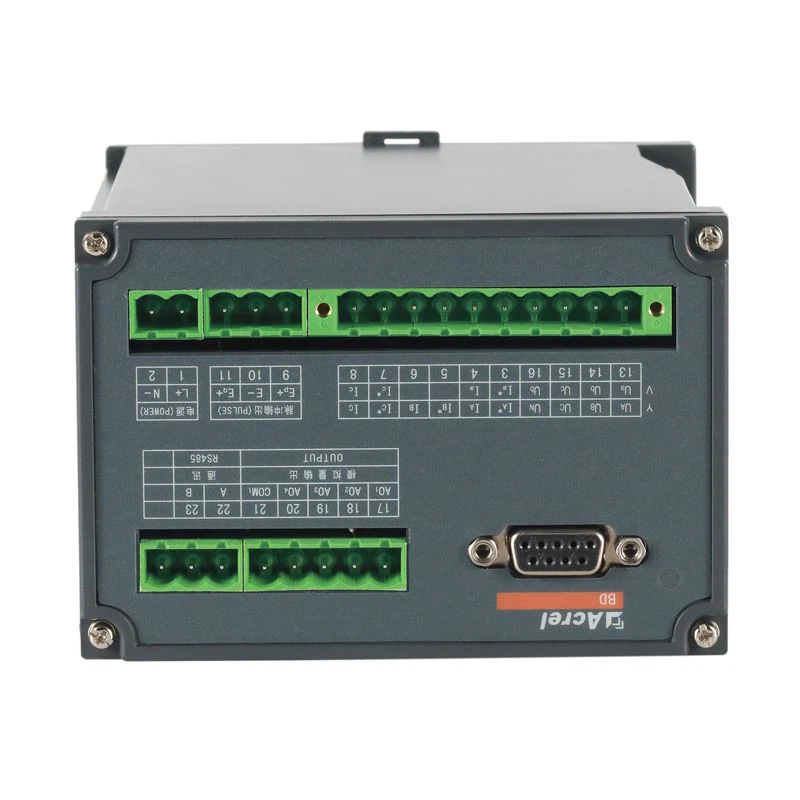

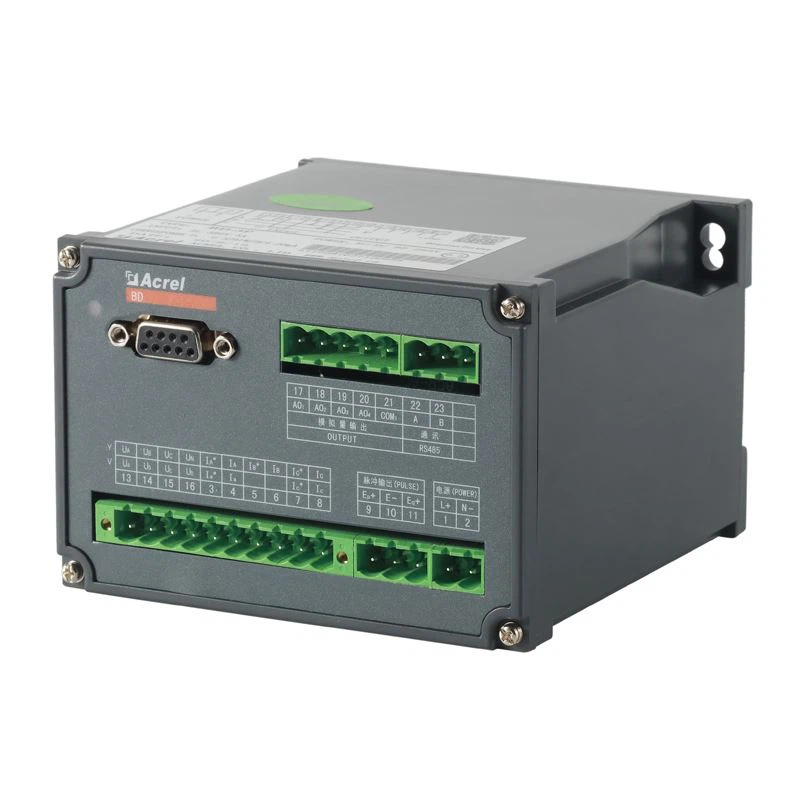

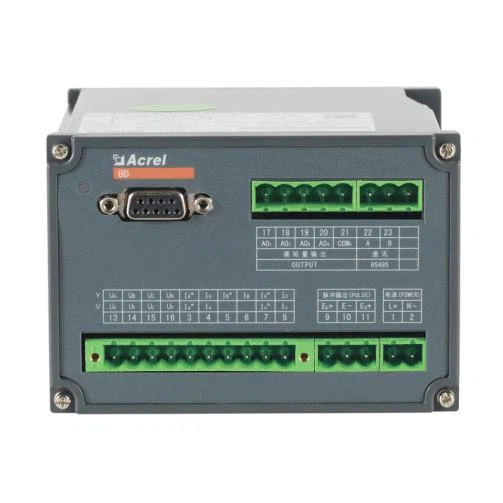

Apariencia
Dimensión
(L*W*H: 128*110*75.4)

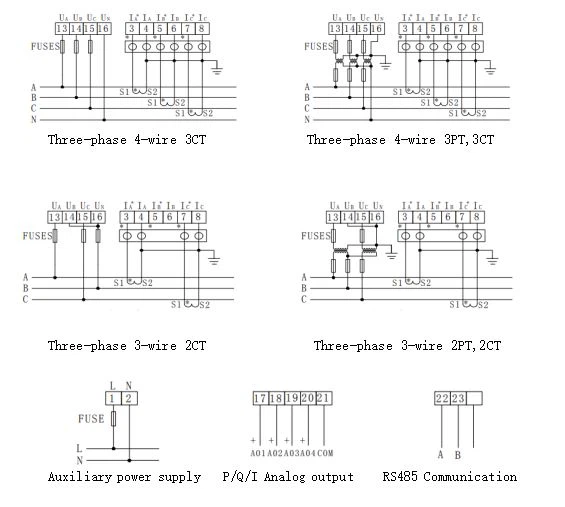

Instalación
P.ej. La señal de entrada es AC 100V 5A, 4-canal que transmite la relación correspondiente de salida
| Salida de transmisión | Objeto de medición | Relación correspondiente |
AO1 | P | 4-20mA -> 0-866W |
AO2 | Q | 4-20mA->0-866var |
AO3 | I a | 4-20mA 对应 0-5A |
AO4 | FP | 4-20mA 对应 0-1 |
