Resumen

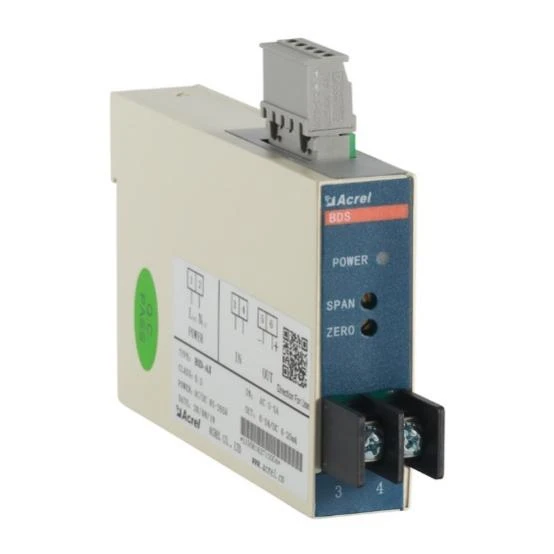

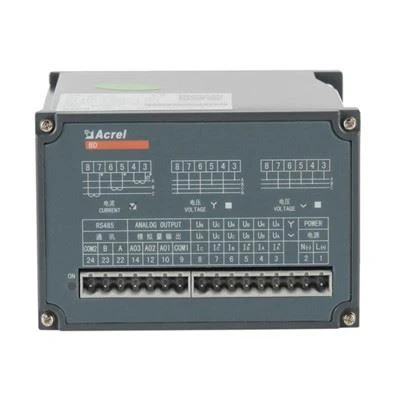

Los transmisores eléctricos de la serie BD son un dispositivo que puede aislar y transmitir parámetros eléctricos, como corriente, voltaje, frecuencia, potencia, factor de potencia, en una señal analógica de CC lineal o una señal digital. Cumple con los requisitos del estándar nacional GB/T13850-1998, IEC-688.

Función

			BD-IA BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
Fase y cableado		1P2W	√	√	√	√	√	√
		3P3W	—	—	√	√	√	√
		3P4W	—	—	√	√	√	√
Aporte	Voltaje	Voltaje	Hasta 480 V CA
		LN directo	Hasta 276 V CA
		Con PT externo	√	√	√	√	√	√
	Actual	Directo	Hasta 5A CA
	Actual	Con TC externo	√	√	√	√	√	√
Producción		Valor Normal	CC:4-20mA,0-20mA, 0-5V, 0-10V, etc.
		Resistencia de carga	Salida de corriente Menor o igual a 600Ω Salida de voltaje Mayor o igual a 1000Ω
		Contenido ondulado	<0.5% peak="">
Medición		Voltaje	□	—	—	□
		Actual	□	—	—	□	□	□
		Potencia activa/reactiva	—	—	—	—	□	□
		Poder aparente	—	—	—	—	□	□
		Factor de potencia	—	—	√	—	□	□
		Frecuencia		√			□	□
Medición de energía		±KWh	—	—	—	—	—	√
Clase de precisión		0.5 por ciento
Comunicación		Interfaz: RS485 Protocolo: Modbus-RTU	□	□	—	□	□	□
Salida analógica		CC 0-5V,0-10V,0-20mA,4-20mA
Salida de pulsos
Dimensiones (mm)		Vivienda (WXHXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Fuente auxiliar			85-265V CA/CC, 24 V CC, 48 V CC
La temperatura		Operación	-10 a 55 grados
La temperatura		Almacenamiento	-25 a 70 grados
Humedad			Hasta el 95 por ciento, sin condensación
Instalación			(Raíl) DIN35 fijación en armario con tornillos
Estándares			GB/T 13850
