Visión general

El sensor de corriente inteligente de la serie BA utiliza el principio de inducción electromagnética para medir la corriente CA en la red eléctrica en tiempo real y utiliza tecnología de compensación lineal y de corriente constante para aislarla y transformarla en una salida de señal CC estándar, o a través de la interfaz RS485 (protocolo Modbus-RTU) para transmitir los datos de medición. La fuente de alimentación de voltaje de seguridad DC24V o 12V se puede utilizar ampliamente en el campo de la automatización industrial. BA50L(Ⅱ)-AI es un transformador de corriente residual de CA, que detecta principalmente la corriente de fuga del sistema eléctrico, puede captar el estado de los circuitos y equipos eléctricos en cualquier momento y prevenir incendios y otros accidentes causados por fugas.

Parámetro

Parámetro técnico			Índice
Clase de precisión			Clase 0.5
Aporte	Valor nominal	BA20(Ⅱ)-AI	CA actual {{0}}.5A, 50A, 200A, etc. CA 0-(0.5-200)A
		BA50(Ⅱ)-IA	CA actual 60A, 300A, 600A, etc. CA 0-(60-600)A
		BA50L(Ⅱ)-IA	CA actual {{0}}.1A, 1A, etc. CA 0-(0.1-1)A
	Sobrecarga	Continuo 1,2 veces, corriente instantánea 10 veces/1S
	Poder absorbido	Menor o igual a 1VA
	Respuesta frecuente	25Hz-800Hz, especialmente adecuado para frecuencia industrial
Producción	Valor nominal	CC4-20mA, o 0-20mA, 0-5V, 0-10V①, etc.
	Resistencia de carga	Cuando la fuente de alimentación DC12V, la clase de salida actual 0.5 es menor o igual a 250Ω Cuando la fuente de alimentación DC24V, la salida de corriente es menor o igual a 500Ω, cuando la salida de voltaje es mayor o igual a 1KΩ
	Comunicación	Interfaz RS485/Modbus-RTU②
Tiempo de respuesta		Menor o igual a 400ms
Fuente de alimentación	Voltaje	12V o 24V
	El consumo de energía	Menor o igual a 1W
Resistencia de aislamiento		＞100MΩ
Fuerza compresiva		Entre entrada/salida y fuente de alimentación 2.0KV/1min,50Hz
Coeficiente de temperatura		-10 grado - más 55 grados, menor o igual a 400 ppm/ grado
Ambiente	La temperatura	Trabajo: -10 grado - más 55 grados Almacenamiento: -25 grado - más 70 grados
	Humedad	Menos o igual al 93 por ciento de HR, sin condensación, sin lugar de gas corrosivo
	Altitud	Menor o igual a 2000m
Metodo de instalacion		Riel TS35, o use tornillos para fijar el gabinete

Nota: la salida ①0-10V solo es adecuada para la fuente de alimentación DC24V;

②La función de comunicación es opcional.

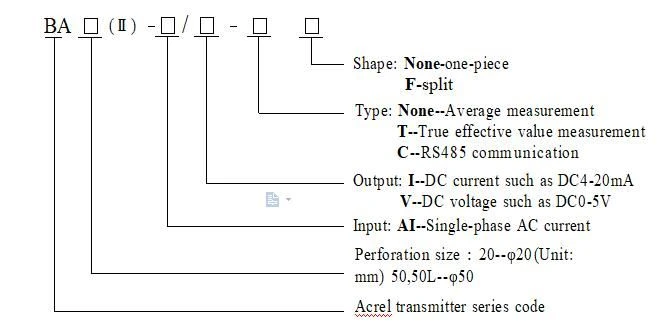

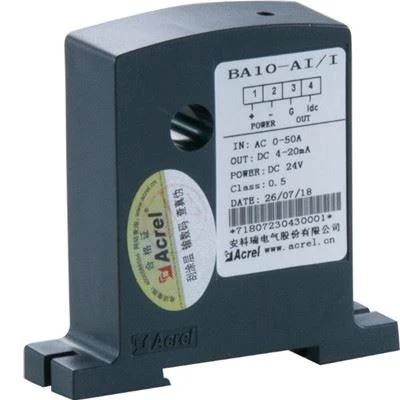

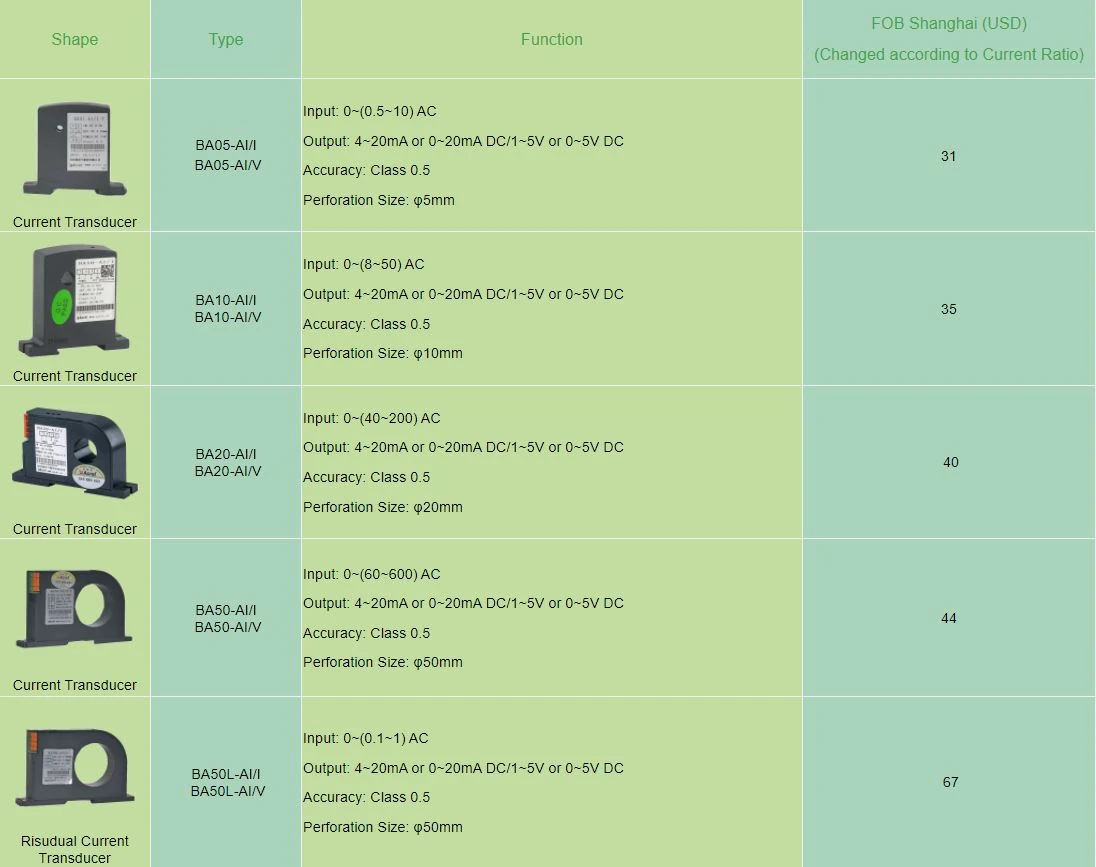

BA10-AI/I

●Aplicación: Automatización industrial

●Entrada: medición de corriente CA hasta 50A

●Sobrecarga: 1,2 veces el valor nominal

●Salida: CC 4-20mA

BA20-AI/V

●Aplicación: Automatización industrial

●Entrada: medición de corriente CA hasta 200A

●Sobrecarga: 1,2 veces el valor nominal

●Salida: CC 0-5V

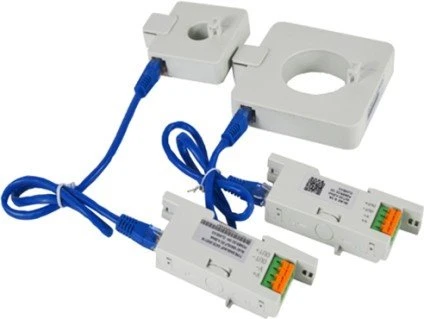

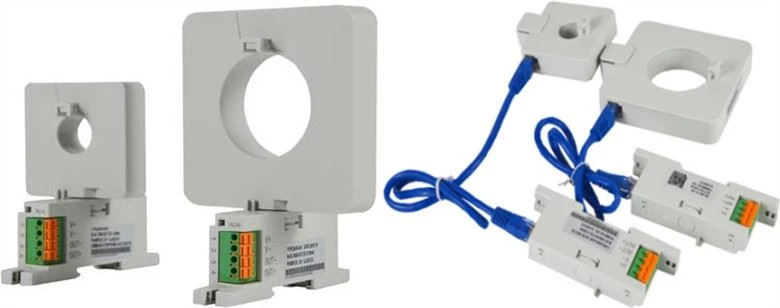

Apariencia

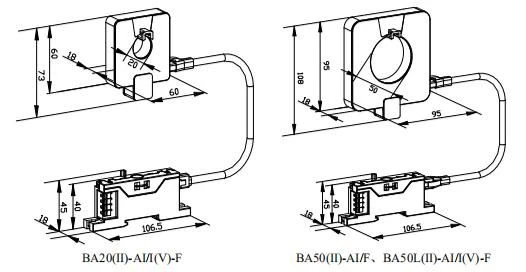

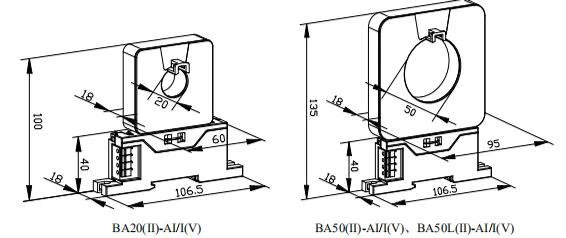

Dimensión

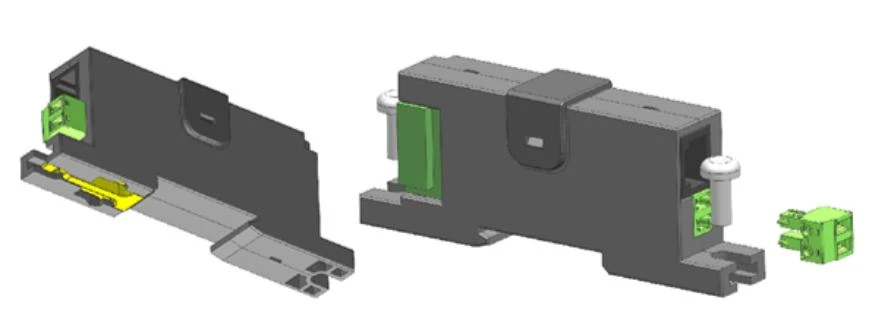

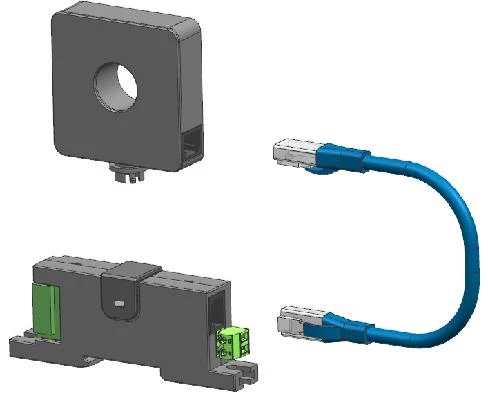

Instalación Integrada

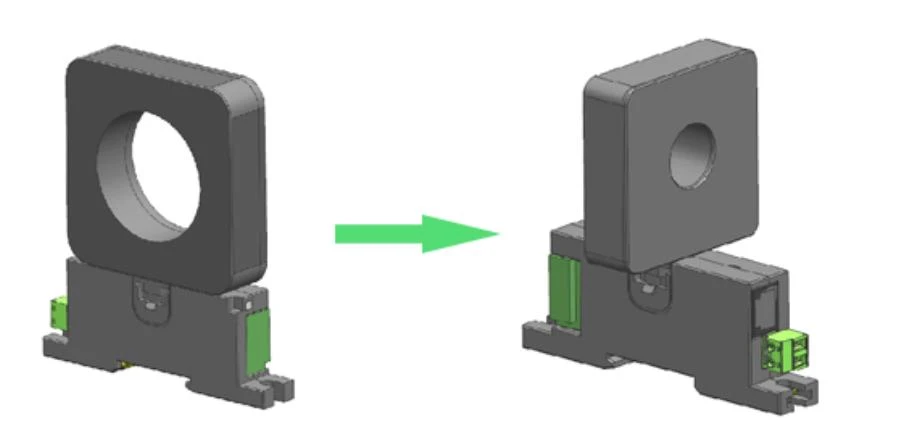

Instalación integrada, se puede utilizar una estructura giratoria en la parte perforada.

Hay Φ20, Φ50 de tamaños de agujeros para su selección.

El cuerpo principal podría conectarse a la pantalla de visualización para mostrar los parámetros actuales y establecidos cuando se integre la instalación (utilice la pantalla de visualización existente en la medida de lo posible)
