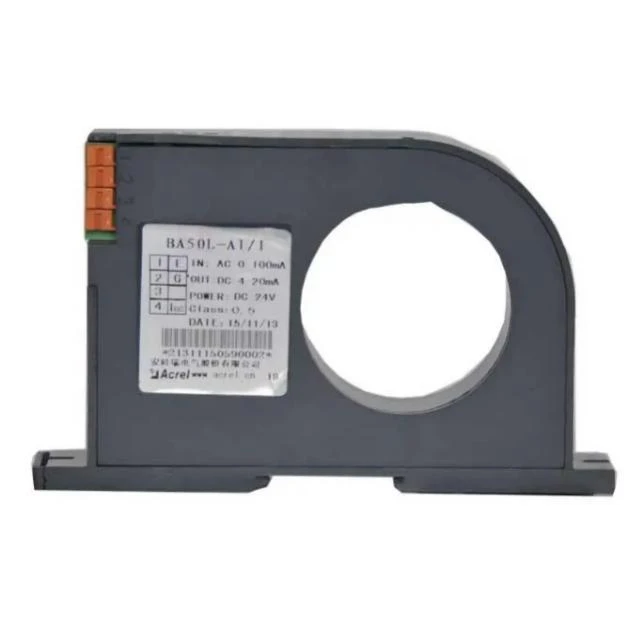

Transductor de corriente de fuga de CA

BA50L es un transformador de corriente residual convertidor que detecta principalmente la corriente de fuga del sistema eléctrico. Puede captar el estado de los circuitos y equipos eléctricos en cualquier momento para evitar incendios y otros accidentes causados ​​por fugas.

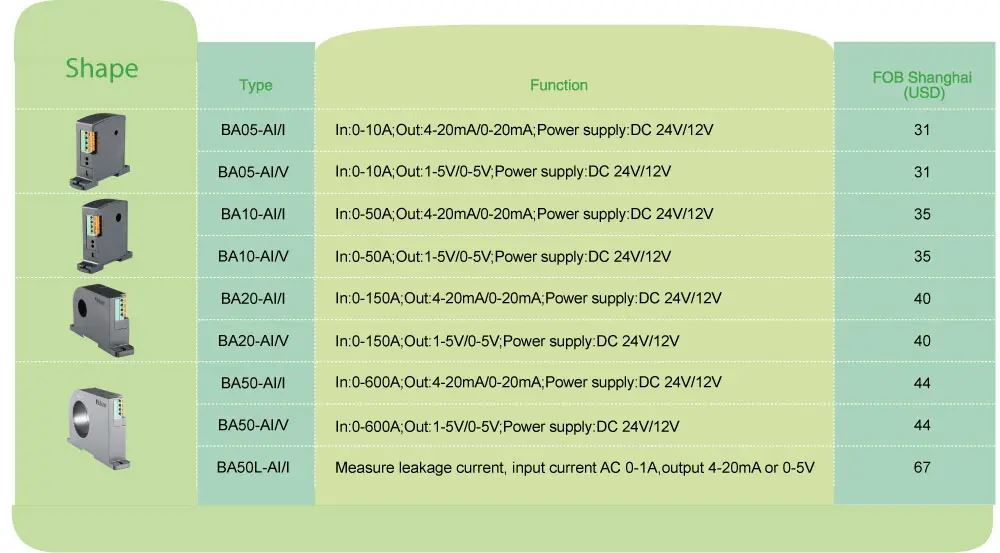

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Fuente auxiliar	CC 12V CC 24V	CC 12V CC 24V	CC 12V CC 24V	CC 12V CC 24V	CC 12V CC 24V	CC 12V CC 24V
Consumo		Menor o igual a 1W	Menor o igual a 1W	Menor o igual a 1W	Menor o igual a 1W	Menor o igual a 1W

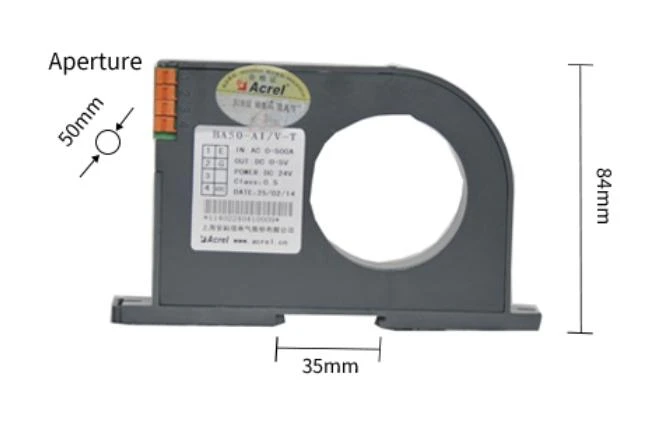

Tamaño del orificio pasante		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Aporte	Actual	CA {{0}}~(0,5~10)A	CA 0~(8~50)A	CA 0~(40~200)A	CA 0~(60~600)A	CA {{0}}~(0.1~1)A (limitación de corrientes de fuga)
Producción	Valor nominal	CC4-20mA, o 0-20mA,0-5V,0-10V, etc.
	Resistencia de carga	Salida de corriente menor o igual a 500 Ω, salida de voltaje mayor o igual a 1 kΩ
Clase de precisión		0.5 por ciento
Tiempo de respuesta		Menor o igual a 350ms
La temperatura		Operación:-10 a más 55 grados Almacenamiento:-25 a más 70 grados
Coeficiente de temperatura		Menor o igual a 200ppm/grado
Instalación		(Carril)DIN35, fijación en armario con tornillos
Estándares		GB/T 13850

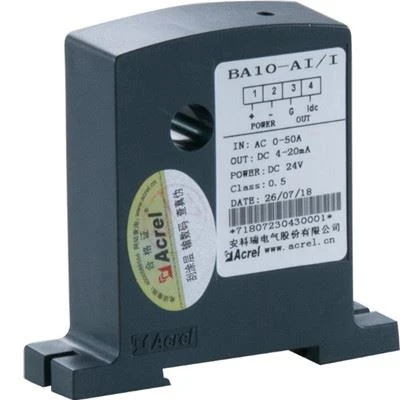

	BA10-AI/I ●Aplicación: Automatización industrial ●Entrada: medición de corriente CA hasta 50A ●Sobrecarga: 1,2 veces el valor nominal ●Salida: CC 4-20mA
BA20-AI/V ●Aplicación: Automatización industrial ●Entrada: medición de corriente CA hasta 200A ●Sobrecarga: 1,2 veces el valor nominal ●Salida: CC 0-5V

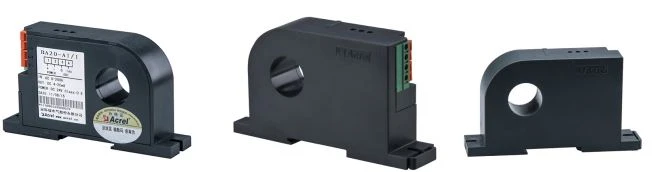

Los productos de la serie BA aplican el principio de inducción electromagnética para medir la corriente CA en la red eléctrica en tiempo real y utilizan tecnología de compensación lineal y de corriente constante para aislarla y transformarla en una salida de señal CC estándar.

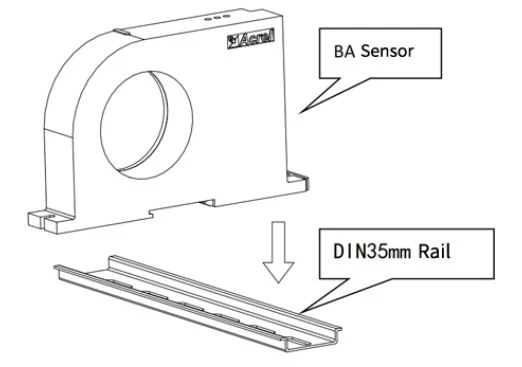

Elija un lugar adecuado para instalar el riel estándar DIN35mm e instale el sensor BA en el riel;

En el panel inferior del gabinete, elija un lugar adecuado para abrir dos orificios roscados correspondientes a la posición del orificio fijo del sensor instalado; Después de colocar el sensor, instale el tornillo de posicionamiento

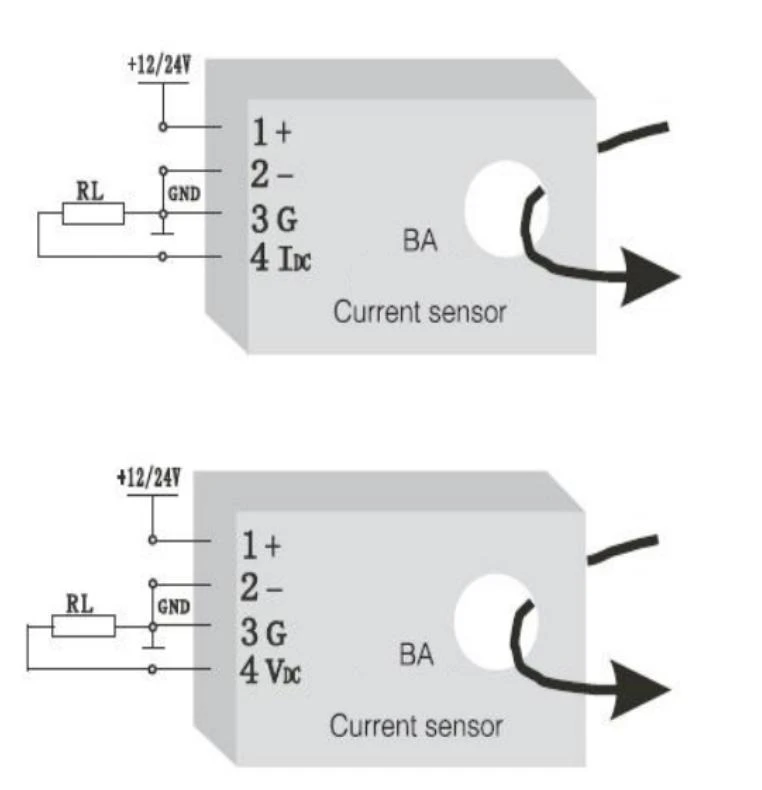

1 —— más Fuente de alimentación positiva (no invertida)

2 —— - Potencia TIERRA

3 —— G (salida de corriente negativa, que se puede compartir con la fuente de alimentación)

4 —— IDC (salida de corriente positiva), VDC (salida de voltaje positiva)
