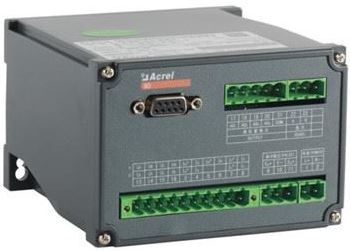

Visión general

El transmisor eléctrico de la serie Acrel BD es un dispositivo que puede aislar y transmitir parámetros eléctricos. Este transductor de corriente trifásico funciona como un transmisor que convierte la corriente o el voltaje de CA en una señal analógica de CC lineal al aislar la entrada y la salida. Los Productos cumplen con el estándar GB/T 13850-1998.

Función

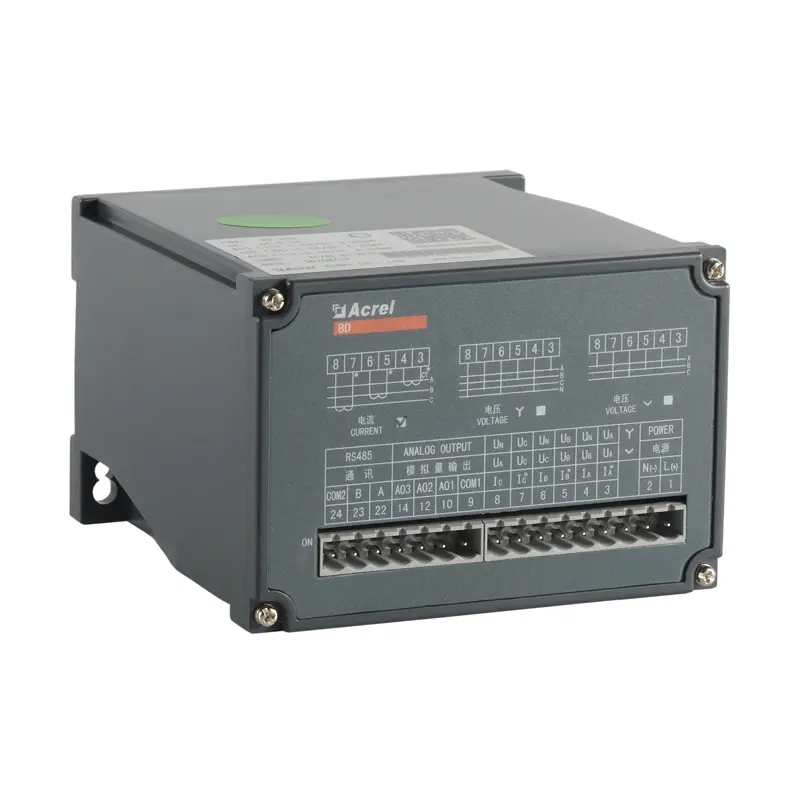

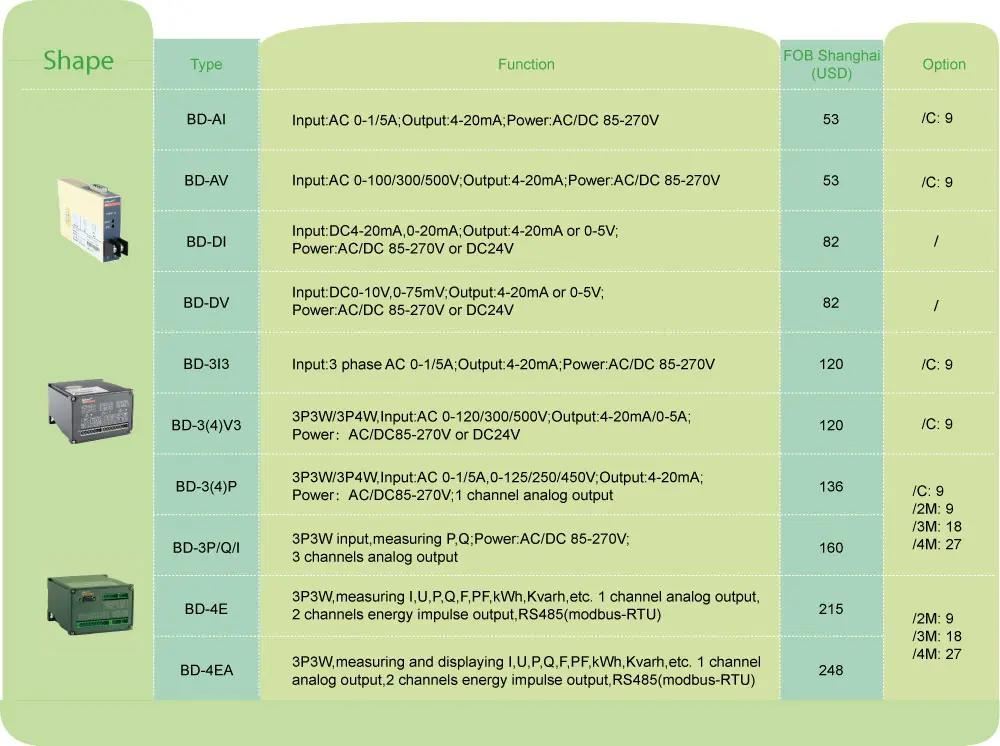

		BD-IA BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E

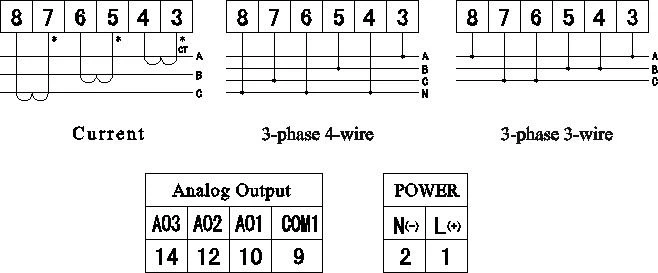

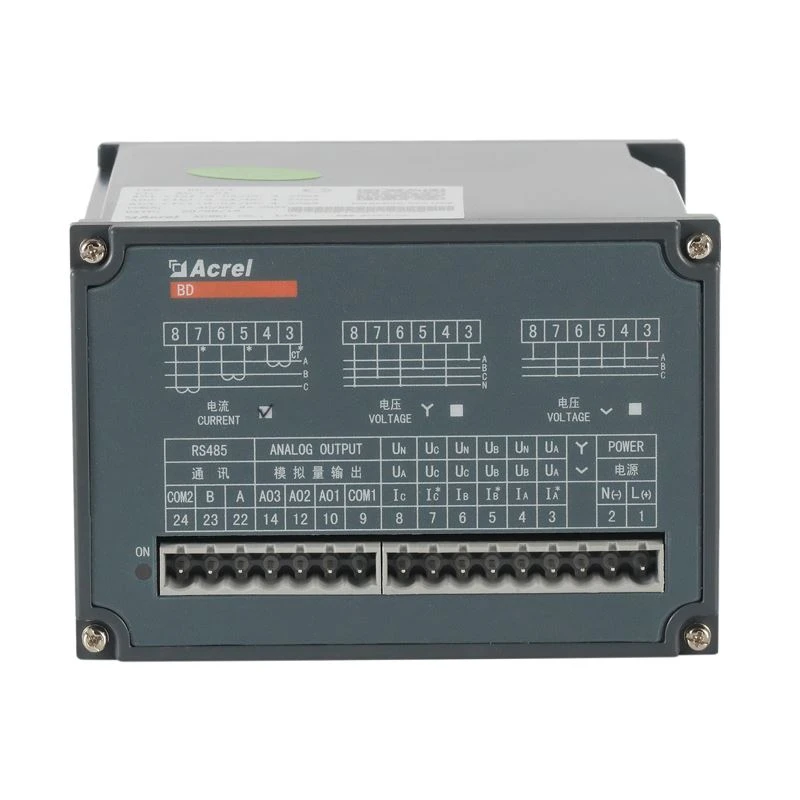

Fase y cableado	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Aporte	Voltaje	LL directo	Hasta 480 V CA
		LN directo	Hasta 276 V CA
		Con PT externo	○	○	○	○	○
	Actual	Directo	Hasta 5A CA
	Actual	Con TC externo	○	○	○	○	○
Producción	Valor Normal	CC:4-20mA,0-20mA, 0-5V, 0-10V, etc.
	Resistencia de carga	Salida de corriente Menor o igual a 600Ω Salida de voltaje Mayor o igual a 1000Ω
	Contenido ondulado	<0.5% peak="">
Medición	Voltaje	□	—	—	□
	Actual		—	—	□	□	□
	Potencia activa/reactiva	—	—	—	—	□	□
	Poder aparente	—	—		—	□	□
	Factor de potencia	—	—	R	—	□
	Frecuencia					□	□
Medición de energía	±KWh	—	—	—	—	—	○
Clase de precisión	0.5 por ciento
Comunicación	Interfaz: RS485 Protocolo: Modbus-RTU			—
Salida analógica	CC 0-5V,0-10V,0-20mA,4-20mA
Salida de pulsos

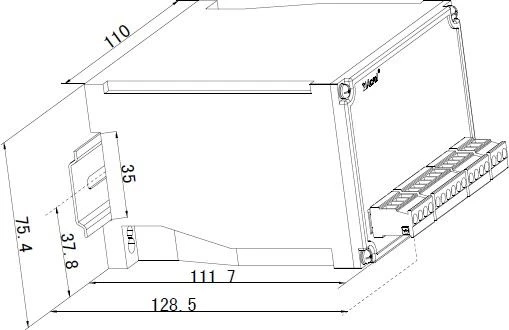

Dimensiones (mm)	Carcasa (ancho x alto x profundidad)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Fuente auxiliar		85-265V CA/CC, 24 V CC, 48 V CC
La temperatura	Operación	-10 a 55 grados
La temperatura	Almacenamiento	-25 a 70 grados
Humedad		Hasta el 95 por ciento, sin condensación

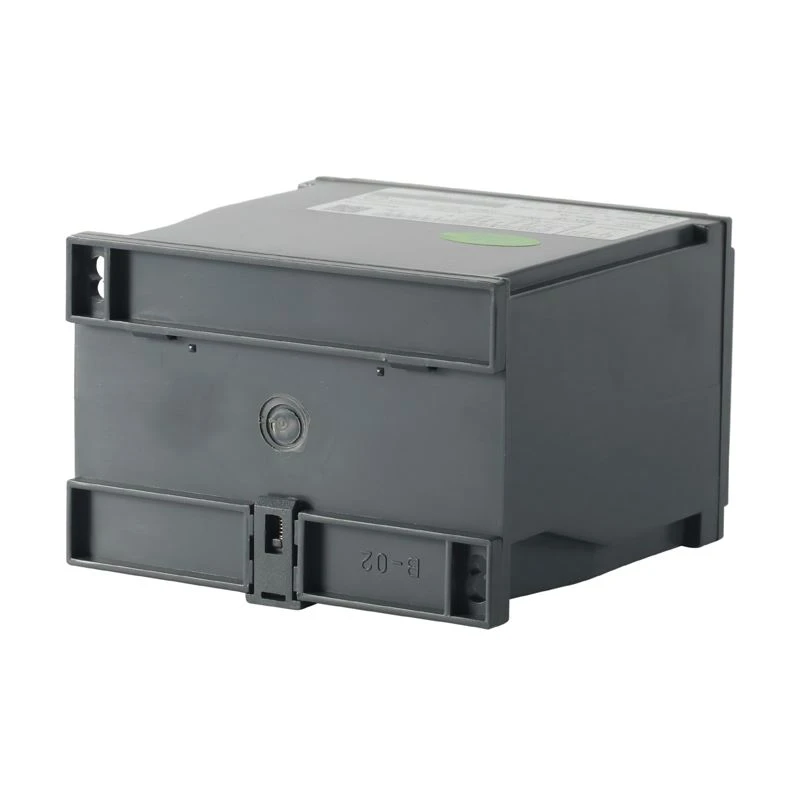

Instalación		(Raíl) DIN35 fijación en armario con tornillos
Estándares		GB/T 13850

'○': Sí '—' No '' Opcional


	Transductor de electricidad serie BD-3P ● Voltaje\Corriente\Potencia\Factor de potencia\Frecuencia ● Sobrecarga: 1,2 veces el valor nominal ● Salida analógica CC 0-5V/0-10V/0-20mA/4-20mA

Transductor de corriente monofásico serie BD-AI ● corriente alterna ● Sobrecarga: 1,2 veces el valor nominal ● Salida analógica CC 0-5V/0-10V/0-20mA/4-20mA
