4-20Transductor de corriente MA

El sensor de corriente analógico/transductor de corriente BA aplica el principio de inducción electromagnética para medir la corriente CA en la red eléctrica en tiempo real y utiliza tecnología de compensación lineal y de corriente constante para aislarla y transformarla en una salida de señal CC estándar. La mayoría se utiliza en automatización industrial para PLC.

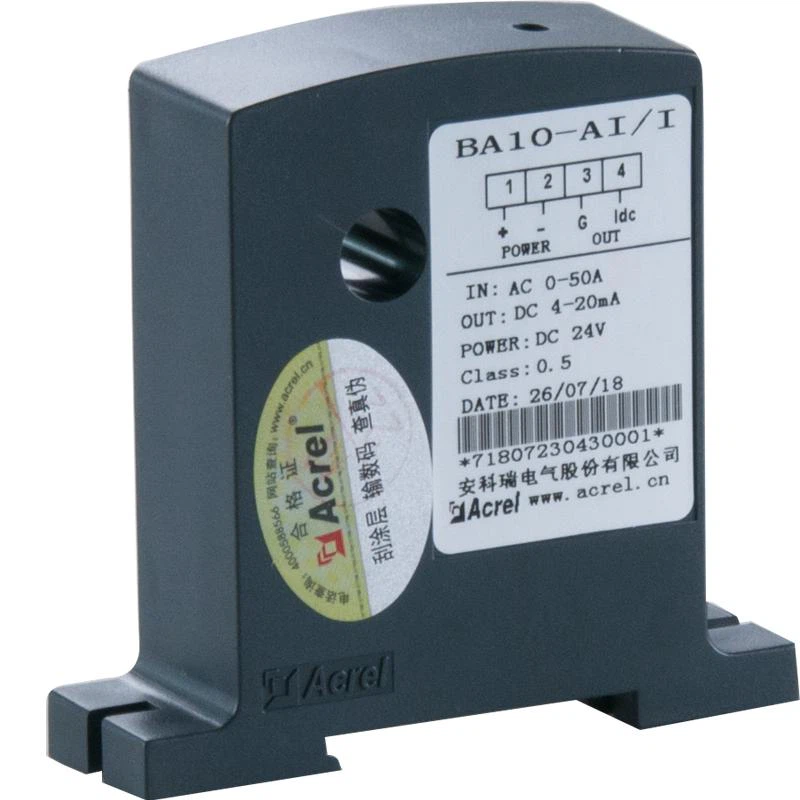

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Fuente auxiliar	CC 12V	CC 12V CC 24V	CC 12V CC 24V	CC 12V CC 24V	CC 12V CC 24V	CC 12V CC 24V
	CC 24V
Consumo		Menor o igual a 1W	Menor o igual a 1W	Menor o igual a 1W	Menor o igual a 1W	Menor o igual a 1W

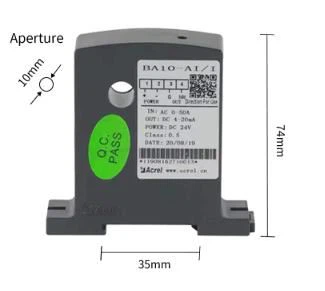

Tamaño del orificio pasante		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Aporte	Actual	CA {{0}}~(0,5~10)A	CA 0~(8~50)A	CA 0~(40~200)A	CA 0~(60~600)A	CA {{0}}~(0.1~1)A (limitación de corrientes de fuga)
Producción	Valor nominal	CC4-20mA, o 0-20mA,0-5V,0-10V, etc.
	Resistencia de carga	Salida de corriente menor o igual a 500 Ω, salida de voltaje mayor o igual a 1 kΩ
Clase de precisión		0.5 por ciento
Tiempo de respuesta		Menor o igual a 350ms
La temperatura		Operación:-10 a más 55 grados Almacenamiento:-25 a más 70 grados
Coeficiente de temperatura		Menor o igual a 200ppm/grado
Instalación		(Carril)DIN35, fijar en cubículo con tornillos
Estándares		GB/T 13850

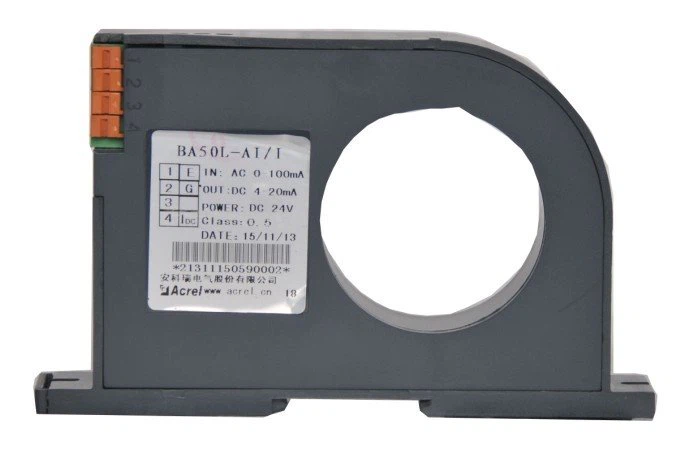

	BA50-AI/I ●Entrada: 0-1A Corriente de fuga ●Salida: CC 4-20mA ● Medición de corriente de fuga ●Sobrecarga: 1,2 veces el valor nominal
BA20-AI/V ●Aplicación: Automatización industrial ●Entrada: medición de corriente CA hasta 200A ●Sobrecarga: 1,2 veces el valor nominal ●Salida: CC 0-5V

●Mayor precisión ●Mayor nivel de aislamiento ●Mayor nivel de seguridad ●Menor consumo

Elija un lugar adecuado para instalar el riel estándar DIN35mm e instale el sensor BA en el riel;

En el panel inferior del gabinete, elija un lugar adecuado para abrir dos orificios roscados correspondientes a la posición del orificio fijo del sensor instalado; Después de colocar el sensor, instale el tornillo de posicionamiento

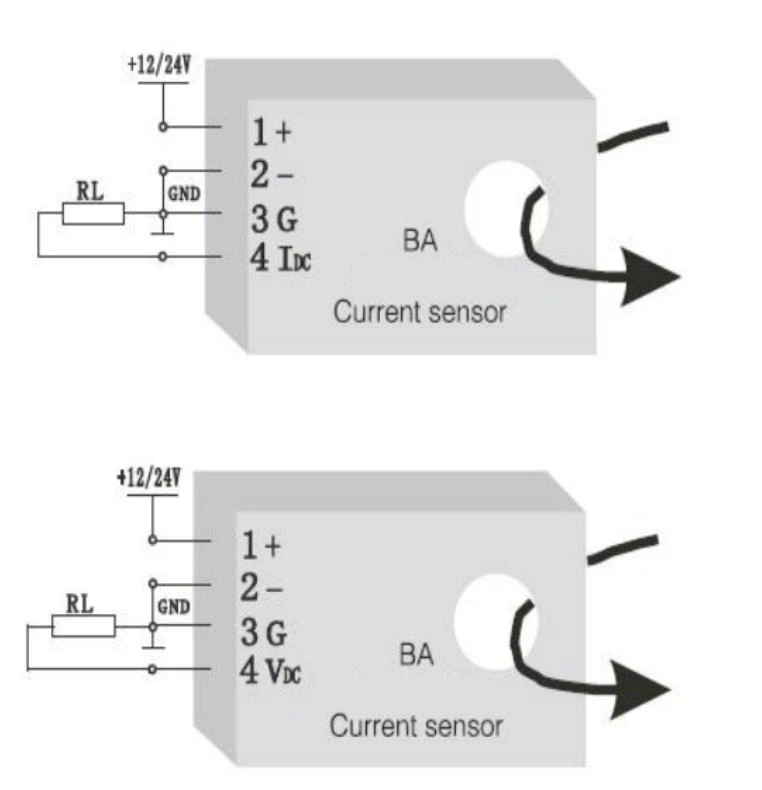

1 —— más Fuente de alimentación positiva (no invertida)

2 —— - Potencia TIERRA

3 —— G (salida de corriente negativa, que se puede compartir con la fuente de alimentación)

4 —— IDC (salida de corriente positiva), VDC (salida de voltaje positiva)
