Descripción del producto
El sensor de corriente Hall de bucle cerrado también se llama sensor de corriente de equilibrio magnético Hall. Incorpora la teoría mencionada con la teoría del equilibrio magnético. En otras palabras, el concentrador de campo ferromagnético concentra el campo magnético generado por la corriente primaria y lo aplica al componente Hall. Luego, la salida de señal de voltaje del componente Hall se amplifica y se convierte en la entrada del amplificador de potencia. La salida de corriente de desplazamiento fluye a través de la bobina compensadora secundaria.
El campo magnético generado por la bobina secundaria es opuesto al campo generado por la corriente primaria. De tal manera, el campo primario se compensa y la salida de Hall se reduce gradualmente. Cuando el campo primario es equivalente al segundo y la corriente de desplazamiento se mantiene estable, es el equilibrio magnético. Este circuito consiste principalmente en un componente de conversión de electromagnetismo, un amplificador de circuito y un circuito de compensación de accionamiento.
Apariencia
Dimensión

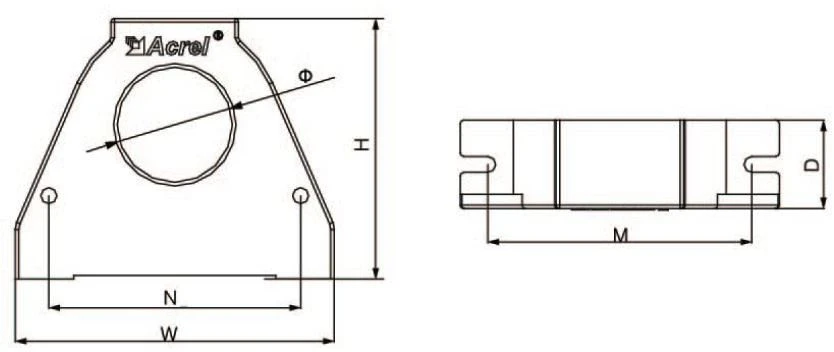

Figura 1

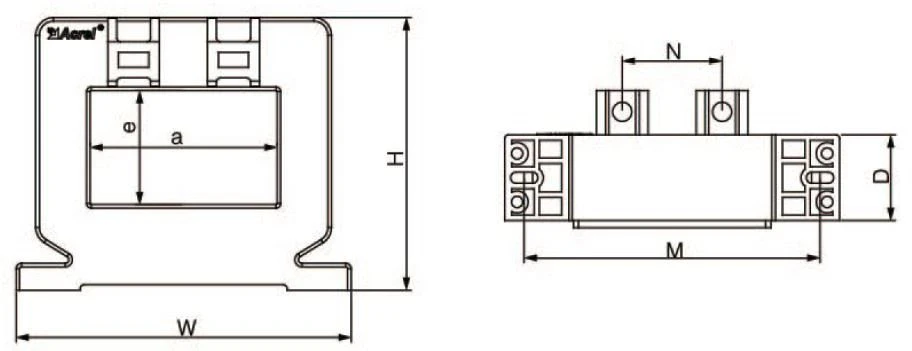

Figura 2
Especificación de tamaño | Tamaño del contorno (mm) | Tamaño a través (mm) | Montura | Figura | |||||
W | H | D | un | e | Φ | M | N | ||
AHKC-E | 53 | 72 | 16 | / | / | 21 | 47 | / | Figura 1 |
AHKC-LT | 90 | 73.5 | 25 | / | / | 32.5 | 74.5 | 71 | Figura 1 |
AHKC-BS | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Figura 2 |
AHKC-BSA | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Figura 2 |
AHKC-F | 74 | 57 | 22 | 43 | 13 | / | / | 22 | Figura 2 |
AHKC-FA | 94 | 60.5 | 26.5 | 52 | 15 | / | 83 | 28 | Figura 2 |
AHKC-HAT | 94 | 76.5 | 24 | 52.5 | 32 | / | 83 | 28 | Figura 2 |
Ratio actual
| Especificación | Corriente nominal | Fuente de alimentación | Salida nominal | Medición de la apertura (mm) | Precisio n grado |
AHKC-E | 0~(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-LT | 0~(100-800)A | ±15V | 5V | φ 32.5 | 1 | |
AHKC-BS | 0~(20-500)A | ±15V | 5V | 20.5*10.5 | 1 | |
AHKC-BSA | CC 0 ~ (50-500) A | 12V/15V/24 V | 4 ~ 20mA | 20.5*10.5 | 1 | |
AHKC-F | 0~(200-1000)A | ±15V | 5V | 43*13 | 1 | |
AHKC-FA | 0~(200-1500)A | ±15V | 5V | 52*15 | 1 | |
AHKC-HAT | 0~(400-2000)A | ±15V | 5V | 52*32 | 1 |
Nota: La corriente nominal sin etiquetar indica que se puede medir la corriente de entrada de CA y CC, especifique al realizar el pedido.
Alambrado
● Definición de terminales de cableado
● Definición de terminales de cableado
Cita
Hot Tags: abierto bucle pasillo sensor
