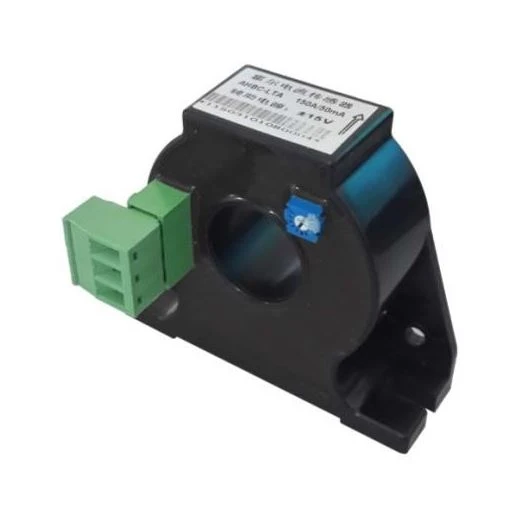

El sensor de corriente Hall de bucle cerrado también se denomina sensor de corriente de equilibrio magnético Hall. Incorpora la teoría mencionada con la teoría del equilibrio magnético. En otras palabras, el concentrador de campo ferromagnético concentra el campo magnético generado por la corriente primaria y lo aplica a la componente Hall. Luego, la salida de la señal de voltaje del componente Hall se amplifica y se convierte en la entrada del amplificador de potencia. La salida de corriente compensada fluye a través de la bobina de compensación secundaria. El campo magnético generado por la bobina secundaria es opuesto al campo generado por la corriente primaria. De esta forma, el campo primario se compensa y la salida Hall se reduce gradualmente. Cuando el campo primario es equivalente al secundario y la corriente de compensación se mantiene estable, es el equilibrio magnético. Este circuito consiste principalmente en un componente de conversión de electromagnetismo, un amplificador de circuito y un circuito de compensación de accionamiento.
1 Explicación del tipo
2 Especificaciones. y tamaño (unidad:milímetro)

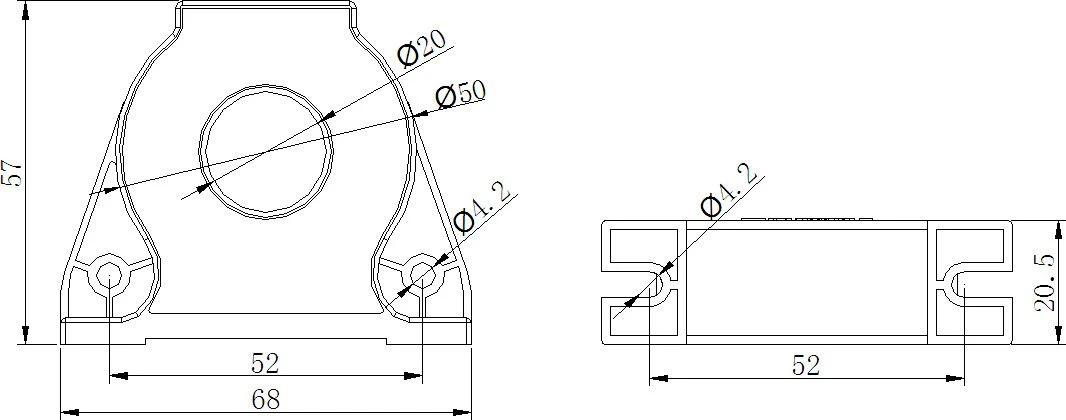

2.1 Tamaño del esquema de AHBC-LTA
 |  |

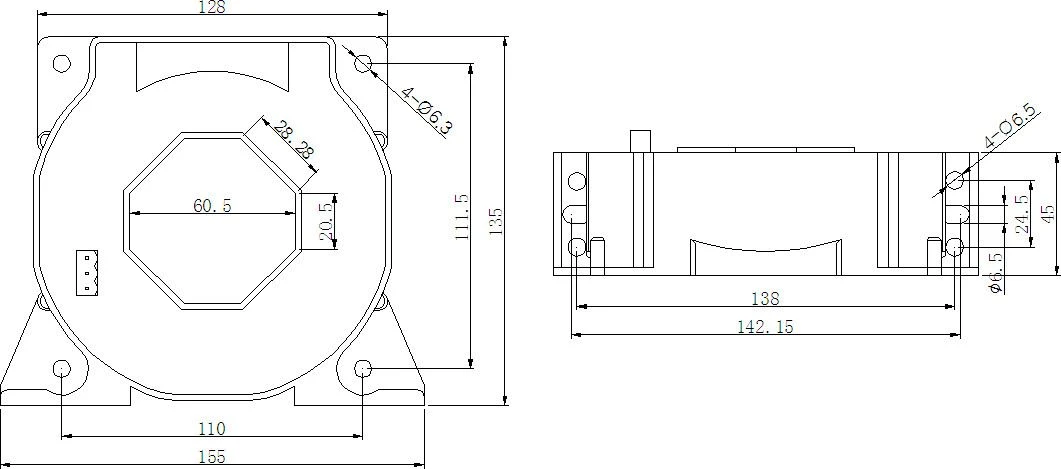

2.2 Tamaño del esquema de AHBC-LT1005
 |  |

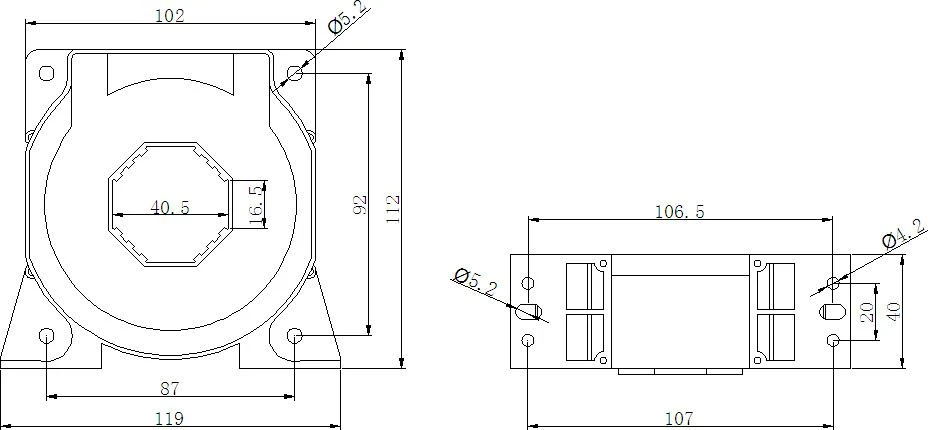

2.3 Tamaño del contorno de AHBC-LF
 |  |
3. Tablas de referencias cruzadas de especificaciones. -parámetro
Especificación | Corriente nominal | Fuente de alimentación | Salida nominal | Apertura de medición (mm) | Grado de precisión |
AHBC-LTA | 100-300A | ±15V | 50mA/100mA | φ 20 | 0.5 |
AHBC- LT1005 | 1000A | ±15V | 200mA | / | 0.5 |
AHBC-LF | 2000A | ±15V | 400mA | / | 0.5 |
Nota: se puede medir la corriente de entrada de CA y CC; especifique al realizar el pedido.
4. Método de cableado
● Definición de terminales de cableado
Nota: 1. La salida analógica GND debe estar conectada con Power Ground.
2. Seleccione la dirección de flujo de corriente correcta.
