Descripción de la producción

Los sensores de voltaje de CC de la serie BM son el módulo de medición que convierte el voltaje de CC medido en una corriente de CC proporcional o una señal de voltaje de CC de acuerdo con la teoría del aislamiento óptico. El lado de entrada está altamente aislado del lado de salida.

Alta precisión, linealidad e integración, tamaño pequeño, estructura simple, estabilidad a largo plazo y adaptabilidad a diversas condiciones de trabajo. Se utilizan ampliamente para el control de sistemas y la detección de equipos eléctricos en los sectores de energía, petróleo, minas, productos químicos, ferrocarriles, comunicaciones y automatización de edificios.

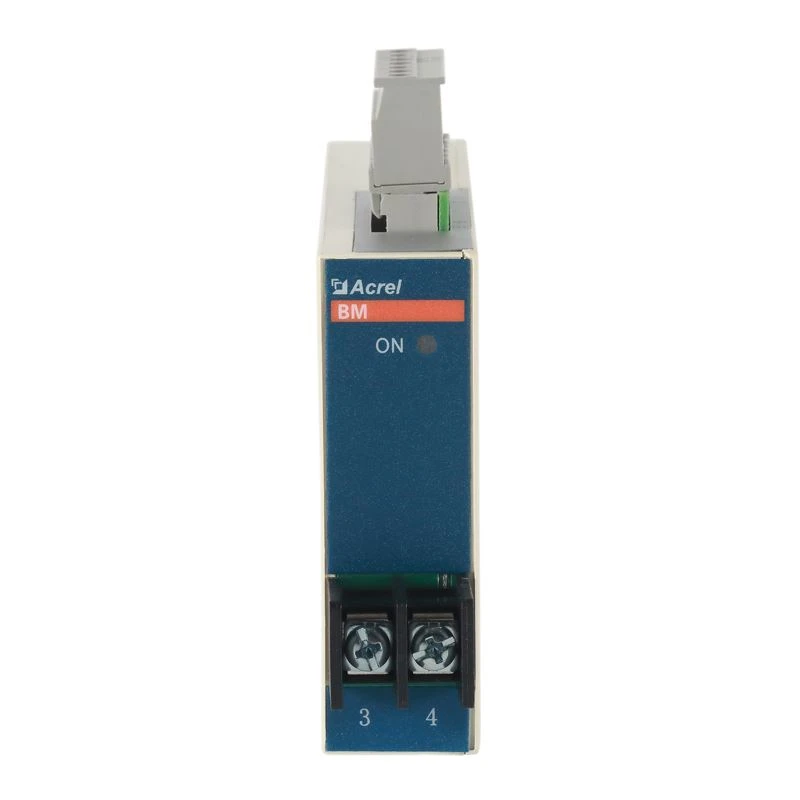

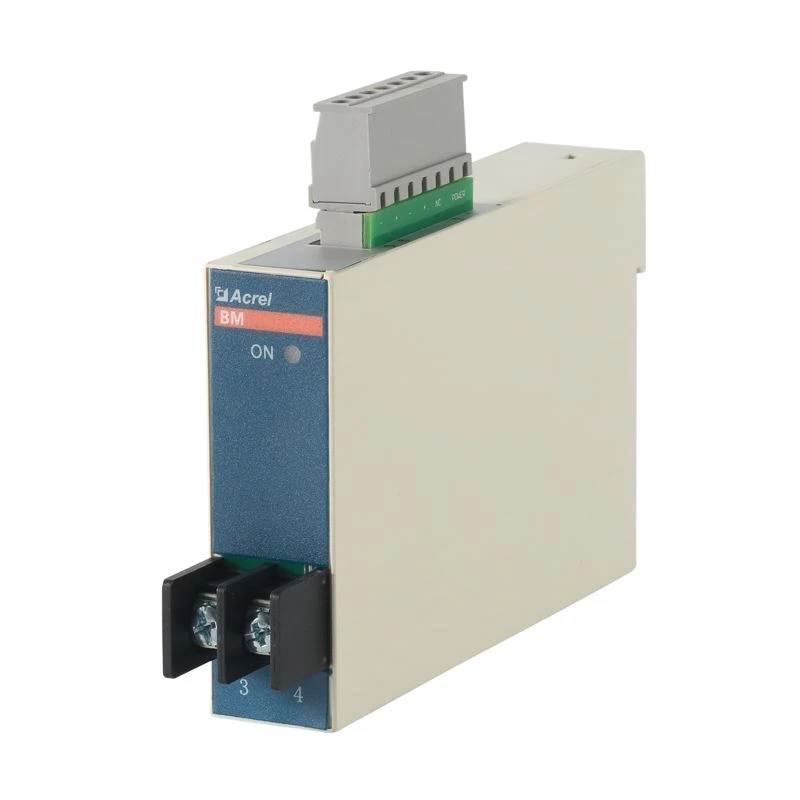

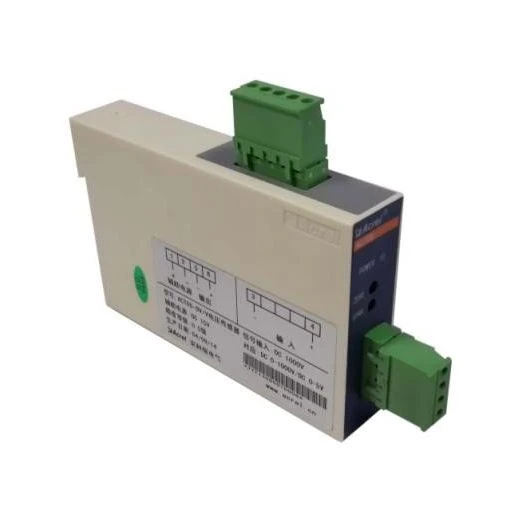

Apariencia

Parámetros

Parámetros técnicos		Índice
Aporte		Voltaje nominal DC300~1500V
		Rango de tensión de medición 120% * Vpn
Producción	Valor nominal	Voltaje: CC 0-5 V, CC 0-10 V; corriente: CC 4-20 mA, CC 0-20 mA
	Protección de sobrecarga	máx. salida≤ 150% de escala completa
	Resistencia de carga	& gt; 5000 Ω (salida de voltaje)/< 450="" ω="" (salida="" de="">
Power supply		12 V CC/15 V CC/24 V CC/48 V CC (opcional)
Grado de precisión		0.5
Tensión soportada		La frecuencia de alimentación resiste el voltaje 3500VAC entre entrada/ salida y fuente de alimentacion
error de linealidad		0.2%
Tensión compensada / Corriente compensada (Ta =+25℃)		50mV (corresponde a la salida de voltaje)/80uA (corresponde a la salida de corriente)
Tiempo de respuesta		≤ 30mS
Resistencia de aislamiento		＞20MΩ@DC500V
Metodo de instalacion		Con raíl guía TS35
Condiciones ambientales	Temperatura	Temperatura de funcionamiento:-10 ℃-+55 ℃; temperatura de almacenamiento: -40℃-+85℃
	Humedad	≤93%RH, sin rocío, sin gas agresivo
	Altitud	≤2500m
