Descripción de la producción
El sensor de corriente de fuga de CC es un módulo de medición que convierte la corriente continua medida en la señal proporcional de corriente continua o voltaje de acuerdo con la teoría de la compuerta de flujo y el lado de entrada está altamente aislado del lado de salida. Las salidas típicas incluyen señales de 4-20mA, DC0-5V y DC0-10V. Estas señales estándar pueden ser adquiridas por varios dispositivos como tarjetas PLC, RTU y DAS y utilizadas para diferentes aplicaciones de monitoreo de corriente. transformadores de corriente de fugaS rodean la salida + y – del circuito de CC.
Detecta señales de salida de sensores en ramas de circuitos. Si el aislamiento en las ramas del circuito es normal, la corriente que pasa por el sensor debe ser igual en la dirección opuesta. La señal de salida es cero. Si una rama del circuito está conectada a tierra, la corriente diferencial pasa por el transformador de corriente de fuga y la salida del sensor no es cero. Por lo tanto, es posible identificar la rama conectada a tierra en el sistema de CC mediante la detección de señales de salida de las ramas del circuito. La teoría garantiza una identificación precisa de la línea y evita la influencia de la capacitancia distribuida.

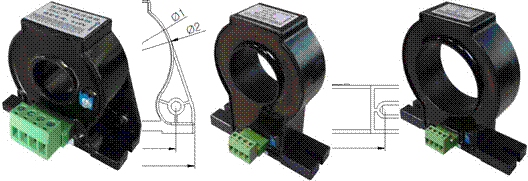

Apariencia

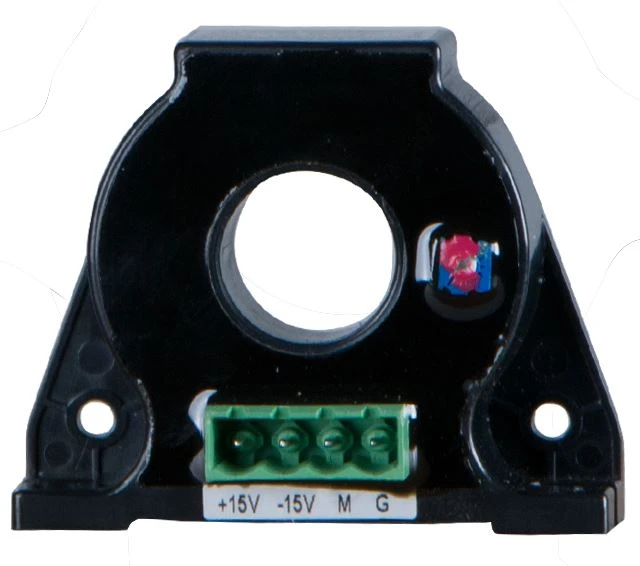

AHLC-LTA

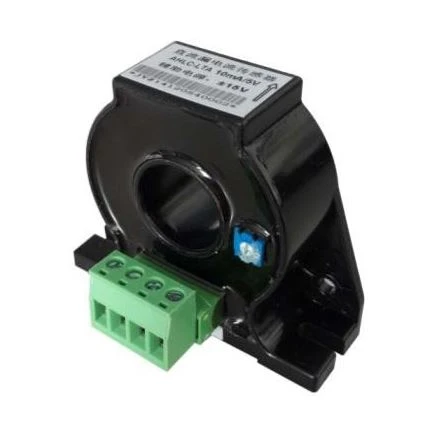

AHLC-EA

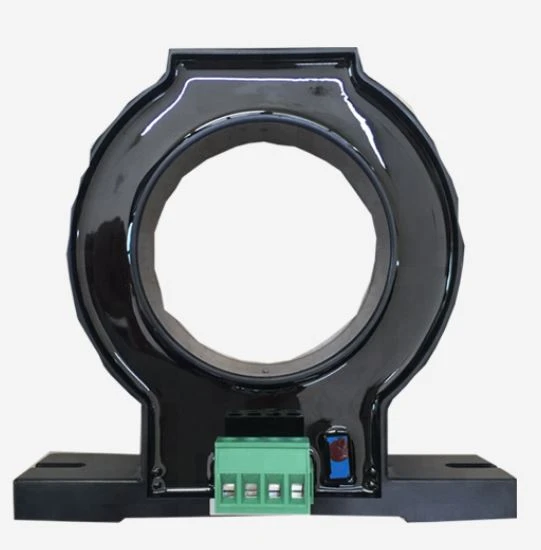

AHLC-EB
Parámetros
Especificación | Corriente nominal | Fuente de alimentación | Salida nominal | Medición de la apertura (mm) | Grado de precisión |
AHLC-LTA | DC 10mA ~ 2A | ±15V | 5V | φ 20 | 1 |
AHLC-EA | DC 10mA ~ 2A | ±15V | 5V | φ 40 | 1 |
AHLC-EB | DC 10mA ~ 2A | ±15V | 5V | φ 60 | 1 |
Dimensión (unidad: mm)
| ||
| Figura 1 | Figura 2 | Figura 3 |
Especificación de tamaño | Tamaño del contorno (mm) | A través de | Montura | Figura | ||||
W | H | D | Φ 2 | Φ 1 | M | N | ||
AHLC-LTA | 68 | 57 | 20 | 50 | 20 | 52 | 52 | Figura 1 |
AHLC-EA | 100 | 108 | 30 | 75 | 40 | 78 | / | Figura 2 |
AHLC-EB | 120 | 112 | 30 | 94 | 60 | 98 | / | Figura 3 |
