Descripción

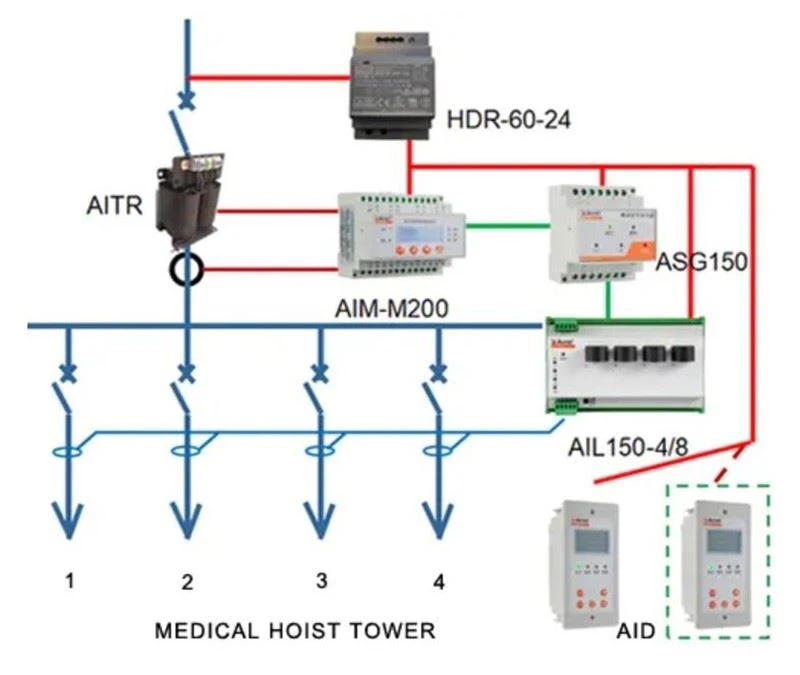

El transformador de aislamiento de la serie AITR se utiliza especialmente en sistemas de TI médicos. El núcleo del transformador está hecho de lámina de acero al silicio, la pérdida es pequeña. Se adopta un tratamiento de doble aislamiento entre los devanados y se diseña una pantalla estática para reducir la interferencia electromagnética entre los dos devanados.

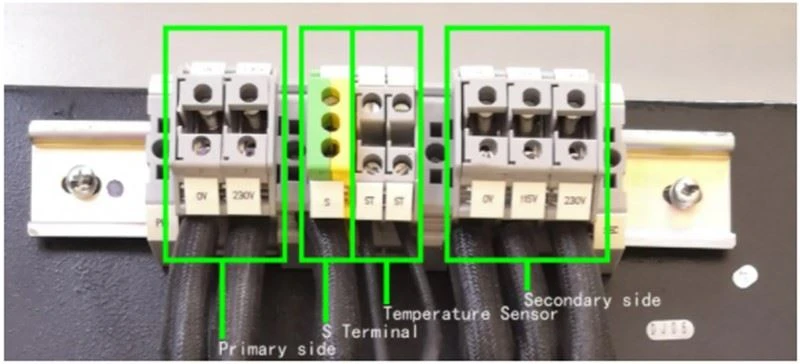

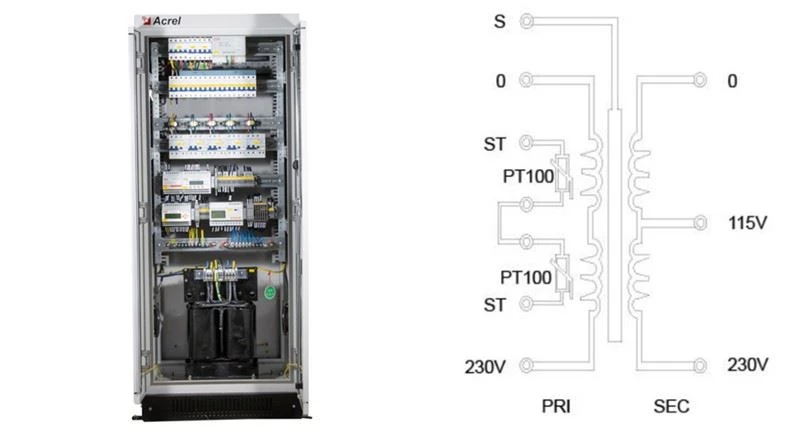

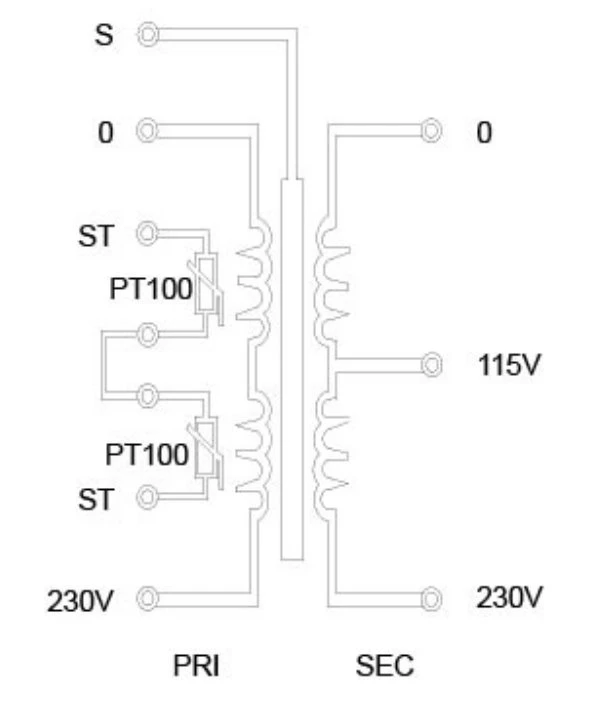

El sensor de temperatura PT100 está instalado en el devanado, que se puede usar para monitorear la temperatura del devanado. El transformador se trata mediante impregnación al vacío, lo que aumenta la resistencia mecánica y tiene un efecto anticorrosión. Además, el producto también utiliza un diseño de bajo aumento de temperatura y bajo nivel de ruido, por lo que tiene un buen rendimiento de aumento de temperatura y bajo nivel de ruido.

Parámetro

Capacidad nominal	3,15kVA/5kVA/6,3kVA/8kVA/10kVa
Frecuencia	50/60Hz
Voltaje nominal de entrada	230V
Voltaje de salida nominal	230V/115V
(IE) Corriente de irrupción	<>
Corriente de fuga	<>
(UO) Voltaje de salida sin carga	<>
(IO) Corriente de salida sin carga	<3%>
Voltaje de cortocircuito	<3%>
Eficiencia	>96 por ciento
Temperatura ambiente máxima	<>
Aumento de temperatura sin carga	<>
Aumento de temperatura a plena carga	<>
Tensión soportada	4200 V/mín.
Clase de aislamiento	H
Nivel de ruido	<>

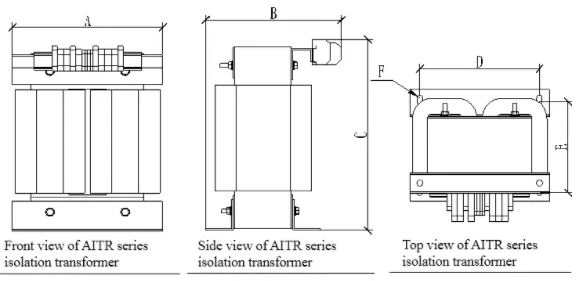

Dimensión

Escribe	Capacidad (VA)	A (mm)	B(mm)	C(mm)	diámetro (mm)	mi(mm)	F(mm)	Peso total (kg)
AITR10000	10000	280	275	427	240	190	φ11	92
AITR8000	8000	280	265	427	240	190	φ11	90
AITR6300	6300	280	255	427	240	175	φ11	75
AITR5000	5000	280	255	427	240	175	φ11	73
AITR3150	3150	280	225	427	240	175	φ11	53
