Descripción

La serie ASJ de relé de acción de corriente posterior, ruptura de circuito de bajo voltaje o contratista de bajo voltaje se puede hacer para un dispositivo de producción de corriente posterior combinado, que se aplica principalmente para el circuito de distribución del sistema TT y TN con corriente alterna 50Hz, la tensión nominal de 400 V o menos.

La serie ASJ de relé de acción de postcorriente se aplica en la protección de falla a tierra para el circuito eléctrico, a fin de evitar daños en el equipo y accidentes de incendio del equipo eléctrico causados por la corriente de falla a tierra, además, también puede proporcionar indirecta protección de contacto contra el riesgo de descarga eléctrica.

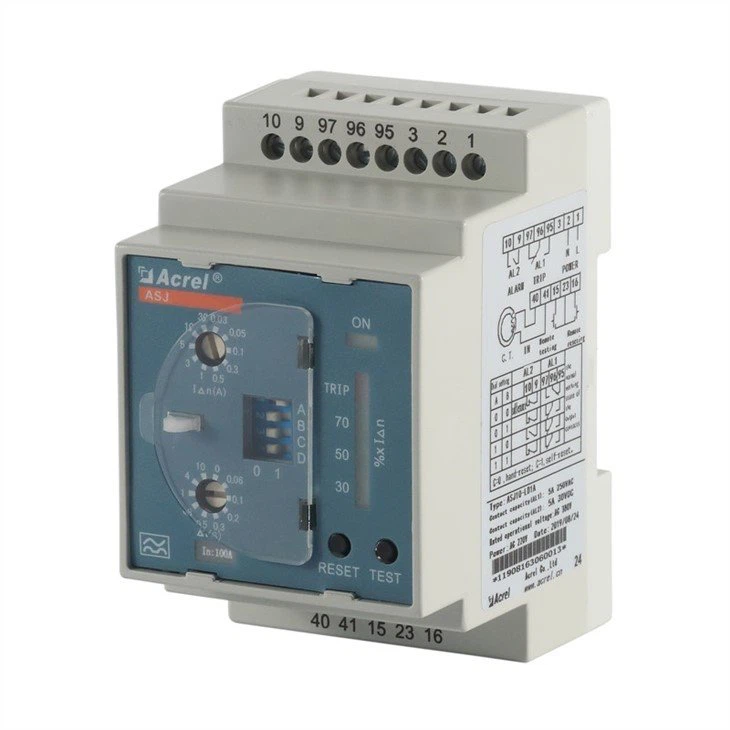

Apariencia

Parámetro

Parámetro técnico		Indicador
		tipo de CA	Un tipo
Aporte	Corriente nominal de acción residual	0.03,0.1,0.3,0.5(A)	0.03,0.05,0.1,0.3,0.5,1,3,5,10, 30(A) nota 3
	Limitación del tiempo de no conducción △t	0.1,0.5(s)	0,0.06,0.1,0.2,0.3,0.5,0.8,1,4, 10(s) nota 4
	Residual nominal corriente de no acción I△no	50 por ciento yo△n	50 por ciento yo△n
	características de presentación	corriente alterna sinusoidal simple	corriente alterna sinusoidal simple y corriente continua pulsante
	frecuencia	50Hz±5Hz	50Hz±5Hz
Error de acción		-20 por ciento ~ -10 por ciento I△n	-20 por ciento ~ -10 por ciento I△n
Producción	modo de salida	uno es el cierre normal y el otro es para el transformación	uno es el cierre o apertura normal, y el otro es para la transformación
	capacidad de contacto	5A 250VAC 5A 30 VCC	AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC
	modo de reinicio	el in situ y el de larga distancia una,	el in situ, el de larga distancia y el automático
Fuente de alimentación	rango de voltaje	AC110V,AC220V（permitido error±10 por ciento)		110 VCA, 220 VCA, CC85-270V (error permitido ± 10 por ciento)
	disipación de potencia	Menor o igual a 5W
Voltaje soportado de frecuencia industrial		El valor efectivo de la corriente alterna entre la fuente de alimentación, entrada y salida: 2kV/1min
Bajo el funcionamiento normal	la temperatura	temperatura de funcionamiento: -20 grados ~ más 55 grados temperatura de almacenamiento: -30 grados ~ más 70 grados
	humedad	Menos o igual al 95 por ciento de HR, con condensación de humedad y lugar de gas corrosivo
	altura sobre el nivel del mar	Menor o igual a 2000m
	clase de contaminacion	Tercer grado
	categoría de instalación	Tipo Ⅲ

Función

Escribe

Función básica

Modo de instalación

Foto

ASJ10-LD1C

1. Medición de corriente residual tipo CA;

2. Mensaje de alarma de la línea de cruce actual;

3. Se puede medir la corriente operativa residual nominal;

4. Se puede establecer un límite de tiempo sin conducir;

5. Dos conjuntos de salida de relé;

6. Con funciones locales y remotas de "prueba" y "restablecimiento".

Guía de carril (TS35mm)

ASJ10-LD1A

1. Medición de corriente residual tipo A;

2. Pantalla de columna de luz de porcentaje actual;

3. Se puede medir la corriente operativa residual nominal;

4. Se puede establecer un límite de tiempo sin conducir;

5. Dos conjuntos de salida de relé (configurable) nota 1;

6. Con funciones locales y remotas de "prueba" y "restablecimiento".

Nota 1: La función de configuración del relé significa que puede configurar la inicialización y el estado de salida del relé usted mismo a través del código de marcación en el panel; la guía de configuración específica se puede encontrar en el manual.
