Descripción

Medidor solar trifásico de CA DTSD1352

ADL3000-E es un medidor inteligente diseñado para sistemas de suministro de energía, industriales y mineros.ADL3000-E es un medidor de energía eléctrica que se utiliza para calcular el consumo eléctrico y gestionar la demanda eléctrica de empresas y servicios públicos. Presenta una alta precisión, un tamaño pequeño y una instalación sencilla. Integra la medición de todos los parámetros eléctricos con una gestión y medición de electricidad integral, proporciona varios datos de los 12 meses anteriores, verifica el contenido armónico 31 y el contenido armónico total, realiza la comunicación remota y el control remoto con entrada de conmutación y salida de relé, y cuenta con la salida de alarma. Está equipado con un puerto de comunicación RS485 y adaptado a MODBUS-RTU. ADL3000-E se puede utilizar en todo tipo de sistemas de control, sistemas SCADA y sistemas de gestión de energía. Todos los medidores cumplen con los requisitos técnicos relacionados con los medidores de energía eléctrica en las normas IEC62053-21 e IEC62053-22.

Pantalla LCD

Equipos de procesamiento y prueba eficientes y precisos.

Varias funciones opcionales

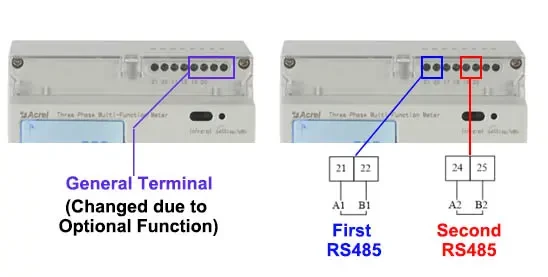

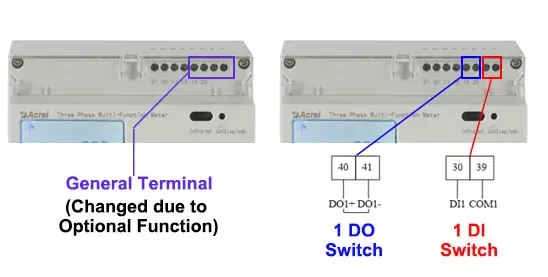

2 canales RS485, 1 entrada digital/1 salida digital, etc.

Energía solar Exportación cero

Inversor solar Medidor de energía antirreflujo

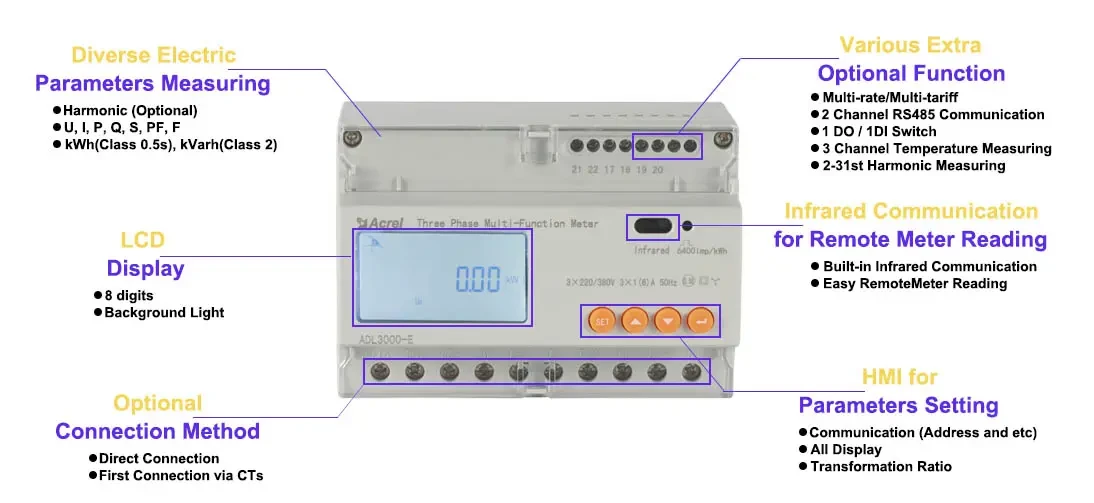

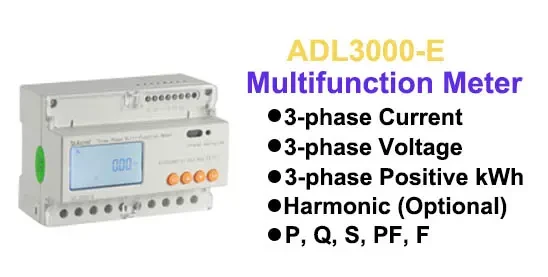

DTSD1352 Function introduction

Nuestras soluciones

Parámetro

Número de modelo	DTSD1352

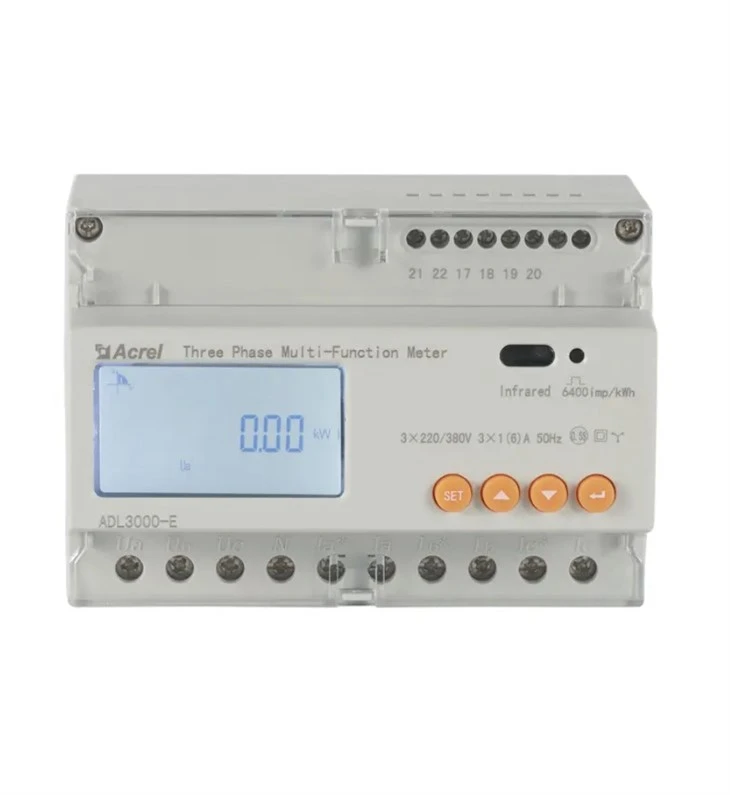

	Medidor solar trifásico de carril DIN
Voltaje	Tensión de referencia	3×100V, 3×380V,3×57.7/100V, 3×220/380V
	Consumo	<10VA(Single phase)
	Impedancia	>2MΩ
	Clase de precisión	Error ±0.2%

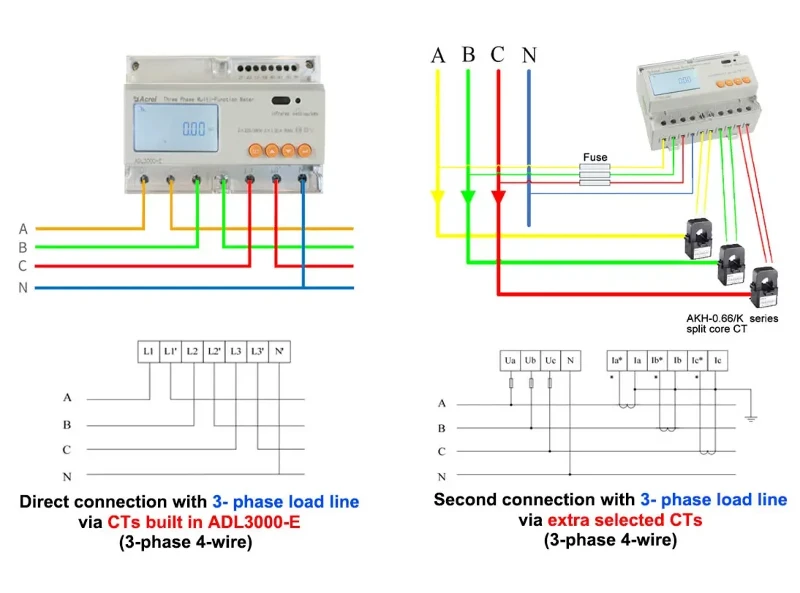

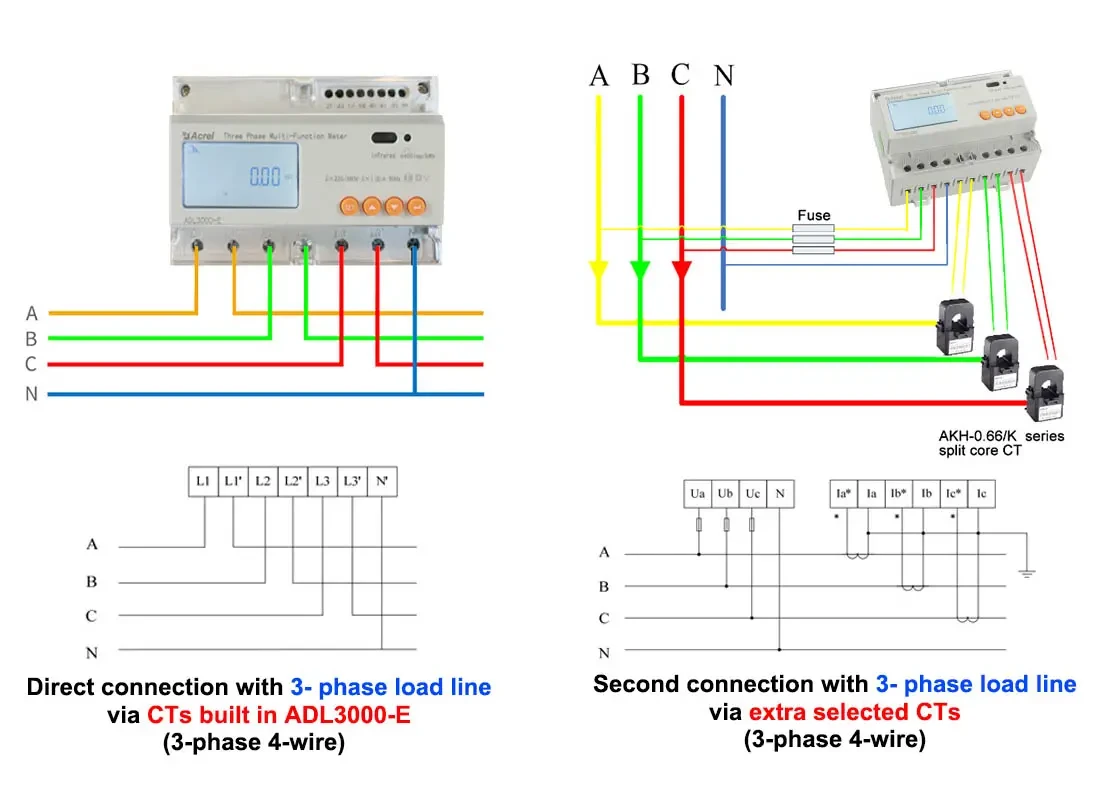

Actual	Corriente de entrada	3×1(6)A (segunda conexión con línea de carga de fase 3- a través de TC adicionales seleccionados) 3×10(80)A (conexión directa con línea de carga trifásica a través de TC integrados ADL3000-E)
	Consumo	<1VA(Single phase rated current)
	Clase de precisión	Error ±0.2%
Resolución de la medición	Voltaje: {{0}}.01 V, Corriente: 0.01 A, Potencia: 0.01 kW, Energía: 0.01 kWh
Fuerza		Potencia activa, reactiva, aparente, error ±0.5℅
Frecuencia		{{0}}Hz, Error ±0,2%
Temperatura		-40 grado -99 grado
Energía		Energía activa (clase de precisión: 0.5, 1), energía reactiva (clase de precisión 2)
Reloj		Menor o igual a 0,5 s/d
Salida de pulso de energía		1 salida de optoacoplador activo, 1 salida de optoacoplador reactivo
Salida de conmutación		1 salida de conmutación
Entrada de conmutación		1 entrada de optoacoplador
Ancho de pulso		80 ± 20 ms
Constante de pulso		6400imp/kWh, 400imp/kWh (corresponde a la corriente básica)
Interfaz y comunicación		RS485: Modbus RTU
Rango de dirección de comunicación		Modbus RTU: 1 ~ 247;
Tasa de baudios		1200 bps ~ 19200 bps
Temperatura relativa		-25 grado ~+55 grado
Humedad relativa		Menor o igual a 95℅ (sin condensación)
