Descripción

El medidor de energía de CC inteligente de la serie PZ está diseñado para aplicaciones como paneles de CC, energía solar, estaciones base de telecomunicaciones y puertos de carga. Esta serie de instrumentos puede medir voltaje, corriente, potencia, potencia directa e inversa en el sistema de CC. Puede usarse para visualización local y conectarse con equipos de control industrial, computadoras, desde un sistema de medición y control.

El medidor de energía CC inteligente de la serie PZ también tiene una variedad de funciones de excusa externa para que el usuario elija: interfaz de comunicación RS485, protocolo Modbus-RTU, salida de alarma de relé, entrada/salida digital. De acuerdo con diferentes requisitos, a través de las teclas del panel de instrumentos, puede configurar la relación, los parámetros de comunicación

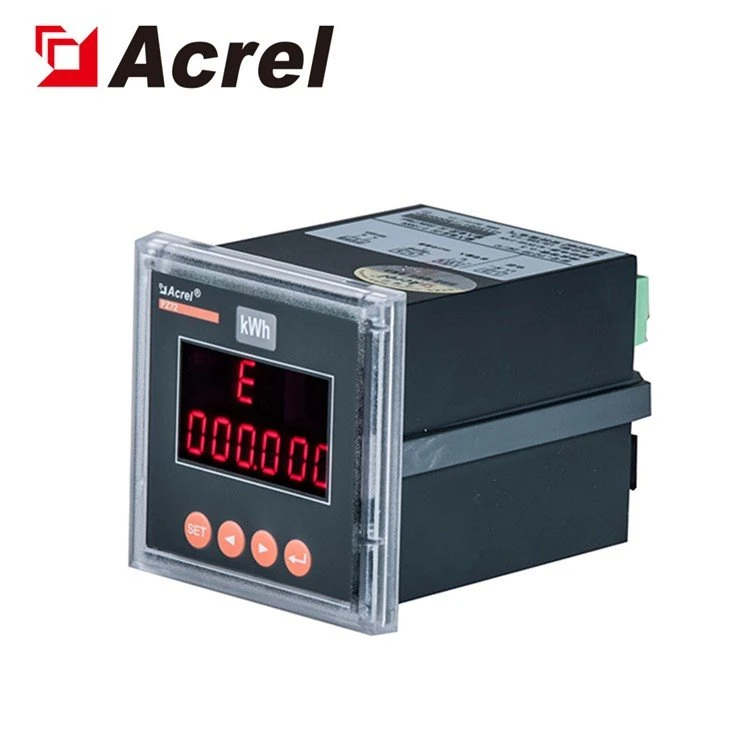

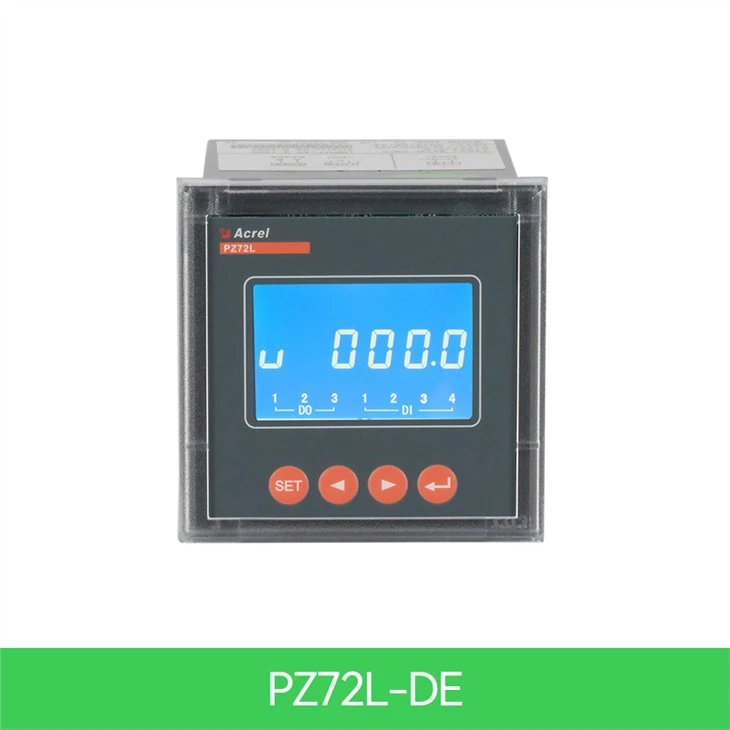

Apariencia

El producto cumple con los requisitos técnicos relevantes de la especificación de medidor de potencia CC estándar Q/GDW1825-2013, GB/T29318-2012 Medición de energía eléctrica sin carga de vehículos para vehículos eléctricos, Q/GDW364-2009 Especificación de contadores de energía monofásicos.

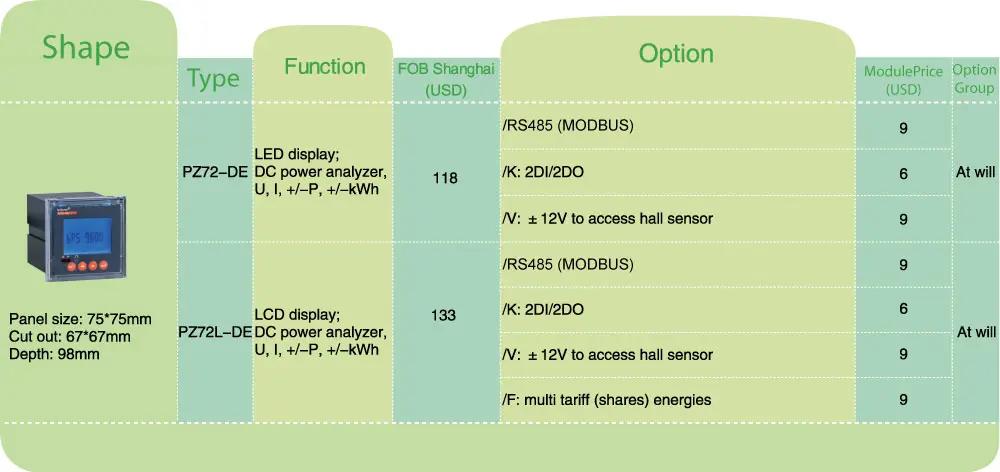

Parámetros

Parámetros	Valor
Aporte	Voltaje CC	Rango de entrada	0-100V,0-500V,0-1000V
		Resistencia de entrada	Mayor o igual a 6kΩ/V
	corriente continua	Rango de entrada	0-2500A (sensor de derivación o Hall)
		Derivación	Salida 75mV
		Sala	Salida 0-20mA, 0-5V
		Consumo	Menor o igual a 1mW
	Sobrecarga	.2 veces el índice (continuo); 10 veces el índice durante 1 segundo
Clase de precisión	0.5 clase
pulso	Voltaje y corriente: 750 V, 300 A, constante de pulso predeterminada: 100 imp/kWh
	Voltaje y corriente: 1000 V, 300 A, constante de pulso predeterminada: 100 imp/kWh
	Voltaje y corriente: 1000 V, 200 A, constante de pulso predeterminada: 100 imp/kWh

Función	Medición de parámetros eléctricos	U, I, P
	Medida de kWh	kWh activos (positivos y negativos) kWh activos (positivos y negativos)
	Tarifa Múltiple	Dos conjuntos de horarios, un año se puede dividir en 4 zonas horarias, cada conjunto de horarios se puede configurar en 12 franjas horarias diarias, 4 tarifas (F1, F2, F3, F4 son picos y valles planos), el intervalo mínimo del El período de tiempo es de 15 minutos, y el período de tiempo se puede establecer en el punto cero. (Solo para medidores de cristal líquido LCD)
	Registro de datos históricos	Puede contar la energía eléctrica histórica en los últimos 12 meses (energía eléctrica a varias tarifas). (Solo tiene medidor LCD)
	Cambiar la función de entrada y salida	PZ72 tiene dos salidas de interruptor y dos entradas de interruptor. PZ96 tiene dos salidas de interruptor y cuatro entradas de interruptor. La salida del interruptor es una salida de relé, que puede realizar "control remoto" y salida de alarma. La entrada del interruptor no solo puede recopilar y mostrar información de estado del interruptor local, sino que también se puede realizar la función de transmisión remota a través del RS485 del instrumento, es decir, la función de "señal remota".
	Monitor	LCD o LED
	Comunicación	Interfaz de comunicación: RS485, Protocolo de comunicación: protocolo MODBUS-RTU o DL/T645-2007 Tasa de baudios 1200, 2400, 4800, 9600, 19200, 38400 opcional, el infrarrojo está fijado en 1200bps.
Cambiar	DI	Entrada de contacto seco, fuente de alimentación integrada del instrumento, aislamiento fotoeléctrico
Cambiar	HACER	2 salidas de relé, contactos normalmente abiertos, capacidad 2A/30VDC o 2A/250VAC
Fuente de alimentación	Rango de voltaje	85-265VCA, 50/60 Hz;20-60VCC;100-350VCC
Fuente de alimentación	Consumo	Menor o igual a 2W
Resistencia de aislamiento	Mayor o igual a 100MΩ
Tensión soportada de frecuencia industrial	3 kV/1 min (RMS)
Ambiente	La temperatura	Trabajo:-25 grado - más 65 grados ;almacenamiento:-40 grado - más 80 grados
	Humedad	Inferior o igual al 93 % de HR Sin condensación
	Altitud	Menor o igual a 2500m

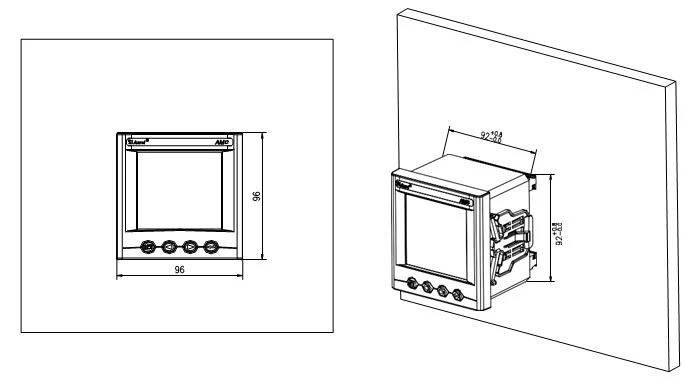

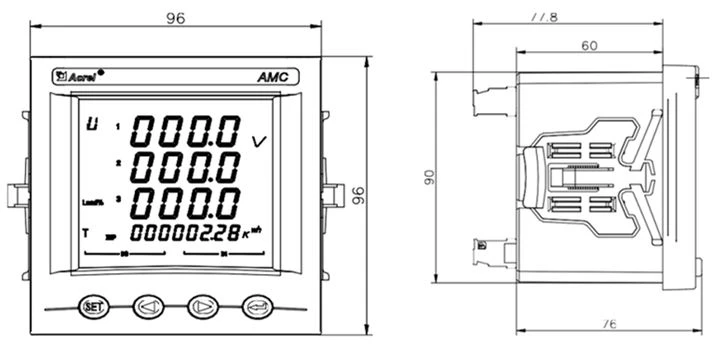

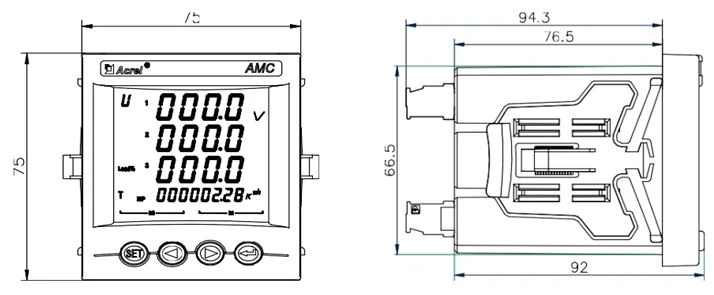

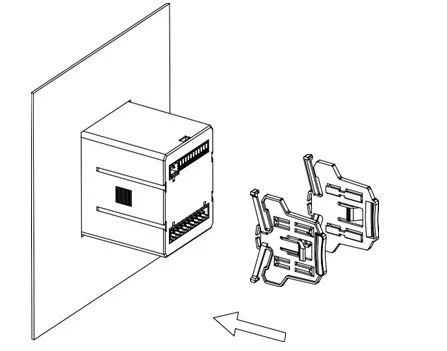

Dimensiones

Esquema	tamaño de la placa frontal		tamaño de la carcasa			tamaño de corte
Esquema	ancho	altura	ancho	altura	profundidad	ancho	altura
72 cuadrados	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2
96 cuadrado	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2
