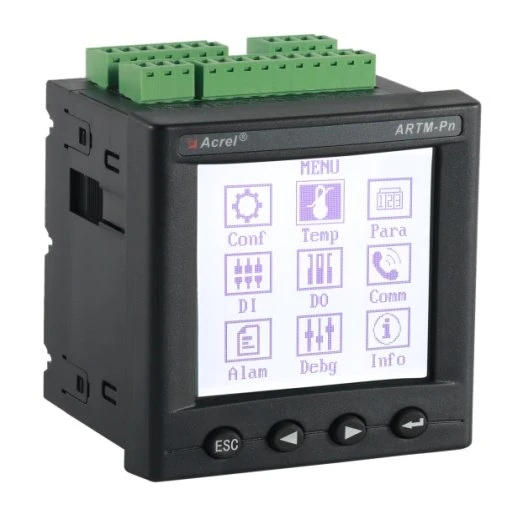

Monitor de temperatura multicanal

El equipo inalámbrico de medición de temperatura ARTM-Pn se ha desarrollado de conformidad con la Especificación para equipos inalámbricos de medición de temperatura, NB/T 42086-2016. Es adecuado para aparamenta interior de 3-35kV, incluida aparamenta integrada, aparamenta de carro de mano, aparamenta fija y aparamenta de red en bucle.

También es adecuado para aparamenta de bajo voltaje 0.4kV, como aparamenta fija y aparamenta de cajón. Los sensores de temperatura inalámbricos se pueden instalar en cualquier punto de calefacción en el dispositivo de conmutación, el dispositivo utiliza la tecnología de transmisión de datos inalámbricos para la transmisión en tiempo real de los datos de temperatura monitoreados y muestra dichos datos en ARTM-Pn localmente. Además, se puede conectar en red a través del puerto RS485 para monitoreo inteligente remoto.

Elementos		Características
Sensor		ATE100, ATE200, ATE300B, ATE300, ATE400
Entrada nominal	Modo de cableado	3P3L o 3P4L
	Voltaje	100V
	Actual	5A
	Frecuencia	50Hz
Valoración de la precisión	Voltaje de corriente	0.5 clase
	Poder activo	0.5 clase
	Poder reactivo	0.5 clase
	Energía	0.5 clase
Fuente de alimentación		CA85~265V, CC100~300V
El consumo de energía		8W
Comunicación	Protocolo	Modbus-RTU
	Tasa de baudios (bps)	2400,4800,9600,19200
Ambiente	La temperatura	-10 grado ~55 grado
	Humedad	Menor o igual al 95 por ciento
	Presión atmosférica	86kPa~106kPa
MTBF		Mayor o igual a 50000 h

	Sensor de temperatura inalámbrico ATE400 Medición de temperatura inalámbrica; Mide 240 puntos; 1 comunicación serie RS485, Modbus-RTU; 2 relés de alarma; Adaptador de fuente de alimentación con AC/DC 220V, AC/DC110V Instalación de riel DIN
ASensor de temperatura inalámbrico TE200 Medición de temperatura inalámbrica; Mide 60 puntos; 1 comunicación serie RS485, Modbus-RTU; La fuente de alimentación se adapta con DC24V.

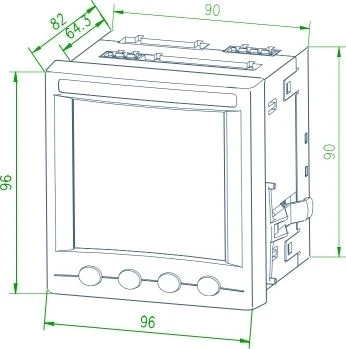

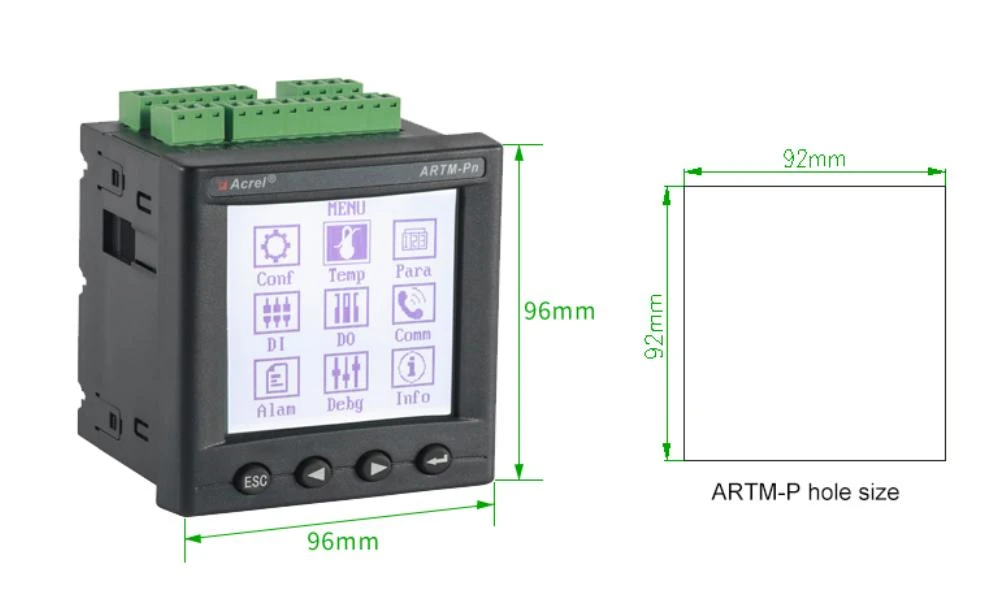

96*96*39 mm (largo x ancho x alto)

4-entrada digital 2-vía salida de relé Fuente de alimentación de trabajo

Medición inalámbrica de temperatura Comunicación RS485 Solución típica

1)

2)

3)

El dispositivo de medición de temperatura en línea de contacto eléctrico de la serie ARTM se compone de un sensor de medición de temperatura inalámbrico y un terminal de visualización/recepción. Todos los datos de temperatura se pueden cargar en el sistema de medición de temperatura inalámbrico para realizar el monitoreo integral de los contactos eléctricos en el proceso de transformación y distribución.

El gabinete de entrada principal de baja tensión está equipado con 6 puntos; el armario de condensadores está equipado con 3 puntos; el armario de salida está equipado con 3 puntos para cada circuito.
