Descripción del producto
 El transformador de corriente de medición Acrel tiene un rango de medición de corriente primaria de 5-3000A, el nivel de precisión de clase 0.2 o clase 0.5, transforma el alto valor de corriente a 5A o 1 A, dedicado a la medición industrial, y se puede usar junto con un medidor de energía eléctrica de facturación, y la medición es precisa y confiable. |
Nuestro transformador de medición de corriente utilizó un diseño abatible, una apariencia hermosa y un cableado conveniente. El material de cubierta abatible seleccionado de policarbonato transparente puede ver claramente el cableado del cable secundario. El tipo de orificio de combinación circular se puede utilizar como una señal de corriente alterna para pasar a través de los componentes de ajuste del cable y la barra colectora y generalmente se usa en combinación con instrumentos de medición eléctrica.

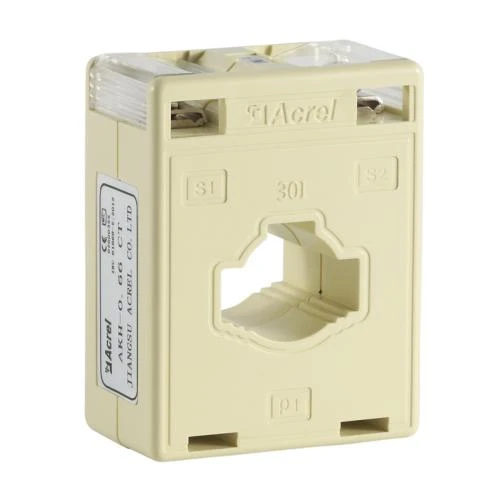

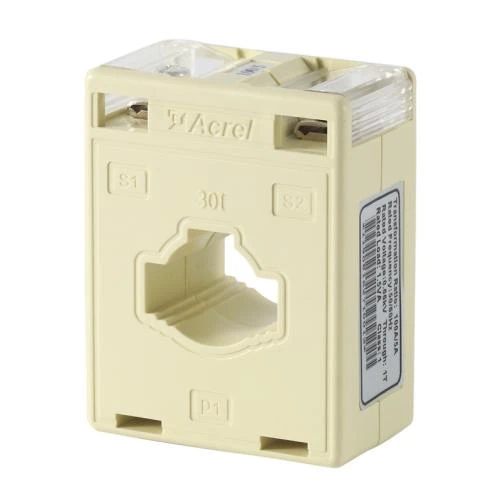

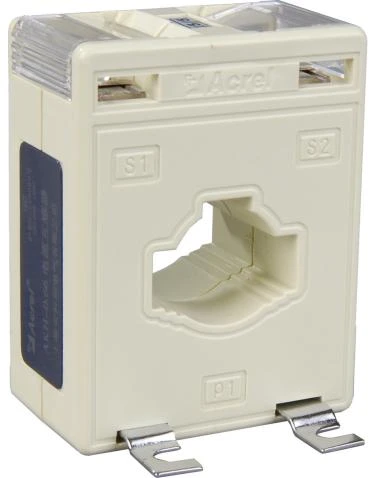

Apariencia
 |  |
Parámetros
Proporción | Clase y carga (VA/Ω) | Vueltas | Tipo de barra colectora (mm)/QTY | Diámetro(mm) | |||
0.2 | 0.5 | 1 | |||||
30I | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 30×10/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40I | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 40×10/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60I | 150/5(1) | 2.5 | 1 | 60×10/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 80×10/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
Dimensiones
Tamaño (mm) Modo | Dimensiones | Tamaño del orificio | Tamaño de la instalación | |||||
W | H | D | un | e | Φ | M | N | |
30 I | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 I | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 I | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 I | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |

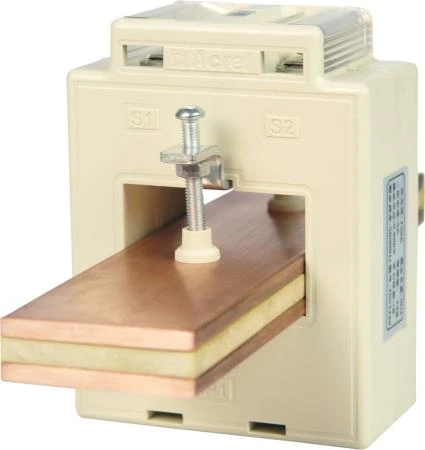

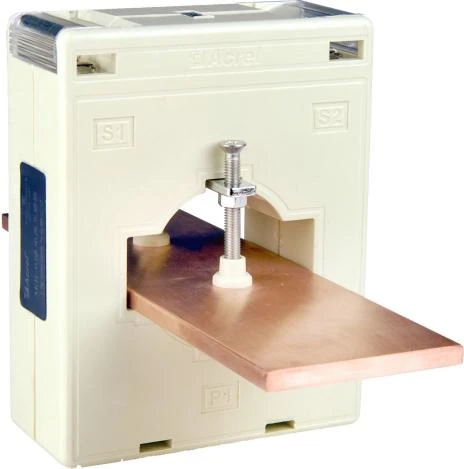

Estos transformadores de corriente con certificación CE permiten que un solo cable, múltiples cables o una sola barra colectora pasen a través de la abertura del CT.
Entorno de uso
● Voltaje de trabajo nominal AC 0.66kV (equivalente a AC0.69kV, GB156-2003)
● Frecuencia nominal 50-60Hz
● Temperatura ambiente -30 ° C ~ 70 ° C
● Altitud ≤3000m
● Voltaje de resistencia de frecuencia de potencia 3000V / 1min 50Hz
● Se utiliza en lugares donde no hay lluvia directa o nieve, sin contaminación grave y vibración severa
 |  |  |

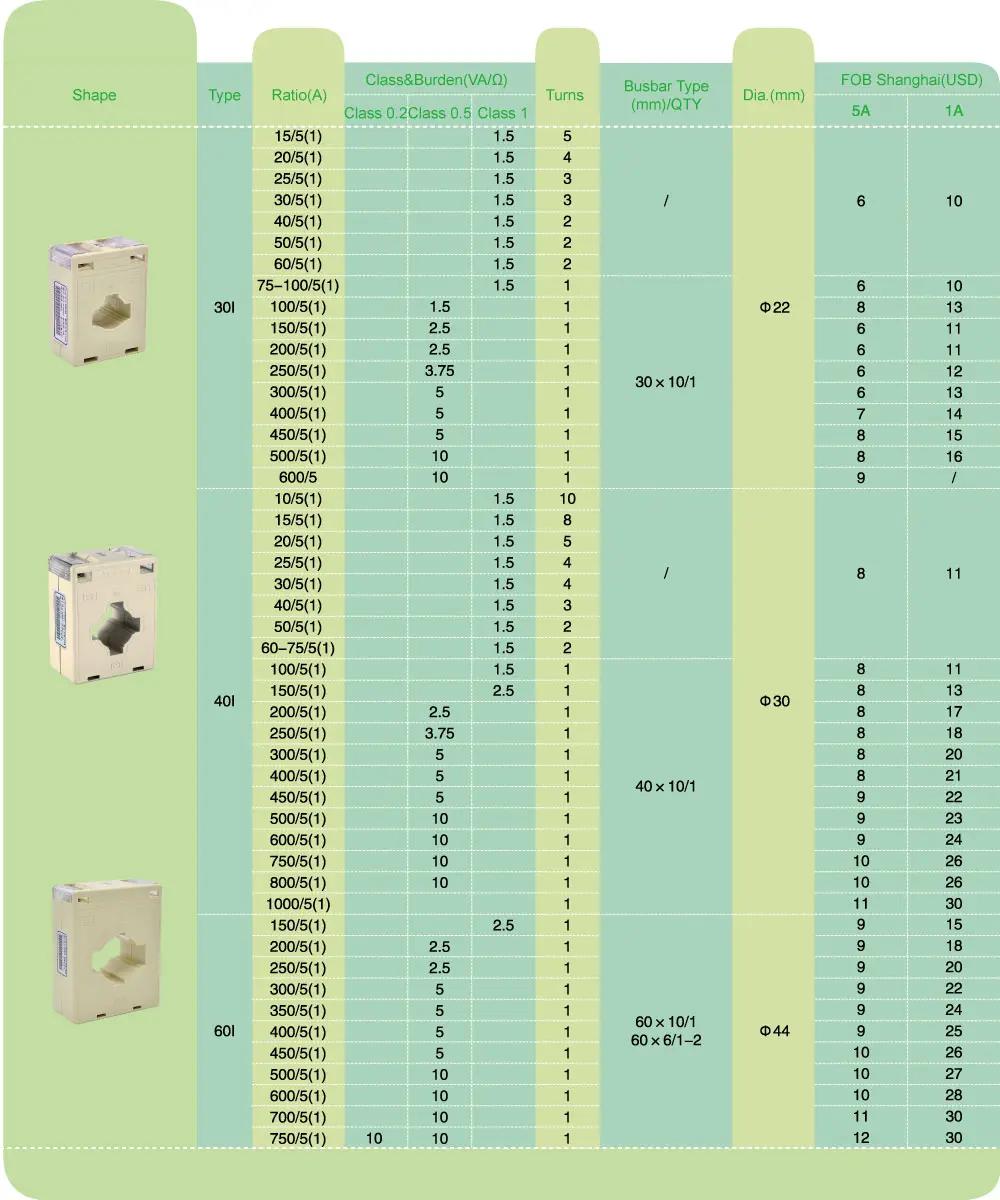

Cita
