● Aplicación
En los últimos años, en respuesta al calentamiento global y al cambio climático causado por las emisiones de gases de efecto invernadero, los principales países se han centrado en promover los vehículos eléctricos para reemplazar a los vehículos de combustible tradicionales. Y la construcción de pilas de carga es muy importante en la promoción de vehículos de nueva energía. Por lo tanto, un gran número de proyectos de pilas de carga han surgido en todo el mundo.
Los medidores de energía de CA, CC monofásicos y trifásicos cumplen con las normas IEC correspondientes y se pueden utilizar en todo tipo de pilas de carga de CA y CC para realizar la medición de energía de carga, y pueden transmitir parámetros eléctricos en tiempo real a través de la comunicación.

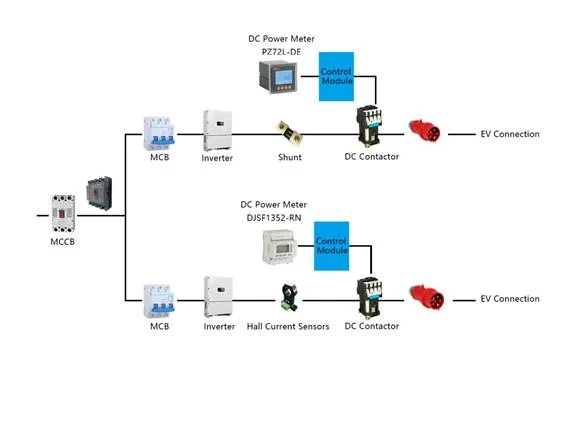

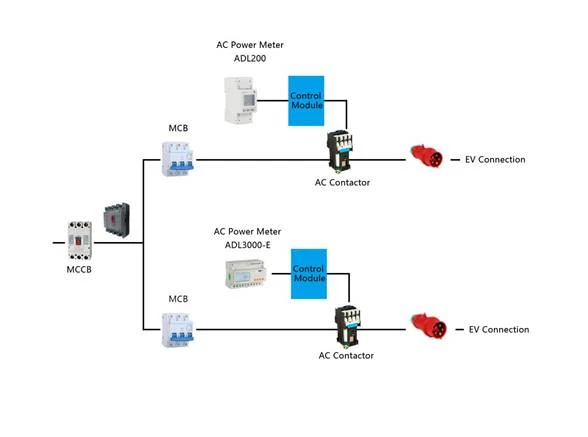

Estructura
Funciones principales
Puede medir y mostrar parámetros eléctricos como voltaje, corriente, potencia, energía y admite la comunicación RS485 y la salida de pulsos de energía eléctrica.
1. Precisión
Precisión energética: Clase 0.5S o Clase 1
2. Configuración opcional
Tarifa múltiple opcional.
3. Certificado
Con certificación CE o IEC.
Selección de productos
Artículo | Forma | Tipo | Función |
Medidor de energía de CA monofásico |
| ADL10-E | Montaje en riel Din; 60A monofásico, entrada de 50/60Hz; medición de parámetros eléctricos como voltaje, corriente, potencia, energía; Comunicación RS485 (protocolo Modbus). |
| ADL100-ET | Montaje en riel Din; 60A monofásico, entrada de 50/60Hz; medición de parámetros eléctricos como voltaje, corriente, potencia, energía; Comunicación RS485 (protocolo Modbus). salida de pulso de energía; tarifa múltiple opcional. | |
| ADL200 | Montaje en riel Din; 80A monofásico, entrada de 50/60Hz; medición de parámetros eléctricos como voltaje, corriente, potencia, energía, etc.; Comunicación RS485 (protocolo Modbus); salida de pulso de energía; tarifa múltiple opcional. | |
Medidor de energía de CA trifásico |
| ADL400 | Montaje en riel Din; 80A trifásico, entrada de 50/60Hz; medición de parámetros eléctricos como voltaje, corriente, potencia, energía; Comunicación RS485 (protocolo Modbus); salida de pulso de energía; tarifa múltiple opcional. |
| ADL3000-E | Montaje en riel Din; 80A trifásico, entrada de 50/60Hz; medición de parámetros eléctricos como voltaje, corriente, potencia, energía; Comunicación RS485 (protocolo Modbus); salida de pulso de energía; tarifa múltiple opcional. | |
Medidor de energía de CC |
| PZ72(L)-DE | Montaje en panel, mida voltaje de CC, corriente, potencia; medir la energía de CC; voltaje de conexión directa 0-1000V; soporte de medición de corriente 75mV salida de derivación, soporte 0-5V, salida 0-20mA de hall; RS485 (protocolo Modbus) |
| DJSF1352 | Montaje en la pared, mida el voltaje de CC, la corriente, la potencia; medir la energía de CC; voltaje de conexión directa 0-1000V; la medición de corriente admite una salida de derivación de 75mV, admite una salida de 0-5V, 0-20mA de hall; RS485 (protocolo Modbus) | |
| DJSF1352-RN | Montaje en riel Din, admite voltaje de CC de dos canales opcional, corriente, medición de potencia; medir la energía de CC; voltaje de conexión directa 0-1000V; soporte de medición de corriente de derivación de salida de 75mV, soporte de sensor Hall 0-5V, salida de 0-20mA; Comunicación RS485 (protocolo Modbus) | |
Desviar |
| AFL-T | Especificación común: 300A / 75mV |
Hall Sensor |
| AHKC | Especificación común: 1000A / 5V |

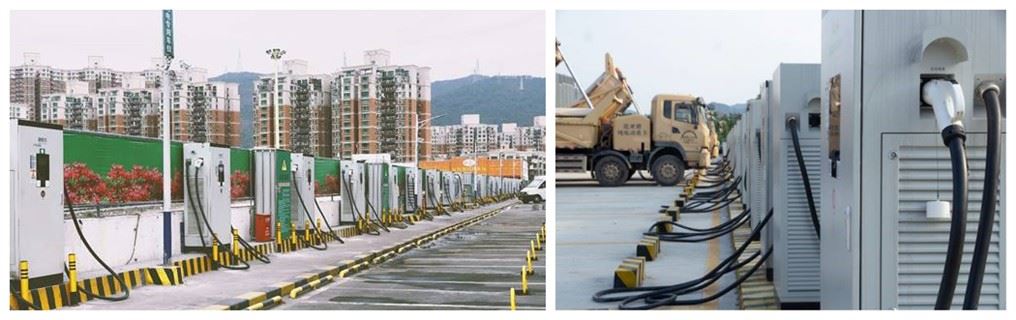

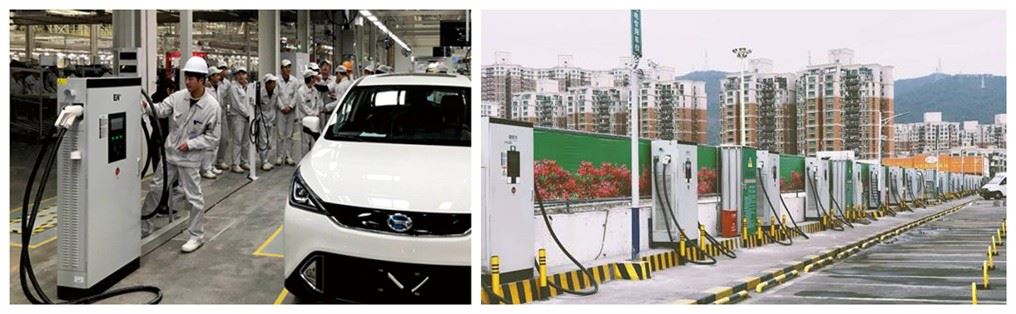

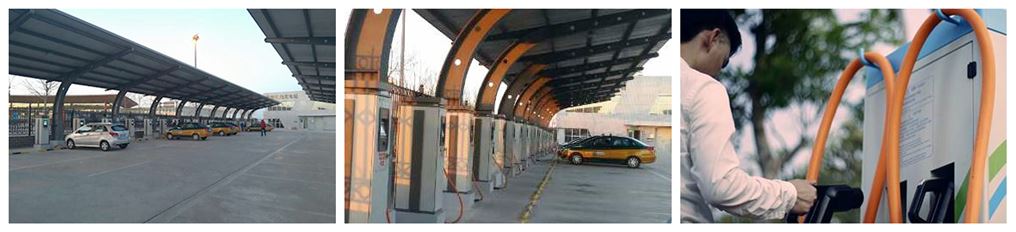

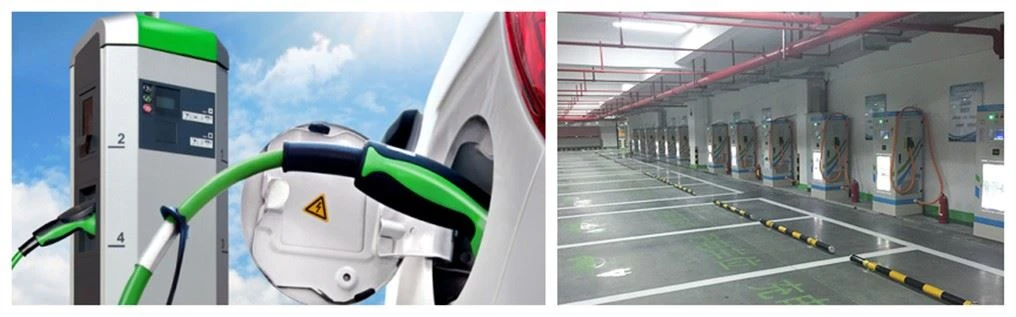

Fotos en el sitio
