Solicitud
El dispositivo de monitoreo de aislamiento del sistema de TI médico y el sistema de localización de fallas son adecuados para quirófanos de hospitales, UCI (CCU) y otros lugares importantes, y pueden proporcionar un lugar seguro para tales soluciones de energía continuas y confiables.
Estructura
Funciones principales

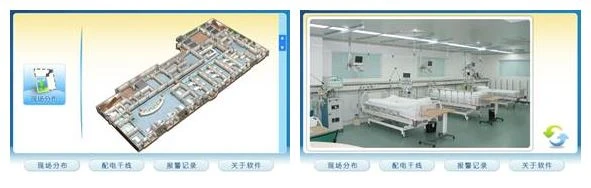

1, diagrama de conexión principal y visualización de distribución de campo
2, adquisición y visualización de datos en tiempo real
3, alarma de falla
4, configuración y consulta de parámetros remotos
5） Pantalla gráfica
Muestra el estado del aislamiento, el estado de la carga y la temperatura del transformador de aislamiento de cada conjunto de sistemas de energía aislados en forma de gráfico.
Selección de producto
1) Transformador de aislamiento médico serie AITR
 | ◆ Transformadores de aislamiento para sistemas informáticos médicos ◆ Tratamiento de doble aislamiento, capa de blindaje electrostático ◆ Sensor de temperatura PT100 ◆ Potencia nominal: 3,15… 10KVA ◆ Marca CE |
Monitor de aislamiento médico inteligente AIM-M10 de 2）
 | ◆ Supervisión de aislamiento para sistemas informáticos médicos ◆ Monitoreo de carga y temperatura del transformador de aislamiento ◆ Monitoreo de desconexión del dispositivo ◆ Indicadores LED: Encendido, Aislamiento, Sobrecarga, Sobretemp. ◆ Una salida de relé de alarma ◆ Botón de prueba ◆ Un RS485 ， MODBUS-RTU |
Monitor de aislamiento médico inteligente AIM-M100 de 3）
 | ◆ Supervisión de aislamiento para sistemas informáticos médicos ◆ Monitoreo de carga y temperatura del transformador de aislamiento ◆ Monitoreo de desconexión del dispositivo ◆ Indicadores LED: Encendido, Aislamiento, Sobrecarga, Sobretemp. ◆ Dos salidas de relé de alarma ◆ Botón de prueba ◆ Un RS485 ， MODBUS-RTU |
Monitor de aislamiento médico inteligente AIM-M200 de 4）
 | ◆ Supervisión de aislamiento para sistemas informáticos médicos ◆ Monitoreo de carga y temperatura del transformador de aislamiento ◆ Monitoreo de desconexión del dispositivo ◆ Indicadores LED: Encendido, Aislamiento, Sobrecarga, Sobretemp. ◆ Dos salidas de relé de alarma ◆ Botón de prueba ◆ Ubicación de la falla de aislamiento ◆ RS485 (MODBUS-RTU) + CAN (protocolo personalizado) |
5） Instrumento de alarma y pantalla AID10
◆ Monitoreo remoto
◆ Indicadores LED: Encendido, Aislamiento, Sobrecarga, Sobretemp.
◆ Botón de silencio
◆ Botón de prueba
◆ Fuente de alimentación: DC24V
◆ RS485, MODBUS-RTU
6） Instrumento de alarma y pantalla AID120
 | ◆ Monitoreo remoto ◆ Indicadores LED: Encendido, Aislamiento, Sobrecarga, Sobretemp. ◆ Botón de silencio ◆ Botón de prueba ◆ Fuente de alimentación: DC24V ◆ RS485, MODBUS-RTU |
7） Instrumento de alarma y pantalla AID150
 | ◆ Monitoreo remoto ◆ Indicadores LED: Encendido, Aislamiento, Sobrecarga, Sobretemp. ◆ Botón de silencio ◆ Botón de prueba ◆ Fuente de alimentación: DC24V ◆ RS485, MODBUS-RTU |
Fuente de alimentación de 8） ACLP10-24 DC
 | ◆ Fuente de alimentación para la serie AID ◆ Entrada CA 220 V, salida CC 24 V ◆ Transformador lineal completamente aislado ◆ Indicador de encendido |
9） Generador de señales ASG150
 | ◆ Generando señal de ubicación de falla ◆ Detección de desconexión L1 y L2 ◆ Indicadores LED: On, Comm, L1, L2, Fault ◆ CAN bus, protocolo personalizado ◆ Fuente de alimentación: DC24V |
10） Localizador de fallas de aislamiento AIL150-4 / -8
| ◆ Ubicación de fallas de aislamiento en sistemas de TI de CA ◆ AIL150-4: 4 canales de medición ◆ AIL150-8: 4 canales de medición ◆ Indicadores LED: On, Comm, L1… L8 ◆ CAN bus, protocolo personalizado ◆ Fuente de alimentación: DC24V |
Solución típica

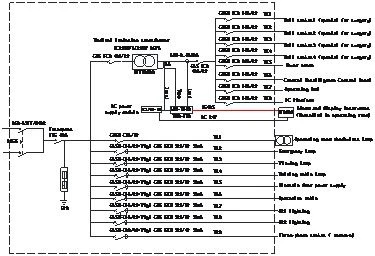

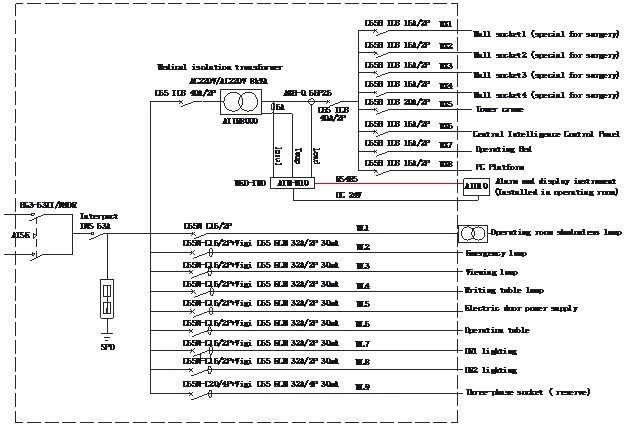

1, juego de cuatro piezas

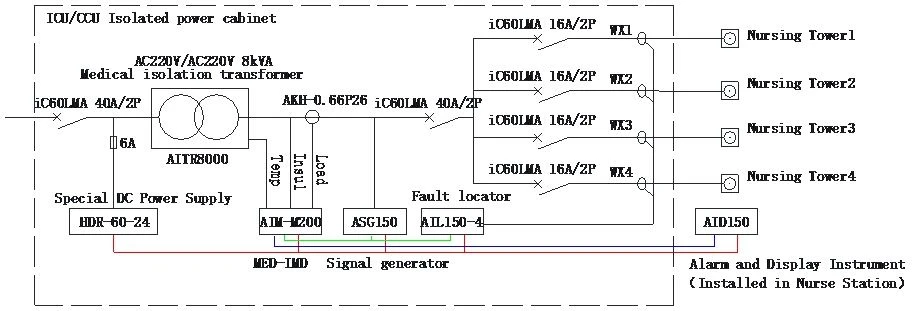

2, juego de cinco piezas
3） Juego de siete piezas

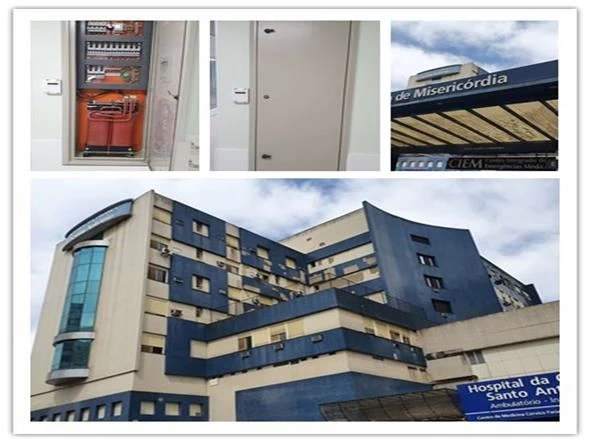

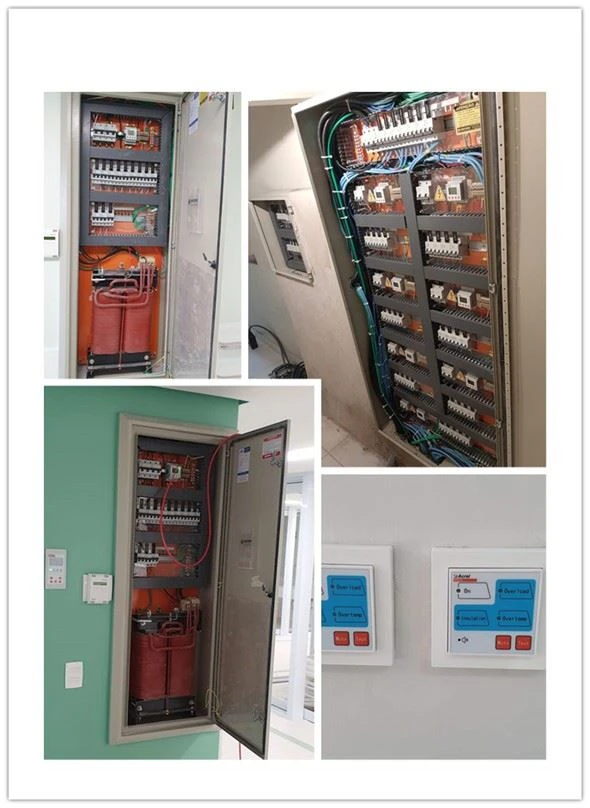

Fotos en el sitio
