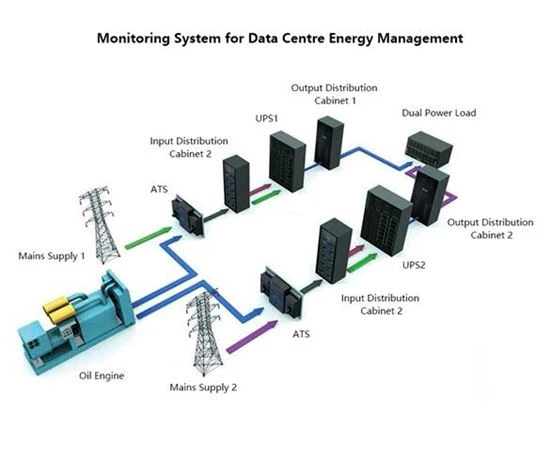

Solicitud
Es necesario monitorear en tiempo real y centralizar el consumo de energía en el centro de datos y los datos pueden mostrarse en la HMI y cargarse al sistema de monitoreo de energía y medio ambiente mediante RS485 en la pantalla táctil y realizar el monitoreo en tiempo real de todo el sistema de distribución de energía. Al mismo tiempo, puede realizar análisis de eficiencia energética para reducir el consumo de energía.

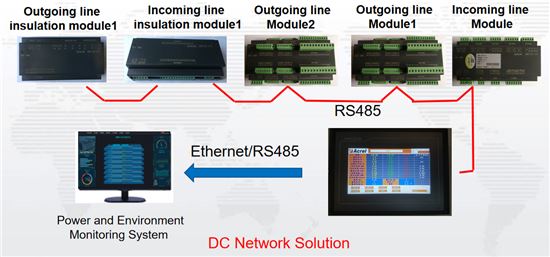

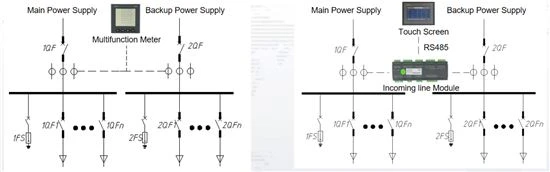

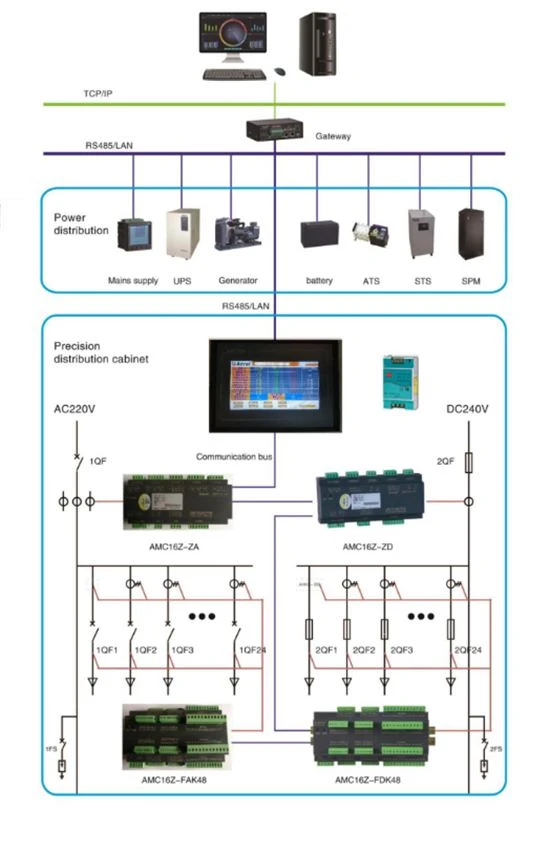

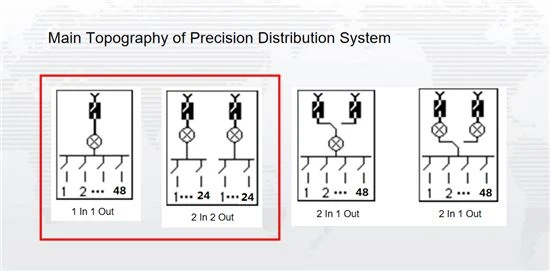

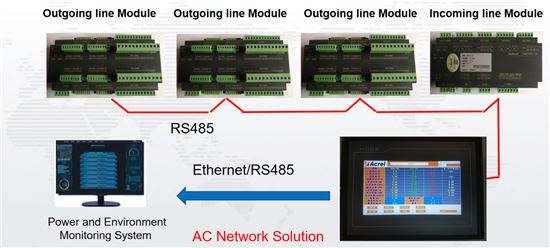

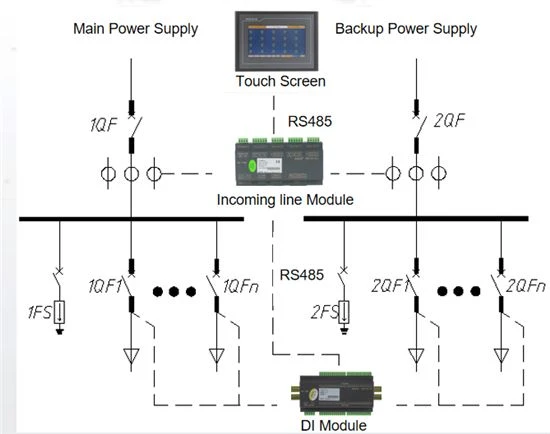

Estructura
Funciones principales
1. Módulos de supervisión independientes de circuitos de línea de entrada y salida
2. Puede medir hasta 2 circuitos de línea de entrada y hasta 192 circuitos de línea de salida de corriente, voltaje, potencia, energía y calidad de la energía.
3. Monitoreo y visualización centralizados de datos por HMI y los datos se cargan al sistema de monitoreo de energía y ambiente a través de RS485.
4. Para sistemas de 240 V CC o 336 V de alto voltaje, se puede agregar un módulo de monitoreo de aislamiento para monitorear la resistencia de aislamiento de tierra del bus principal.
5. Fuente de alimentación DC24V para pantalla táctil y módulo de monitoreo de línea saliente (fuente de alimentación desde la salida del módulo principal)
6. Comunicación: dispositivo de monitoreo por RS485, pantalla táctil por RS485 o RJ45
7. Certificado: CE

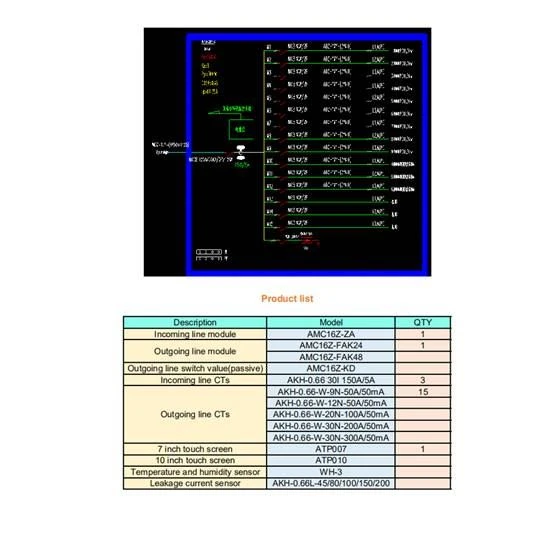

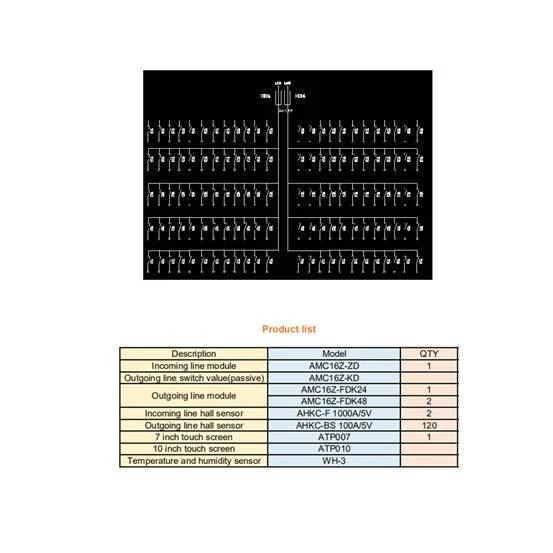

Selección de producto
Nombre | Foto | Modelo | Función principal |
HMI |
| ATP007kt ATP010kt | Pantalla táctil de 1,7 o 10 pulgadas 2.Monitoreo en tiempo real y visualización de voltaje, corriente, potencia, energía, calidad de la energía, estado del interruptor, curva de forma de onda, etc. 3.La alarma del dispositivo de monitoreo, la comunicación y otros parámetros se pueden configurar en la pantalla. 4. 2 RS485 y 1 interfaz Ethernet, y los datos se pueden cargar mediante RS485 o RJ45. |
Módulo de monitoreo de línea entrante de CA |
| AMC16Z-ZA | 1. Instalación: carril DIN de 35 mm 2. Medida: A + B circuitos trifásicos independientes, 6DI2DO, 2 corrientes de fuga, 1 temp. y humedad. 3. Con fuente de alimentación de salida DC 24V para módulo de línea saliente y pantalla táctil. 4. Comunicación: RS485 Modbus RTU |
Módulo de monitoreo de línea saliente de CA |
| AMC16Z-FAK24 AMC16Z-FAK48 | 1. Instalación: carril DIN de 35 mm 2. Puede medir hasta 16 circuitos trifásicos o 48 circuitos monofásicos 3. Fuente de alimentación DC24V 4. Comunicación: RS485 modbus RTU |
Transformador de corriente de línea saliente de CA |
| AKH-0.66W | Relación de corriente: 100A / 50mA Especificación común: 100A / 50mA |
Módulo de monitoreo de línea entrante DC |
| AMC16Z-ZD | 1. Instalación: carril DIN 35 mm 2. Medida: Circuitos independientes A + B, 6DI2DO, 1 temp. Y humedad. 3. Con fuente de alimentación de salida DC 24V para módulo de línea saliente y pantalla táctil. 4. Comunicación: RS485 modbus RTU |
Módulo de monitoreo de línea saliente DC |
| AMC16Z-FDK24 AMC16Z-FDK48 | 1. Instalación: carril DIN 35 mm 2. Puede medir hasta 48 circuitos de línea de salida de CC 3. Fuente de alimentación DC24V 4. Comunicación: RS485 modbus RTU |
Módulo de supervisión de aislamiento de línea de entrada de CC |
| AMC16Z-ZJY | 1. Instalación: carril DIN 35 mm 2. Mida la resistencia de aislamiento de tierra del circuito de CC independiente A + B del bus principal 3. Fuente de alimentación DC24V 4. Comunicación: RS485 modbus RTU |
Módulo de supervisión de aislamiento de línea de salida de CC |
| AMC16Z-FJY | 1. Instalación: carril DIN 35 mm 2. Mida la resistencia de aislamiento de tierra de 24 circuitos de la línea de salida de CC. |

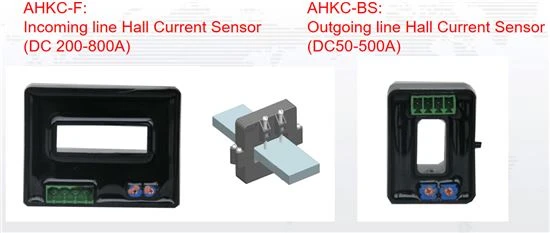

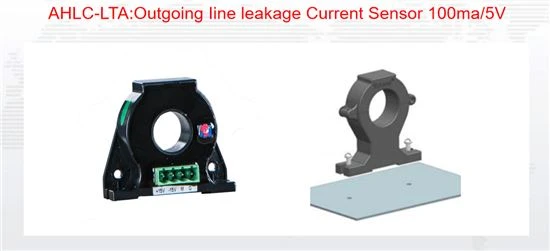

Sensor de corriente de efecto Hall de línea saliente de CC |
| AHKC-BS | Relación de corriente: 100 A / 5 V Especificación común: 100A / 5V |

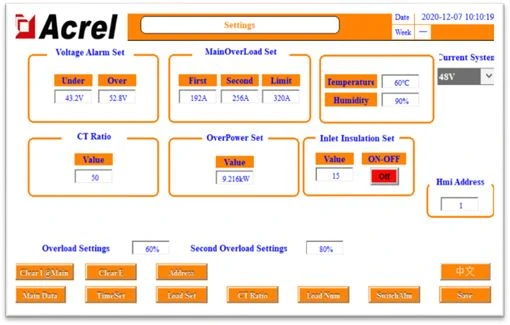

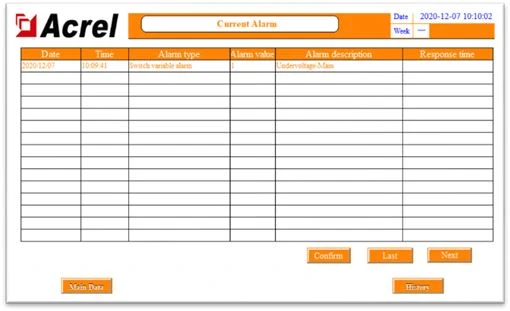

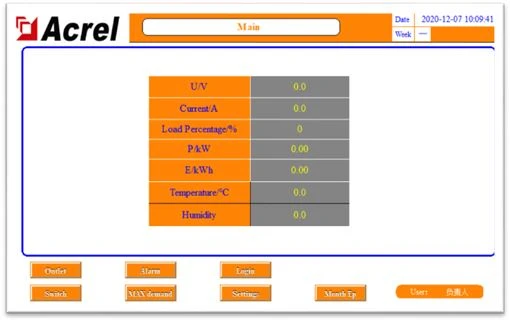

Interfaz hombre-máquina

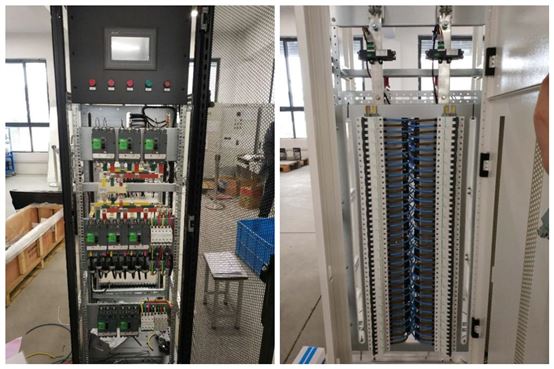

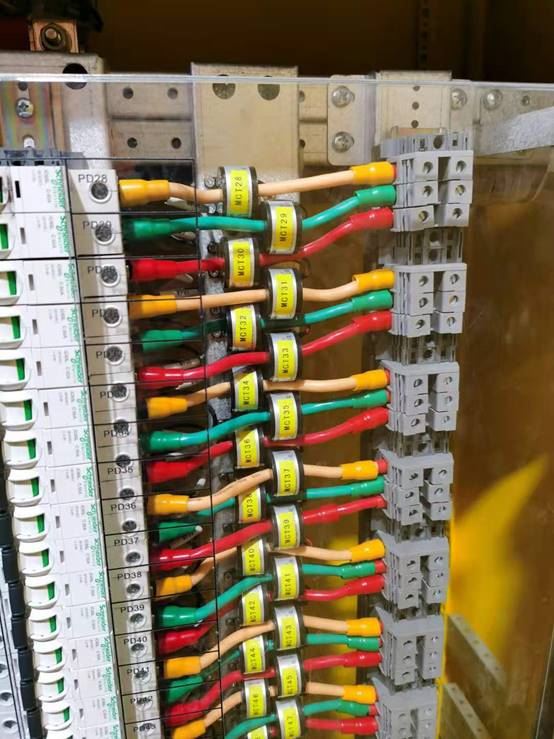

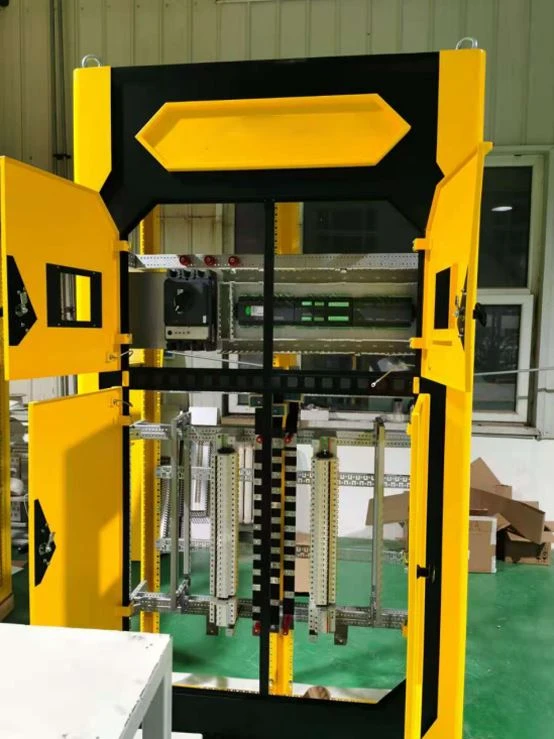

Fotos en el sitio
