Descripción
El módulo de temperatura y humedad WH-M se utiliza principalmente para probar la temperatura y la humedad internas del gabinete de interruptores de voltaje medio y alto, la caja de terminales, la unidad principal de anillo, la subestación de caja y otros equipos. Este módulo adopta una carcasa especial, con buen efecto de ventilación, delicado Apariencia, puede proteger eficazmente los componentes internos, mejorar la vida útil y facilitar la instalación y el cableado.

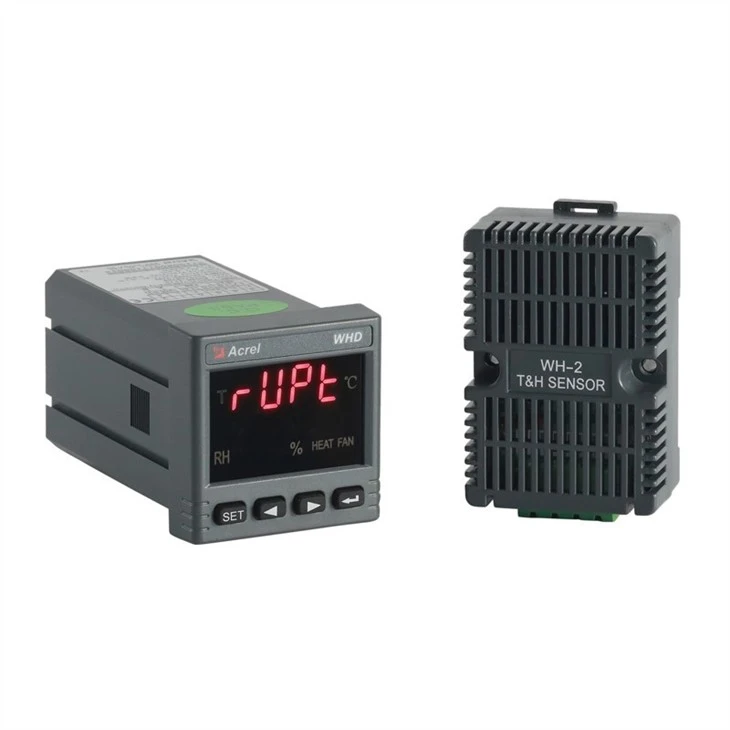

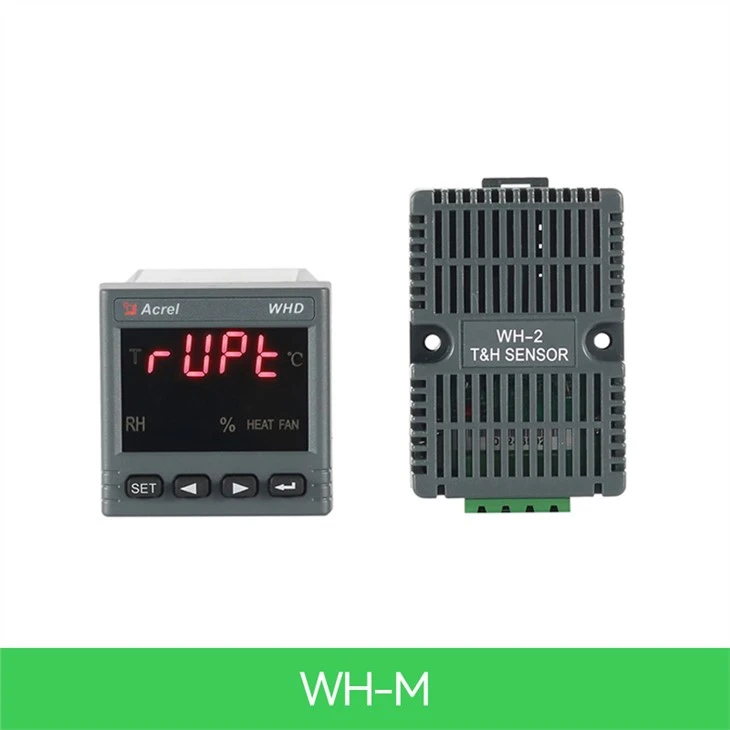

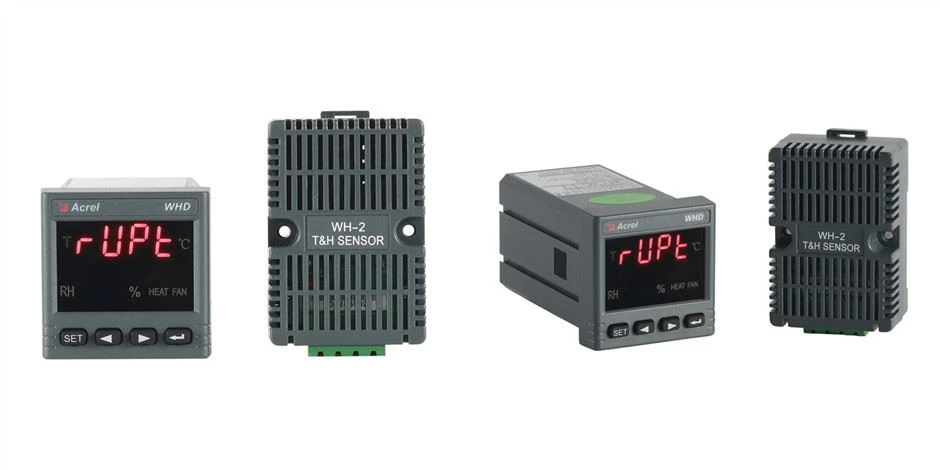

Apariencia
Parámetros
Parámetro técnico | Índice | |
Rango de medición | La temperatura | {{0}}.0 grado -80.0 grado |
Humedad | 20％HR-95%HR | |
Precisión | La temperatura | ±1 grado |
Humedad | ±5％HR | |
Comunicación | Protocolo RS485, (MODBUS-RTU) | |
Fuente de alimentación auxiliar | Voltaje | CC 12-24V |
Consumo | Menor o igual a 0.5W | |
Tiempo medio entre fallos | Mayor o igual a 50000 horas | |
Ambiente | La temperatura | -40 grado - más 80 grados |
Humedad | Menos o igual a 95% RH, sin condensación, sin gas corrosivo | |
Altitud | Menor o igual a 2500 m | |

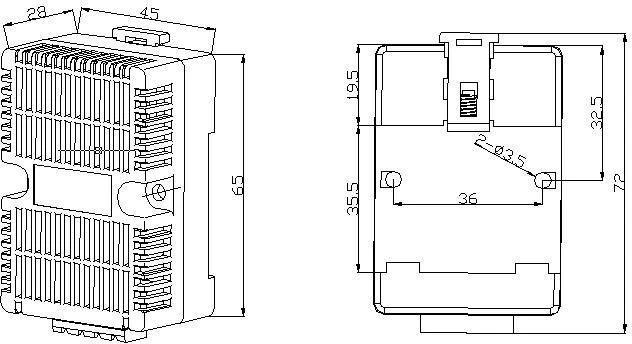

Dimensiones
Alambrado
Descripción general de la comunicación
El medidor utiliza el protocolo de comunicación Modbus-RTU, que define en detalle los códigos de verificación, secuencias de datos, etc., que son necesarios para el intercambio de datos específicos. El protocolo MODBUS UTILIZA una conexión de respuesta maestro-esclavo (semidúplex) en una línea de comunicación .Cuando la señal de la computadora principal se dirige a un terminal único (esclavo), el terminal envía una señal de respuesta para su transmisión al host.
El protocolo MODBUS solo permite la comunicación entre la computadora host (PC, PLC, etc.) y el dispositivo terminal, pero no permite el intercambio de datos entre dispositivos terminales independientes, por lo que cada dispositivo terminal no ocupará la línea de comunicación durante su inicialización, sino solo responder a la señal de consulta que llega a la máquina.

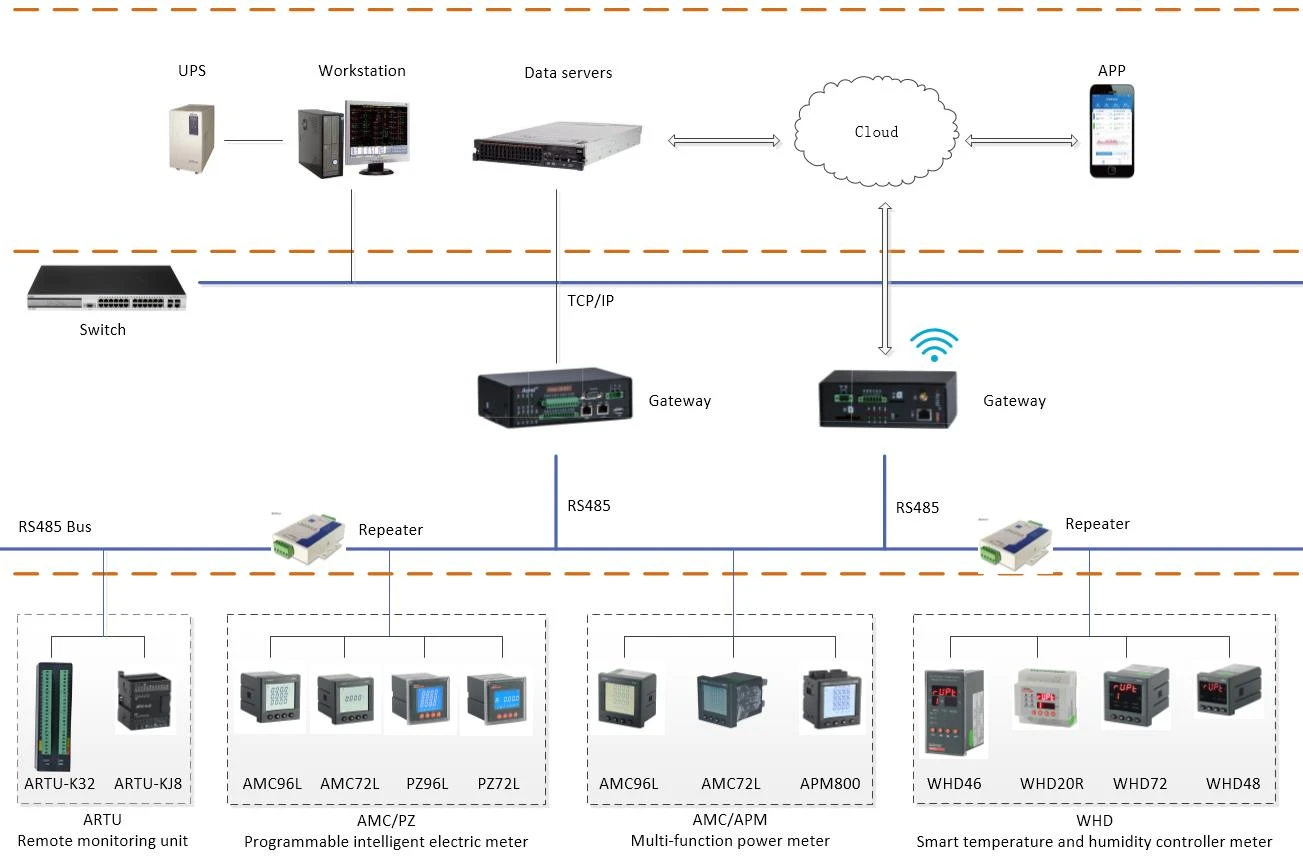

Escenario de aplicación
